Bơm trục đứng AK4 – Finish Thompson là máy bơm truyền động từ tính bằng thép không gỉ Thompson AK4 Dòng AK. Loại kết nối NPT / BSP, Kích thước cổng xả 0,5 in
Máy bơm hóa chất trục đứng inox FTI AK4 hoạt động ở tần số 50/60 hz, tốc độ quay 3450 – 2900 vòng/phút công suất tối đa 0.21 kw cho lưu lượng tối đa là 7 m³/h và đẩy cao tối đa là 11.7m. Đường ống hút xả của máy bơm hóa chất trục đứng inox FTI AK4 kích thước 19 – 13 mm
Máy bơm ly tâm bằng kim loại chắc chắn được thiết kế nhỏ gọn, dễ vận hành. Được chế tạo từ thép không gỉ 316 chất lượng cao, các máy bơm này có sẵn các thiết kế trục ngang, trục đứng. Tất cả các bộ phận được cấu tạo bằng vật liệu chống ăn mòn để chịu được môi trường hóa chất khắc nghiệt nhất.
Dòng AP tương thích với các động cơ NEMA và IEC tiêu chuẩn và có các cổng ren NPT hoặc BSP tiêu chuẩn với tuỳ chọn dạng kết nối kẹp hoặc mặt bích.
Thông số kỹ thuật của máy bơm trục đứng AK4 FTI
| Kích thước cổng hút (in) | 0,75 |
|---|---|
| Kích thước cổng xả (in) | 0,5 |
| Các loại kết nối | NPT / BSP |
| Trọng lượng riêng tối đa | Lên đến 1.8 |
| Áp suất làm việc tối đa (psi) | 100 |
| Áp suất làm việc tối đa (bar) | 6.9 |
| Phạm vi dòng chảy (gpm) @ 3450 RPM | 3 đến 39,1 |
| Dải lưu lượng (m3 / h) @ 2900 RPM | 0,68 đến 7 |
| Đầu tối đa (ft) @ 3450 RPM | 59,6 |
| Đầu tối đa (m) @ 2900 RPM | 11,7 |
| Phạm vi công suất (hp) @ 3450 RPM | 0,25 đến 1 |
| Dải công suất (kW) @ 2900 RPM | 0,1 đến 0,21 |
| Kiểu | Thép không gỉ đúc |
| Cấu hình | Theo chiều dọc |
| Vật liệu xây dựng | Thép không gỉ 316 |
| Vật liệu O-ring | FKM, EPDM, Buna hoặc PTFE silicone được đóng gói |
| Độ dài cột (in) | 12 |
| Chiều dài cột (cm) | 30 |
| Nhiệt độ tối đa (F) | 300 |
| Nhiệt độ tối đa (C) | 149 |
Ngoài ra chúng còn có các đặc điểm như:
-
- Thiết kế kéo ra sau để bảo dưỡng dễ dàng
- Thiết kế nhỏ gọn với kẹp V an toàn (thép không gỉ 304)
- Cánh quạt tiêu chuẩn, dạng chìm hoặc cột áp cao
- Phớt loại ống thổi 21 (chỉ dành cho kiểu AC)
- Tấm gắn SS để lắp đặt trong thùng (chỉ dành cho kiểu AV)
- Ống lót FKM, EPDM hoặc carbon (chỉ dành cho kiểu AV)
- Chứng nhận ATEX (chỉ dành cho các kiểu máy AC có động cơ ATEX)
- Tuân thủ tiêu chuẩn FDA (chỉ các mẫu AC có chất đàn hồi Buna)

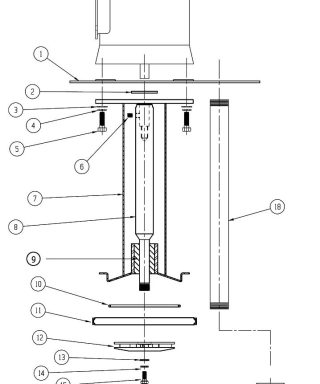

Sơ đồ cấu tạo bơm trục đứng AK4 FTI

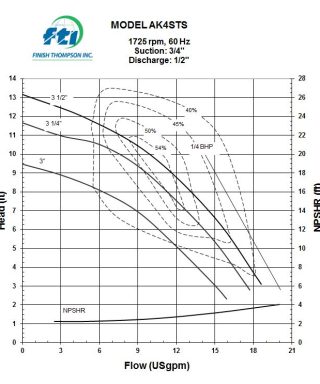

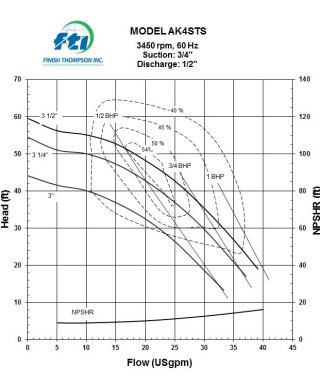

Sơ đồ đường cong đặc tuyến bơm trục đứng AK4 FTI
Ứng dụng của máy bơm trục đứng AK4 FTI
- Dược phẩm
- Chuyển hóa chất
- Nước thải & xử lý nước
