Cantilever Vertical Centrifugal Pump CANTILEVER
13 sizes DN32–DN200 · no submerged bearings/seals · ISO 5199
Cantilever vertical centrifugal pump has no bearings or seals submerged in the liquid — the bearing housing sits above the tank, only the shaft and impeller are submerged, allowing it to handle a wide range of liquids with or without suspended solids, including abrasive ones, without external lubrication. The pump self-primes once the liquid covers the impeller and runs without minimum-level control. A suction extension pipe allows emptying tanks up to 5 m deep. Available in 13 sizes per ISO 5199, 3 impeller types (vortex/multi-channel/closed), standard materials cast iron · AISI 316.
Cantilever Vertical Centrifugal Pump không có bạc đạn hay phớt ngâm trong chất lỏng — toàn bộ ổ trục nằm trên mặt bể, chỉ trục và cánh bơm ngâm trong chất lỏng, nên bơm được nhiều loại chất lỏng có/không chất rắn lơ lửng, kể cả chất lỏng mài mòn, mà không cần bôi trơn ngoài. Bơm tự mồi khi chất lỏng ngập cánh, hoạt động được cả khi không có kiểm soát mức tối thiểu. Ống nối dài đầu hút cho phép hút cạn bể sâu tới 5 m. Có 13 cỡ theo chuẩn ISO 5199, 3 kiểu cánh (vortex/multi-channel/kín), vật liệu tiêu chuẩn Gang · AISI 316.
01 · Datasheet
Thông số kỹ thuật
13 cỡ — 13 sizes per ISO 5199, vortex impeller (RCC/RCD), suction DN32–DN200. Multi-channel and closed impeller available on request.
Standard materials: Gang · AISI 316 (tùy chọn Superduplex, AISI 904L)
Hướng dẫn chọn CANTILEVER
Select Cantilever size by pipework
| Cỡ ống hút/đẩy | Chọn theo DN đường ống hiện có tại công trình — 13 cỡ từ DN32 tới DN200. |
| Cánh bơm | Vortex (tiêu chuẩn) cho chất rắn/sợi; Multi-channel cho chất lỏng bẩn không sợi; Closed theo yêu cầu. |
| Column length | Tới 1,8m (ổ trục trên bản đế) hoặc 2,2m (ổ trục dưới bản đế) — nối dài thêm bằng ống hút phụ nếu bể sâu hơn. |
Specific flow rate/head follows each size's performance curve — TKT confirms per request at quotation (the manufacturer catalogue does not publish standalone Q/H figures per Cantilever size).
02 · Applications
Lĩnh vực suitable
01 Chemicals & Petrochemicals
Bơm hố thu/bể chứa hóa chất ăn mòn — không có phớt ngâm nên chịu được môi chất mạnh mà không cần bôi trơn ngoài.
02 Wastewater treatment
Cánh vortex/multi-channel bơm nước thải chứa chất rắn, sợi — lắp trong hố thu, hoạt động không cần kiểm soát mức.
03 Food
Bơm dịch lỏng, nước thải chế biến thực phẩm — vật liệu AISI 316 tiêu chuẩn, dễ vệ sinh bảo trì.
04 Bioethanol
Bơm dịch lên men, nước thải chưng cất trong dây chuyền sản xuất bioethanol.
05 Thuộc da & dệt may
Bơm nước thải, hóa chất xử lý trong công đoạn nhuộm, thuộc da — chịu môi chất ăn mòn và có chất rắn.
05 · Related products
Other Salvatore Robuschi lines
Centrifugal pump with closed impeller HD - SALVATORE ROBUSCHI
Spiral vane centrifugal pump RS - SALVATORE ROBUSCHI
Industrial centrifugal pump RB - SALVATORE ROBUSCHI
Submersible vertical shaft pump - SALVATORE ROBUSCHI
Centrifugal pump with open impeller HG - SALVATORE ROBUSCHI
Self-Priming Side-Channel Pump RACM - SALVATORE ROBUSCHI
Centrifugal Open Channel Pump RE - SALVATORE ROBUSCHI
Centrifugal pump with closed impeller RN - SALVATORE ROBUSCHI
03 · Thai Khuong Capabilities
Real people · Real work · Real projects
Visit our HCMC warehouse, technical team, test lab, and 12,000+ projects delivered with Salvatore Robuschi equipment across Vietnam.
04 · Technical Knowledge
Understanding Salvatore Robuschi pumps
05 · FAQ & Quote
Questions frequently asked
How does a Cantilever pump differ from a conventional submersible pump?
How deep can a Cantilever pump reach?
How do the 3 Cantilever impeller types differ?
How many Cantilever installation configurations are there?
What materials is the Cantilever pump made of?
What standards/certifications does the Cantilever pump meet?
What industries use the Salvatore Robuschi Cantilever pump?
01 · Mô tả chi tiết
Thông tin sản phẩm
Bơm Cantilever là gì?
Bơm ly tâm trục đứng Cantilever (Salvatore Robuschi, Ý) là dòng bơm lắp trên đỉnh hố thu hoặc bể chứa, trục và cánh bơm ngâm trong chất lỏng nhưng ổ trục và phớt đặt hoàn toàn trên mặt bể — khác với bơm chìm thông thường phải ngâm cả động cơ/ổ trục dưới nước. Thiết kế này loại bỏ hoàn toàn rủi ro hỏng phớt/bạc đạn do tiếp xúc trực tiếp với chất lỏng ăn mòn hoặc mài mòn, giúp bơm hoạt động bền hơn trong môi trường khắc nghiệt mà không cần hệ thống bôi trơn ngoài phức tạp.
Cấu tạo & tính năng kỹ thuật

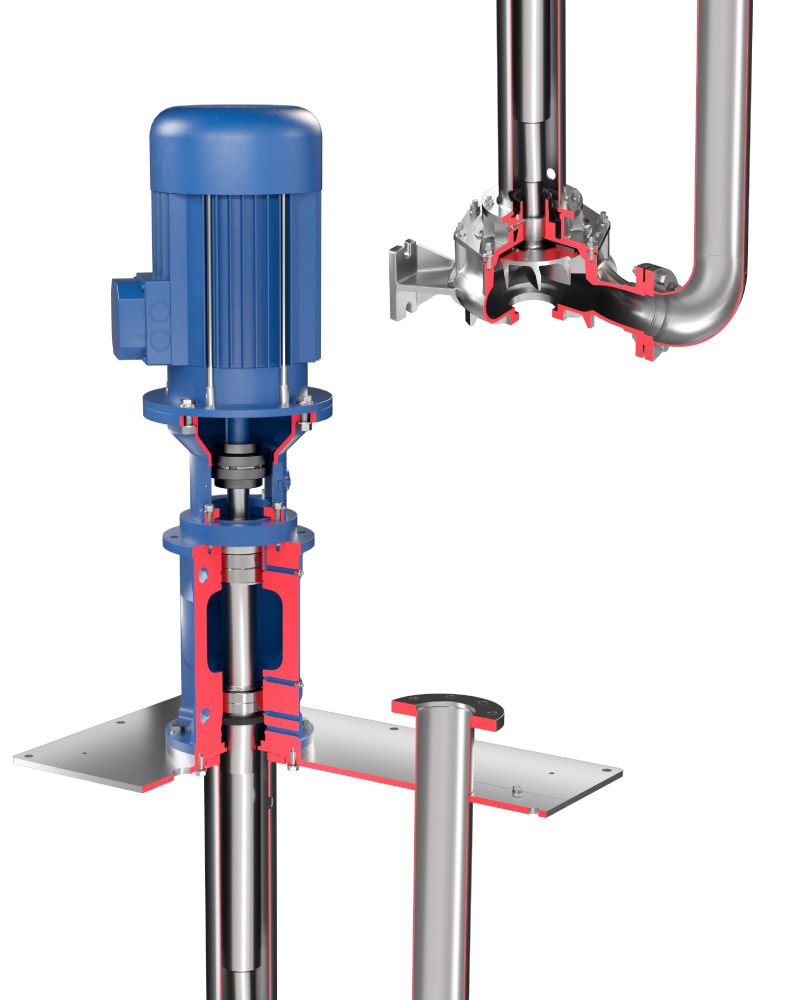

Bơm có 2 kiểu giá đỡ: ổ trục (bearing housing) or liền trục (close-coupled), có hoặc không có bản đế đỡ tùy cấu hình lắp đặt. Bộ phớt sử dụng bố trí mới, có tùy chọn buồng bảo vệ bằng mỡ chống chất lỏng và hơi xâm nhập. Chiều dài cột bơm tiêu chuẩn tới 1,8 m khi ổ trục lắp trên bản đế, hoặc tới 2,2 m khi ổ trục lắp dưới bản đế — tổng chiều dài có thể tăng thêm bằng ống nối dài đầu hút khi cần hút sâu hơn.
3 kiểu lắp đặt linh hoạt

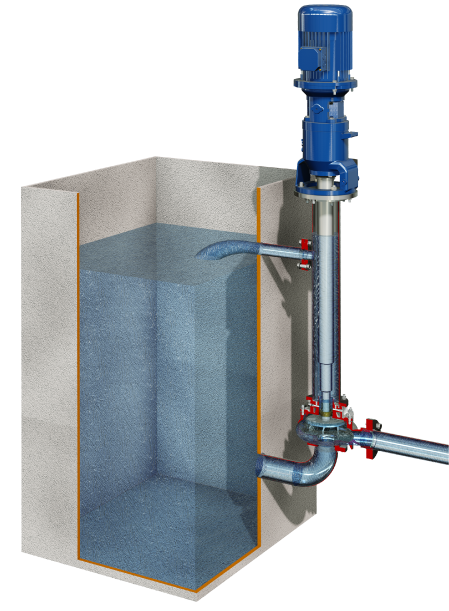

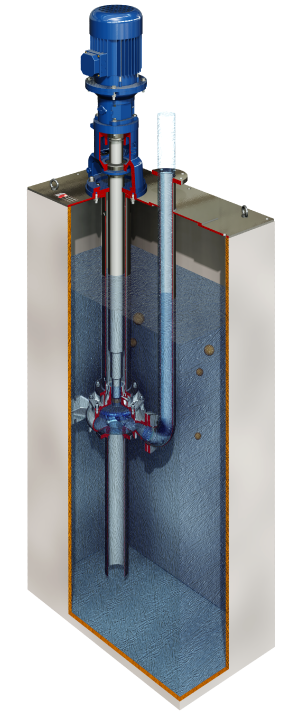

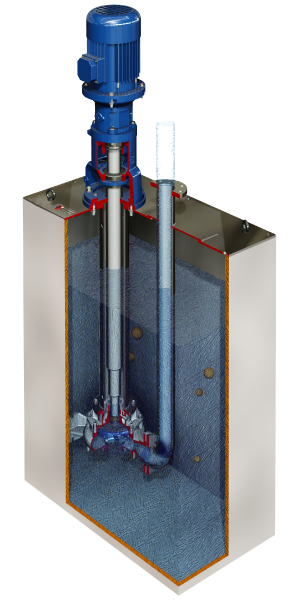

Salvatore Robuschi cung cấp 3 phương án lắp đặt Cantilever tùy điều kiện công trình: lắp đặt tiêu chuẩn (đặt trên đỉnh hố thu/bể chứa, cánh bơm ngập trong bể), lắp đặt với ống nối dài đầu hút (kéo dài ống hút để tăng độ sâu bơm được, tới 5 m dưới thân bơm), và lắp đặt ngoài bể (đặt bơm bên cạnh hố thu, ống hút xuyên qua thành bể — phù hợp khi không gian đỉnh bể hạn chế hoặc cần bảo trì bơm mà không ảnh hưởng vận hành bể). Cả 3 kiểu đều tự mồi và không cần kiểm soát mức tối thiểu.
3 kiểu cánh bơm — chọn theo môi chất
Cánh vortex có lối thông tự do tới 90% đường kính cổng xả, phù hợp chất rắn nhẹ và chất lỏng mài mòn kể cả có sợi — thường dùng cho nước thải và bùn loãng. Cánh multi-channel phù hợp chất lỏng bẩn, hơi mài mòn nhưng không có phần sợi, cho hiệu suất thủy lực tốt hơn vortex. Closed impeller cung cấp theo yêu cầu, dùng cho chất lỏng sạch cần hiệu suất cao.
Vật liệu, bản đế & chứng nhận
Vật liệu tiêu chuẩn Gang, AISI 316; theo yêu cầu có Superduplex, AISI 904L và hợp kim khác cho môi chất ăn mòn mạnh. Bản đế lắp đặt kiểu chữ nhật, tròn hoặc theo bản vẽ khách hàng. Bơm đạt chuẩn ISO 5199, có phiên bản ATEX (category 2 & 3) cho khu vực nguy cơ cháy nổ, cùng chứng nhận CE and EAC.
Real-world applications
Bơm Cantilever Salvatore Robuschi được dùng rộng rãi trong 5 nhóm ngành: hóa chất & hóa dầu, xử lý nước thải, thực phẩm, bioethanol, và thuộc da & dệt may — mọi nơi cần bơm hố thu/bể chứa chất lỏng ăn mòn hoặc nhiều cặn mà bơm chìm thông thường không đáp ứng được về độ bền.
Mua bơm Cantilever Salvatore Robuschi chính hãng tại TKT
Thái Khương Pumps phân phối chính hãng bơm Cantilever Salvatore Robuschi (Ý, từ 1935) tại Việt Nam, đầy đủ 13 cỡ DN32–DN200, tư vấn chọn cỡ, kiểu cánh và vật liệu theo môi chất thực tế, hỗ trợ lắp đặt và bảo hành nhà sản xuất. Liên hệ 0941.400.488 để được báo giá.
