Bùn đặc, bã nhiều sợi, mật rỉ nhớt cao, thực phẩm nhạy cắt — nhóm lưu chất này không hợp với bơm ly tâm. Đây là địa hạt của bơm thùy, loại bơm thể tích quen thuộc trong nhà máy đường, trạm xử lý nước thải và dây chuyền chế biến thực phẩm.
Bơm thùy (bơm cánh khế, bơm lobe, rotary lobe pump) là bơm thể tích: hai rotor hình thùy quay ngược chiều, không chạm nhau, tạo khoang kín cuốn lưu chất từ cửa hút sang cửa đẩy. Lưu lượng đi theo tốc độ quay chứ không sụt khi lưu chất đặc lại, và khoang bơm rộng nên hạt cùng sợi đi qua được.
- Thể tíchmột vòng quay là một thể tích — không phụ thuộc độ nhớt
- Qua hạt & sợibùn, bã, mật rỉ, lưu chất mài mòn
- Tại chỗthay chi tiết hao mòn không tháo đường ống
Bơm thùy hoạt động thế nào
Trong thân bơm có hai rotor hình thùy quay ngược chiều, không chạm nhau — đồng bộ nhờ cặp bánh răng đặt ngoài khoang bơm. Mỗi vòng quay, các thùy tạo khoang kín cuốn lưu chất từ cửa hút sang cửa đẩy.
Hệ quả thực tế: một vòng quay là một thể tích. Muốn tăng lưu lượng thì tăng tốc độ; lưu chất đặc lên cũng không làm bơm mất lưu lượng. Bơm chạy được hai chiều, nên đảo chiều là thông tắc được. Nhiều dòng mở nắp trước để thay chi tiết hao mòn ngay tại vị trí lắp, không phải tháo đường ống.
Tên gọi khác: bơm cánh khế, bơm lobe. Danh mục đầy đủ tại bơm thùy — bơm cánh khế.
Bơm thùy chạy ở đâu — dẫn chứng từ nhà sản xuất
Vogelsang (Đức, từ 1929) là một trong những hãng chuyên nhóm bơm này. Dưới đây là hai trường hợp do chính hãng công bố — số liệu trích từ tài liệu Vogelsang, không phải dự án của Thái Khương Pumps.

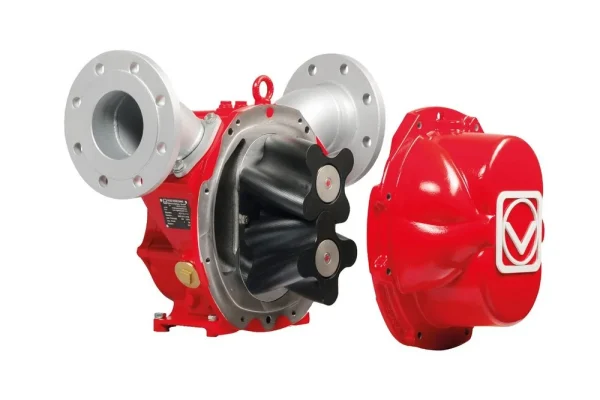

Trạm xử lý nước thải Freiberg (Đức) — bơm thùy dòng IQ112-81
Nguồn: tài liệu Vogelsang công bố
- Chất khô trong bể phân hủy tăng từ 2% → 5%
- Thời gian ép bùn băng tải giảm từ 75 → ~55 phút
- Lượng bùn thải giảm khoảng 50%
- Flow rate 10 m³/h chế độ thường, tối đa 25 m³/h
Trạm xử lý nước thải Bắc Đức — bơm thùy dòng VX136-210Q
Nguồn: tài liệu Vogelsang công bố
- To 70 m³/h ở chênh áp tới 2 bar
- Bùn có hàm lượng chất khô tới 8%
- Một bơm đảm nhiệm nhiều việc: nạp bể cô đặc, đảo trộn, chuyển giữa các bể và nạp xe bồn
- Chạy hai chiều, dẫn động đai từ động cơ 7,5 kW
Ở Việt Nam, nhóm ứng dụng tương tự là bùn lọc và bã bùn nhà máy đường, bùn thải trong trạm xử lý nước thải, mật rỉ và syrup sau cô đặc, cùng lưu chất nhạy cắt trong chế biến thực phẩm. Xem thêm giải pháp bơm cho nhà máy đường and wastewater treatment solution.
Bơm thùy hay bơm ly tâm — chọn theo điều kiện
Không có nguyên lý nào thắng ở mọi điều kiện. Đối chiếu theo lưu chất thật, không theo thói quen:
| Điều kiện lưu chất | Bơm thùy (cánh khế) | Centrifugal pumps |
|---|---|---|
| Nước loãng, lưu lượng lớn | Không kinh tế cho mục đích này | Phù hợp — đầu tư và vận hành thấp hơn |
| Độ nhớt cao (mật rỉ, bùn đặc) | Giữ lưu lượng theo vòng quay | Sụt cột áp khi độ nhớt tăng |
| Nhiều sợi (bã, giẻ, rác) | Khoang rộng cho sợi đi qua | Cánh dễ quấn sợi |
| Hạt rắn, mài mòn | Chịu được; thay chi tiết hao mòn tại chỗ | Cánh mòn dần, hiệu suất tụt |
| Định lượng theo mẻ | Được — lưu lượng tỉ lệ tốc độ quay | Khó — lưu lượng đổi theo cột áp |
| Lưu chất nhạy cắt (thực phẩm) | Dòng êm, ít phá cấu trúc | Limitations |
Với bùn hàm lượng rắn cao, xem thêm giải pháp bơm bùn và chất rắn.
Máy nghiền đi kèm — bảo vệ cả cụm
Với lưu chất mang nhiều rác, bản thân bơm tốt vẫn chưa đủ. Cách làm phổ biến là đặt thiết bị nghiền hoặc cắt ngay trước bơm.

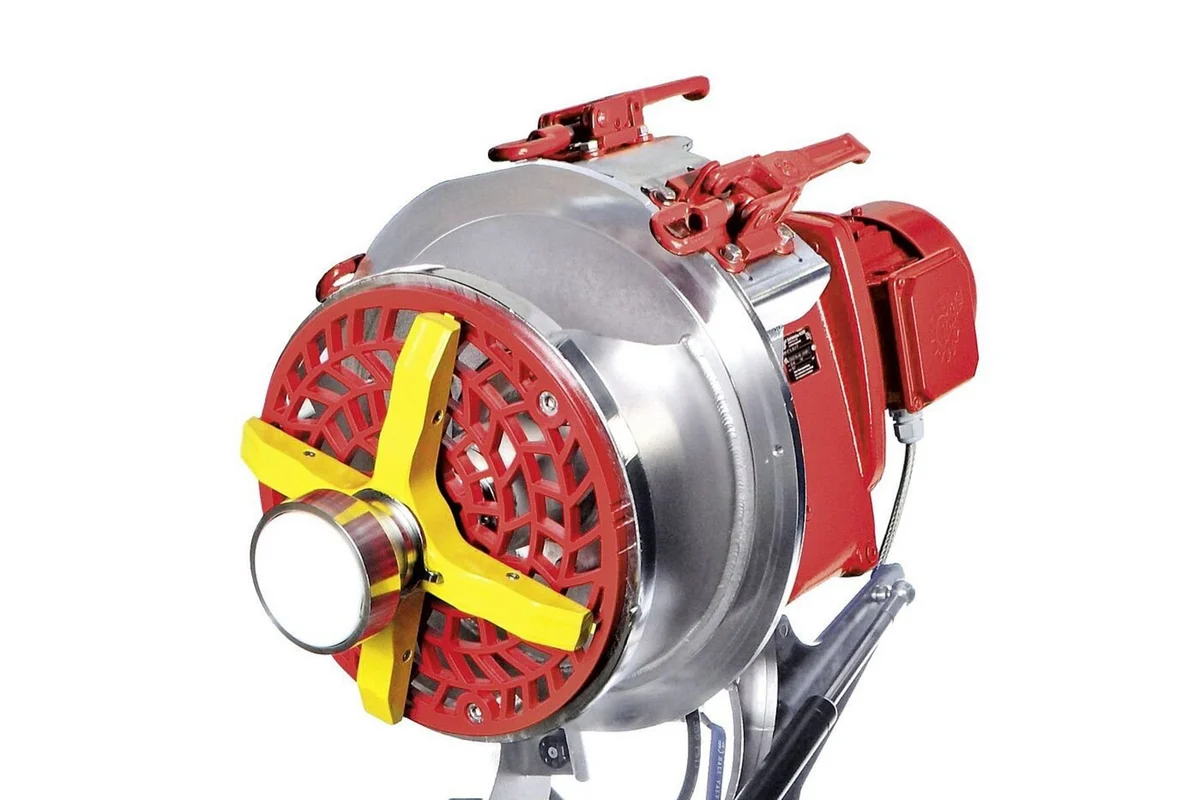

Máy nghiền hai trục XRipper cắt vật gây nghẹt — vải, rác, sản phẩm vệ sinh — trước khi chúng vào bơm; lắp trên đường ống, trong kênh hở hoặc trong hố bơm. Máy cắt ướt RotaCut vừa cắt sợi trong dòng lưu chất, vừa giữ lại vật nặng như sỏi và mảnh kim loại. Theo Vogelsang, dòng RCX đạt tới 1.200 m³/h và lưới cắt điều chỉnh được trong khoảng 4–50 mm.
Chọn bơm thùy theo ba thông số
Ba thứ quyết định cấu hình: lưu lượng cần, áp suất theo tuyến ống hiện có, và cỡ hạt tối đa trong lưu chất. Thiếu thông số thứ ba là lý do phổ biến khiến bơm chọn đúng trên giấy vẫn không chạy được ngoài hiện trường.
Ngoài ra cần biết độ nhớt ở dải nhiệt độ thật — mật rỉ nóng sau cô đặc và mật rỉ nguội về đêm là hai bài toán khác nhau — cùng hàm lượng rắn và tính ăn mòn của lưu chất, để chọn vật liệu phần ướt. Đội kỹ sư Thái Khương Pumps khảo sát tại từng vị trí trước khi đề xuất cấu hình; tra nhanh thì dùng công cụ chọn bơm.
Thái Khương Pumps phân phối chính hãng bơm thùy Vogelsang (Đức) cho nhóm bùn, bã và lưu chất công nghiệp, cùng dòng thực phẩm OMAC (Ý) cho lưu chất nhạy cắt.
Frequently Asked Questions
Bơm thùy (bơm cánh khế) là gì?
+
Bơm thùy — còn gọi bơm cánh khế, bơm lobe, rotary lobe pump — là bơm thể tích có hai rotor hình thùy quay ngược chiều, không chạm nhau, tạo khoang kín cuốn lưu chất từ cửa hút sang cửa đẩy. Lưu lượng tỉ lệ với tốc độ quay và không sụt khi độ nhớt tăng. Khoang bơm rộng nên hạt và sợi đi qua được — phù hợp bùn, bã, mật rỉ và lưu chất nhạy cắt.
Bơm thùy khác bơm ly tâm ở đâu?
+
Bơm ly tâm dùng cánh quay tạo cột áp, nên lưu lượng đổi theo cột áp và tụt mạnh khi lưu chất đặc; cánh cũng dễ quấn sợi. Bơm thùy là bơm thể tích: mỗi vòng quay đẩy một thể tích cố định, giữ lưu lượng với lưu chất đặc và cho hạt, sợi đi qua. Đổi lại, với nước loãng lưu lượng lớn thì bơm ly tâm kinh tế hơn.
Bơm thùy đạt lưu lượng và áp suất bao nhiêu?
+

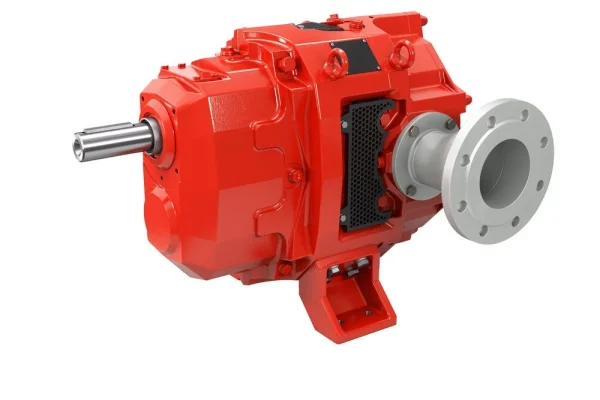

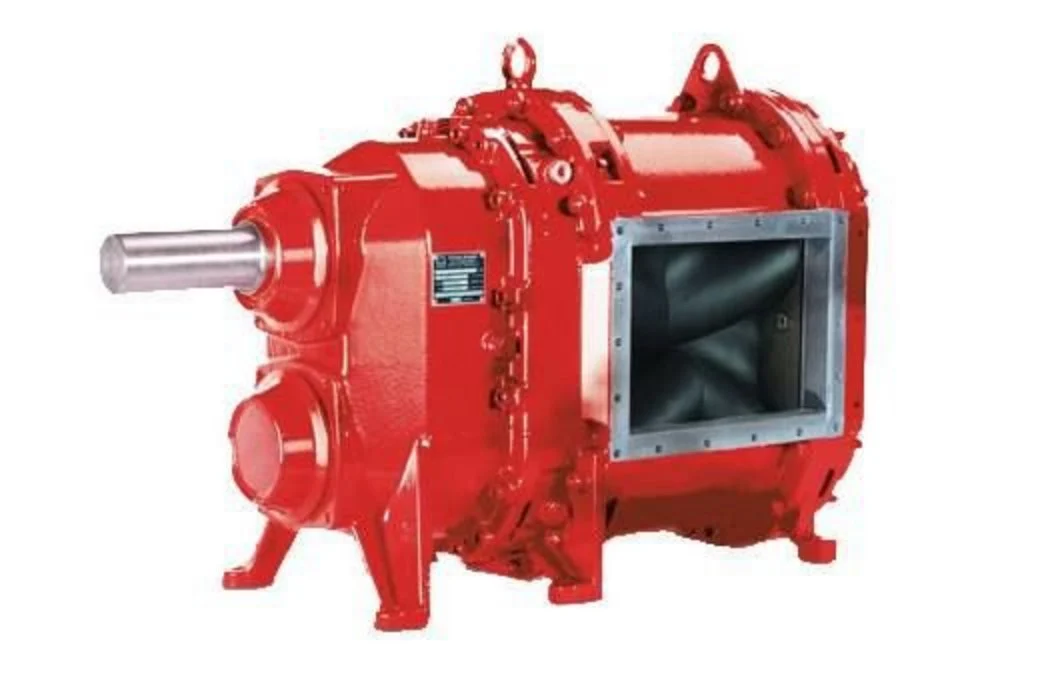

Tùy dòng. Với dòng VX của Vogelsang, hãng công bố lưu lượng tới khoảng 1.417 m³/h (VX215) và áp suất tới 12 bar; dòng EP đạt chênh áp tới 18 bar. Chọn cỡ theo lưu lượng cần, cột áp theo tuyến ống thực tế và cỡ hạt tối đa.
Bơm thùy cho thực phẩm khác gì bản công nghiệp?
+
Bản thực phẩm dùng thân inox và vật liệu tiếp xúc đạt chuẩn thực phẩm, thiết kế thoát sạch và làm sạch tại chỗ (CIP). Dòng chảy êm ít phá cấu trúc sản phẩm nên hợp lưu chất nhạy cắt.
Bảo trì bơm thùy có phải tháo đường ống không?
+
Với các dòng mở được từ phía trước thì không: tháo nắp trước là thay được chi tiết hao mòn ngay tại vị trí lắp, không cần tháo đường ống. Điều này rút ngắn thời gian dừng máy — đáng giá khi cửa sổ bảo trì hẹp.
Đang chọn bơm cho lưu chất đặc, nhiều hạt hoặc nhiều sợi? Gửi điều kiện lưu chất (độ nhớt, hàm lượng rắn, cỡ hạt tối đa, lưu lượng, cột áp) — đội kỹ sư Thái Khương Pumps đề xuất cấu hình phù hợp.
