[Tủ điện máy bơm chìm] – Cần hay không cần?

Tủ điện máy bơm chìm được trang bị các cảm biến giúp người dùng dễ dàng theo dõi quá trình vận hành của bơm trong tình trạng thiết bị đặt sâu dưới bồn, bể chứa mà mắt thường không thể quan sát được. Kèm chức năng bảo vệ bơm chìm (submersible pump) khỏi các sự cố ngoài ý muốn giúp máy hoạt động ổn định và lâu dài nhất có thể.

Một khi đã lắp đặt máy bơm chìm sâu tại các bể chứa nước, bể chứa chất lỏng trong tình trạng bơm bị ngập hoàn toàn. Người dùng không thể nào kiểm soát được bơm xem thiết bị hoạt động như thế nào, có xảy ra hỏng hóc hay không. Hơn nữa việc tiếp cận bơm tại các bể, giếng sâu để kiểm tra, sửa chữa hoặc tắt / khởi động máy cũng là một vấn đề cực kỳ khó khăn, chưa kể các chất lỏng (tìm hiểu về các chất lỏng có độ nhớt cao tại đây) được bơm là nước thải, hoặc hóa chất có thể gây nguy hiểm cho con người khi tiếp xúc trực tiếp. Do đó tủ điện máy bơm chìm được chế tạo để tối ưu việc quản lý và giám sát, cũng như bảo vệ quá trình vận hành của bơm chìm một cách hiệu quả. Đồng thời đảm bảo cho người dùng có thể sử dụng bơm một cách an toàn và đúng theo nhu cầu.

Như đã biết, các dòng bơm chìm công nghiệp trên thị trường hiện nay chủ yếu được trang bị động cơ điện 1 pha và động cơ điện 3 pha. Đối với thiết bị bơm chìm chạy động cơ 1 pha thì ta có thể dùng tủ điện để điều khiển hoặc không dùng. Còn với bơm chìm chạy động cơ điện 3 pha thì bắt buộc phải sử dụng tủ điện để đề phòng hiện tượng đoản mạch hoặc nguy cơ máy bơm bị quá tải… Vậy thực tế, tủ điện bơm chìm có chức năng gì để bảo vệ cho máy bơm và vận hành tủ điện như thế nào cho hiệu quả, mời các bạn hãy theo dõi bài viết sau.

Tủ điện máy bơm chìm: nó có thực sự cần thiết hay không?

Để trả lời được câu hỏi này có lẽ phải đi từ nhu cầu và thực tế sử dụng của mọi người.

Tủ điện bơm chìm có chức năng bảo vệ máy bơm khỏi các nguy cơ về điện áp cao có thể gây hư hại cho máy. Đặc biệt cần thiết cho các dòng bơm chìm công nghiệp có công suất lớn và giá thành cao. Cho phép người dùng điều khiển và vận hành bơm trực tiếp thông qua thiết bị. Một tủ điện có thể điều khiển cho một máy bơm hoặc cả hệ thống bơm, hay điều khiển cho từng cụm bơm theo nhu cầu người dùng.

tu-dien-cua-may-bom-chim
Tủ điện máy bơm chìm

Tủ điện bao gồm các bộ phận nguồn để điều khiển động cơ bơm, các cảm biến để cảnh báo, theo dõi quá trình hoạt động của bơm và các nút lệnh để người dùng vận hành bơm.

Khi nào thì cần xài tủ điện cho máy bơm chìm?

Cần kiểm soát dòng điện đi qua thiết bị với mục đích tắt, mở máy bơm chìm một cách an toàn. Hoặc cần được cảnh báo một khi máy bơm gặp trục trặc. Đối với máy bơm chìm sử dụng động cơ điện 3 pha. Tủ điện có chức năng phòng ngừa hiện tượng đảo pha và mất pha không để xảy ra chập điện, cháy nổ giúp máy bơm hoạt động ổn định. Tủ điện cho phép người dùng điều chỉnh máy bơm hoạt động theo ý muốn, tiết kiệm được mức năng lượng tiêu hao khi máy bơm vận hành và làm tăng tuổi thọ cho máy bơm chìm.

Mình không thuốc, nhưng có thể bạn chưa biết hết về lợi ích của tủ điện máy bơm chìm

Không cần phải trang bị điện cực và rơ le mực nước (level relay) để tránh tình trạng bơm chìm chạy khô. Bằng cách đo lường các chỉ số của máy bơm, sử dụng cảm biên mực nước. Tủ điện có thể phát hiện ra nguy cơ bơm chạy khô trước khi nó thực sự xảy ra và cảnh báo cho người dùng.

Trang bị bộ nhớ nhiệt độ (cảm biến nhiệt) giúp bảo vệ động cơ chống xảy ra quá tải hoặc quá nóng.

Bảo vệ chống quá áp, mất pha, lệch pha và bảo vệ đoản mạch cho máy bơm.

Hệ thống cảnh báo máy bơm bị tắc nghẽn. Bơm hoạt động không đúng theo mong muốn của người dùng.

Tích hợp cảm biến lưu lượng cho người dùng biết được bơm đang vận chuyển chất lỏng như thế nào.

Sử dụng cảm biến áp suất để điều khiển bơm chìm và tốc độ dòng chảy chất lỏng.

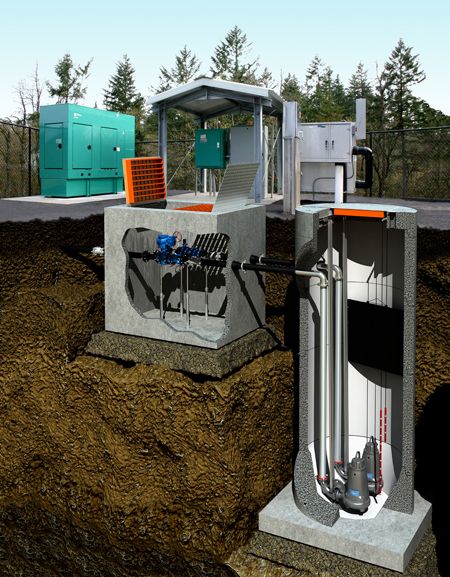

he-thong-bom-chim-trang-bi-tu-dien
Hệ thống bơm chìm trang bị tủ điện

Cấu tạo bên trong tủ điện máy bơm chìm

Thông thường, một tủ điện bơm chìm có cấu tạo gồm các bộ phận sau:

Phần vỏ, hộp tủ điện bằng kim loại hoặc bằng nhựa, composite

Đèn báo pha: 3 đèn tương ứng với 3 màu xanh, đỏ, vàng

Đồng hồ Vôn, Đồng hồ Ampe

Một đèn tín hiệu báo cháy và một đèn tín hiệu báo dừng (có thể lắp ngoài và trong tủ điện)

Một nút công tắc khởi động máy bơm và một nút tắt dừng máy bơm

Một bộ cầu dao aptomat

Một khởi động từ (contactor)

Một rơ le (relay) trung gian tự ngắt một khi xảy ra sự cố ngoài ý muốn

Một cầu đấu điện, một dây cốt điện

Thiết bị bảo vệ mất pha, phụ kiện đi kèm…

Người dùng nên kiểm tra trước phần tủ điện của máy bơm chìm trước khi mua bơm để đảm bảo các bộ phận bên trong tủ đầy đủ, nhằm mang lại hiệu quả sử dụng thiết bị bơm lâu dài.

tu-dien-bom-chim-1-pha-trai-va-3-pha-phai
Hình tham khảo tủ điện máy bơm chìm 1 pha (trái) và 3 pha (phải)

Chế độ vận hành của tủ điện máy bơm chìm

Cũng giống như mọi thiết bị điều khiển, tủ điện máy bơm chìm có hai chế độ chạy chính là: Thủ công (manual)Tự động (auto) cho người dùng sử dụng.

*Chế độ thủ công (Manual)

Ở chế độ thủ công, người dùng tự điều khiển máy bơm chìm bằng cách sử dụng các nút nhấn trong tủ điện.

*Chế độ tự động (Automatic)

Ở chế độ tự động, có một số đặc điểm vận hành máy bơm đáng chú ý như sau:

Có thể chạy thay phiên theo từng máy bơm, một máy hoặc nhiều máy trong trường hợp lắp tủ điện chung cho cả hệ thống bơm chìm.

Tự động ngắt điện khi có xảy ra các sự cố như: đoản mạch, chập mạch, mất pha hoặc đảo pha…

Tự ngắt máy khi bể chứa bị cạn, không để bơm chạy khô.

den-bao-pha-tu-dien-bom-chim
Đèn báo pha tủ điện bơm chìm

Tự khởi động bơm vận hành khi bể chứa chất lỏng đạt mức cho phép và tự tắt bơm trong điều kiện ngược lại.

Các bước vận hành tủ điện bơm chìm

1. Kiểm tra

Đầu tiên để sử dụng thiết bị một cách hiệu quả, người dùng nên kiểm tra trước các yếu tố sau:

Xem vị trí của các van hai chiều.

Tắt cầu dao nguồn.

Kiểm tra dòng điện áp 360V ≤ U ≤ 400V (nếu dòng điện không nằm trong khoảng này thì không được khởi động máy bơm)

kiem-tra-nguon-dien-ap-hoat-dong-trong-muc-cho-phep
Hãy kiểm tra vào đảm bảo nguồn điện áp hoạt động trong mức cho phép

Một khi đã kiểm tra xong và đảm bảo các yếu tố trên, người dùng hãy tiến hành khởi động bơm chìm bằng tủ điện.

2. Khởi động máy

Nhấn nút ON để khởi động máy bơm.

Sau đó kiểm tra chiều quay của bơm chìm.

Kiểm tra tiếp lưu lượng của máy. Lưu ý, người dùng nên đảo chiều quay của bơm để xác định được chiều quay nào có lưu lượng lớn hơn. (Lưu ý thêm, khi máy bơm chìm quay ngược, nó vẫn cho khả năng lên nước, nhưng mức áp suất là rất yếu so với quay đúng chiều).

Kiểm tra cường độ dòng điện (gọi tắt là I): Phải để II (định mức).

Nếu I > I (định mức) phải khép van hai chiều để hạn chế mức lưu lượng tại đầu xả, hãy nhớ luôn đưa cường độ dòng điện về II (định mức).

3. Tắt máy

Nhấn vào nút màu đỏ OFF để tắt máy bơm.

Tắt cầu dao trong tủ điện khi không còn sử dụng bơm nữa.

ngat-cau-dao-khi-khong-su-dung-may-bom
Ngắt cầu dao khi không sử dụng máy bơm

Ngoài ra, người dùng sử dụng tủ điện bơm chìm cần đặc biệt lưu ý những điều sau đây:

*Luôn chạy máy ở mức điện áp: 360V ≤ U ≤ 400V

*Khi khởi động máy bơm vận hành mà xảy ra hiện tượng sụt điện áp (điện áp đầu nguồn cao hơn điện áp cuối nguồn). Thì người dùng nên kiểm tra xem phần điện áp đầu nguồn. Và có biện pháp tăng kích cỡ dây điện, tiết diện dây dẫn hoặc thay thế, sử dụng các tủ đấu nối mới…

Trên đây là các bước chung để người dùng có thể vận hành máy bơm chìm bằng tủ điện một cách hiệu quả. Tùy thuộc vào mỗi loại máy bơm chìm có chức năng riêng biệt mà tủ điện của chúng có thể được nhà sản xuất thiết kế khác nhau. Vì vậy người dùng hãy yêu cầu sự tư vấn và hướng dẫn sử dụng từ nhà cung cấp hoặc nhà sản xuất trước khi quyết định mua và lắp đặt một máy bơm chìm.

À, sản phẩm tủ điện và cả máy bơm chìm này Thái Khương Pump đều có cung cấp. Chuẩn ULFM dùng trong cứu hỏa hay EX chống cháy cũng có. Tiền nào thì của nấy, hàng nhập đầy đủ CO,CQ từ châu Âu nên nếu ai bận tâm về giá thì đừng liên hệ!

Hy vọng những chia sẻ trên giúp ích cho bạn hiểu thêm về cách vận hành tủ điện máy bơm chìm

Thái Khương hiện cung cấp và lắp đặt miễn phí những dòng bơm chìm có đi kèm tủ điện với xuất xứ từ Ý. Đảm bảo chất lượng EU, G7 (quý khách có thể tham khảo sản phẩm tại đây). Nếu quý khách có nhu cầu tư vấn hoặc cần thêm về thông tin giá cả sản phẩm bơm chìm. Hãy liên hệ ngay với chúng tôi.

Thái Khương Pump luôn sẵn sàng lắng nghe và hỗ trợ bạn.
