The Gorman-Rupp Company GHS

Gear Pump GHS for Asphalt and Heavy Fuel Oil

G Series GHS — heavy-duty gear pump, viscosity to 440,000 cSt

The Gorman-Rupp GHS gear pump is the heavy-duty member of the G Series, handling fluids to 440,000 cSt and temperatures to 357 °C - the range covering asphalt, heavy fuel oil and molasses. Flow to 136 m³/h, pressure to 21 bar, sizes 1" - 6". Head and backhead jackets available, with externally adjustable gear clearance. The stainless version is derated to 14 bar.

tới 136m³/h
Flow rate
tới 21bar
Pressure
tới 440.000cSt
Viscosity
−51 … 357°C
Temperature
Genuine Gorman-Rupp supplier in Vietnam US manufacturer since 1933 · 14 plants in 7 countries · NYSE: GRC Application engineers on duty 24/7

Bơm bánh răng Gorman-Rupp GHS là bản heavy duty của họ G Series, chạy được lưu chất tới 440.000 cSt và nhiệt độ tới 357 °C – dải rộng nhóm nhựa đường, dầu FO nặng và mật rỉ. Lưu lượng tới 136 m³/h, áp suất tới 21 bar, cỡ 1″ – 6″. Có vỏ gia nhiệt nắp trước và nắp sau, khe hở bánh răng điều chỉnh từ bên ngoài. Bản inox giảm cấp áp suất còn 14 bar.

Request a Quote📞 0941.400.488
TK
Application engineer on duty 15-min response · Mon–Sat
Hotline 0941.400.488
Request a Quote
Pump selection advice Call an engineer
SKU: GR-GHS Category: Brand:

01 · Datasheet

Thông số kỹ thuật

Pump type
Internal-gear positive-displacement, heavy duty
Cast iron (1" – 6")
600 GPM = 136 m³/h · 300 PSI = 21 bar · −51 … 357 °C
Cast steel (1.5" – 4")
295 GPM = 67 m³/h · 300 PSI = 21 bar · −29 … 357 °C
Stainless (1" – 4")
295 GPM = 67 m³/h · 200 PSI = 14 bar · −34 … 357 °C
Ductile iron (4" – 6")
500 GPM = 114 m³/h · 200 PSI = 14 bar · −51 … 260 °C
Max viscosity
2,000,000 SSU = 440,000 cSt
Sealing
Compression packing or component mechanical seal, with internal seal vent
Options
Head and backhead jackets, carbon graphite bushings, pressure release valve
Fluids
Asphalt, heavy fuel oil, molasses, lubricating oils, tar

02 · Applications

Lĩnh vực suitable

Fuel depots, tank trucks & refuelling

Gorman-Rupp has built equipment for petroleum-based liquids since the 1950s. Self-priming O Series and its PTO version for refuelling trucks, the spark-arrested 80 Series Shield-A-Spark, Roto-Prime separating air continuously while offloading tank trucks, and G Series gear pumps for asphalt and heavy fuel oil.

Khám phá →

Wastewater & lift stations

Ground-mounted pumps handle raw sewage with rags and debris without lowering a pump into the wet well. Servicing happens at floor level and the cover comes off for impeller checks without disturbing piping. ReliaSource stations arrive pre-assembled with pumps, valves and controls.

Khám phá →

Slurry, solids & site dewatering

Prime Aire priming-assisted pumps use a venturi priming chamber and cope with long suction lines or intermittent flow. Open impellers pass spherical solids up to 102 mm for sludge, sewage bypass and excavations.

Khám phá →

High-viscosity fluids & asphalt

G Series gear pumps handle fluids up to 431,400 cSt and temperatures to 357 °C, with jacketed versions for asphalt, heavy fuel oil, molasses and lubricating oils. Working pressure reaches 21 bar.

Khám phá →

General industry & process water

Standard centrifugals 60, 6400, 6500 and VG/VGH serve process water supply, cooling circulation and in-plant transfer. Flow reaches 3,497 m³/h and head 162 m.

Khám phá →

05 · Related products

Products cùng dòng

Bơm ly tâm VG và VGH Series
In stock GR-VGH

Bơm ly tâm VG và VGH Series

—→
Bơm bánh răng GMC cỡ nhỏ
In stock GR-GMC

Bơm bánh răng GMC cỡ nhỏ

—→
Bơm ly tâm 60 Series
In stock GR-60

Bơm ly tâm 60 Series

—→
Bơm bánh răng GHC hạng nặng cỡ nhỏ
In stock GR-GHC

Bơm bánh răng GHC hạng nặng cỡ nhỏ

—→
Bơm tự mồi Ultra V Series cột áp cao
In stock GR-ULTRAV

Bơm tự mồi Ultra V Series cột áp cao

—→

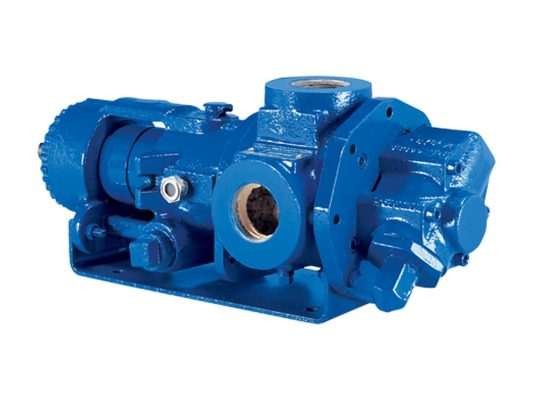

Bơm bánh răng GHA chống mài mòn
In stock GR-GHA

Bơm bánh răng GHA chống mài mòn

—→
Bơm mồi khô Prime Aire
In stock GR-PA

Bơm mồi khô Prime Aire

—→
Trạm bơm trọn gói ReliaSource
In stock GR-RELIASOURCE

Trạm bơm trọn gói ReliaSource

—→

03 · Thai Khuong Capabilities

Real people · Real work · Real projects

Visit our HCMC warehouse, technical team, test lab and 12,000+ projects delivered with Gorman-Rupp equipment across Vietnam.

19+Years of experience
12.000+Projects delivered
28+Brands distributed
View Capabilities
Warehouse & team video · 2:14

05 · FAQ & Quote

Questions frequently asked

How does GHS differ from GMS?
Both cover sizes 1" to 6" at 136 m³/h, but GHS is the heavy-duty version: viscosity to 440,000 cSt (GMS: 54,000 cSt), pressure to 21 bar (GMS: 10 bar), temperature to 357 °C (GMS: 232 °C). Choose GMS for lubricating oils and moderately viscous fluids; choose GHS where asphalt, heavy fuel oil or high pressure is involved.
Does asphalt pumping require a jacket?
Almost always. Asphalt sets as it cools, so a pump left to cool after shutdown will overload or fail to turn on the next start. The G Series offers head and backhead jackets; the heating medium - steam or thermal oil - and the maintained temperature must be settled. Piping and valves in the system need matching heating.
Does the stainless version keep the 21 bar rating?
No. Per the operating-range table in AV-03703, the GHS stainless version is derated to 200 PSI, equal to 14 bar, with sizes only to 4". A requirement for both stainless and 21 bar must be confirmed with the manufacturer before the design is fixed.
Why is viscosity at working temperature needed rather than at ambient?
The viscosity of oils and asphalt changes sharply with temperature, differing by tens of times between cold and hot states. Selecting a pump from ambient-temperature viscosity produces the wrong pump size and motor rating. The figure needed is viscosity at the actual liquid temperature during operation, together with the shutdown temperature to size the heating arrangement.
What to do when wear reduces flow?
The clearance between gears and head on the G Series is externally adjustable. As wear opens the clearance and flow drops, the clearance can be reset to recover performance rather than replacing the rotating assembly immediately. This is a significant life-cycle cost difference compared with gear pumps lacking the feature.
Does the pressure release valve replace the system relief valve?
No. The integral pressure release valve protects the pump itself if the discharge is momentarily blocked; it is not a safety device for the whole system. Piping, tanks and downstream equipment still require their own relief valves per the system design.

01 · Mô tả chi tiết

Thông tin sản phẩm

Bơm bánh răng G Series là gì?

G Series là họ bơm bánh răng ăn khớp trong của Gorman-Rupp, thuộc nhóm bơm thể tích. Khác bơm ly tâm,
lưu lượng của bơm bánh răng gần như không đổi khi áp suất thay đổi, và bơm đẩy được lưu chất đặc mà bơm ly
tâm không xử lý nổi. Đó là lý do dòng này gắn với nhựa đường, dầu FO nặng, mật rỉ, dầu bôi trơn và các lưu
chất nhớt khác. Cấu tạo gồm một bánh răng chủ động ăn khớp với một bánh răng bị động quay trên chốt idler,
lưu chất bị cuốn giữa các rãnh răng và đẩy sang cửa xả.

Các chi tiết thiết kế đáng chú ý

Theo brochure AV-03703, họ G Series có mấy điểm ảnh hưởng trực tiếp tới chi phí vận hành. Thân bơm kiểu
back pull-out cho phép rút cụm quay ra kiểm tra mà không tháo thân bơm khỏi đường ống. Khe hở giữa bánh răng
và nắp điều chỉnh được từ bên ngoài, nên khi mài mòn làm giảm lưu lượng, có thể bù lại bằng cách chỉnh chứ
không phải thay chi tiết ngay. Nắp sau kiểu flex backhead nhận nhiều phương án làm kín khác nhau: gioăng nén
hoặc phớt cơ khí dạng component. Kênh thông hơi seal dẫn một phần lưu chất qua khoang phớt để làm mát và giữ
áp thấp tại đó, giảm tải lên mặt phớt. Van xả áp tích hợp bảo vệ bơm khi đường xả bị chặn.

Vỏ gia nhiệt cho lưu chất đông đặc ở nhiệt độ thường

Nhựa đường, một số loại dầu FO nặng và sáp đông lại khi nguội, làm bơm không khởi động được sau khi
dừng. G Series có tuỳ chọn vỏ gia nhiệt ở nắp trước và nắp sau để duy trì nhiệt độ lưu chất trong bơm. Khi
tính toán hệ thống, cần chốt trước nguồn gia nhiệt là hơi hay dầu tải nhiệt, và nhiệt độ cần duy trì, vì hai
yếu tố này quyết định cấu hình vỏ và vật liệu gioăng.

GHS trong họ G Series

GHS là bản có dải độ nhớt và nhiệt độ rộng của họ: 440.000 cSt và 357 °C, so với 54.000 cSt và 232 °C
của bản GMS cùng cỡ. Đây là lý do GHS được chọn cho trạm trộn nhựa đường và hệ dầu FO nặng, những nơi lưu
chất vừa đặc vừa nóng. Áp suất làm việc tới 21 bar ở bản gang và thép đúc.

Chọn vật liệu theo lưu chất và áp suất

Brochure AV-03703 tách dải làm việc theo từng vật liệu, và điểm này hay bị bỏ qua khi chọn bơm. Bản gang
cỡ 1″ đến 6″ đạt 136 m³/h ở 21 bar. Bản thép đúc cỡ 1,5″ đến 4″ giữ nguyên 21 bar nhưng lưu lượng còn 67 m³/h.
Bản inox giảm cấp áp suất còn 14 bar. Bản gang dẻo cỡ lớn 4″ đến 6″ đạt 114 m³/h nhưng cũng
chỉ 14 bar và nhiệt độ tối đa hạ xuống 260 °C. Nếu công trình cần đồng thời cỡ lớn, áp cao và inox thì phải
trao đổi với hãng vì không có cấu hình nào đạt cả ba.

Real-world applications

Nhóm việc thường gặp gồm: cấp nhựa đường cho trạm trộn bê tông nhựa và xe rải, chuyển dầu FO nặng cho lò
hơi và lò đốt công nghiệp, bơm mật rỉ trong nhà máy đường và nhà máy thức ăn chăn nuôi, chuyển dầu bôi trơn
trong kho dầu nhớt. Với nhựa đường, phương án gia nhiệt phải tính cho cả bơm và tuyến ống, không chỉ riêng
bồn.

Mua bơm bánh răng G Series tại Thái Khương

Thái Khương Pumps cung cấp thiết bị Gorman-Rupp chính hãng. Với bơm bánh răng, thông tin cần có trước
khi chọn model gồm: tên lưu chất, độ nhớt tại nhiệt độ làm việc, nhiệt độ vận hành và nhiệt độ khi dừng máy,
lưu lượng yêu cầu, áp suất xả, cùng phương án gia nhiệt nếu lưu chất đông đặc. Liên hệ
0941.400.488 để trao đổi với kỹ sư ứng dụng.
