The Gorman-Rupp Company GHA

Abrasive-Duty Gear Pump GHA

G Series GHA — extreme-duty gear pump, hardened iron construction

The Gorman-Rupp GHA gear pump is the extreme-duty member of the G Series, using hardened iron in wear zones to handle viscous liquids carrying solids. Flow to 73.8 m³/h, pressure to 14 bar, viscosity to 54,000 cSt, temperature −51 to 260 °C, sizes 1.5" - 4". Carbide idler pin and bushing, externally adjustable gear clearance.

tới 73,8m³/h
Flow rate
tới 14bar
Pressure
tới 54.000cSt
Viscosity
−51 … 260°C
Temperature
Genuine Gorman-Rupp supplier in Vietnam US manufacturer since 1933 · 14 plants in 7 countries · NYSE: GRC Application engineers on duty 24/7

Bơm bánh răng Gorman-Rupp GHA là bản extreme duty của họ G Series, dùng gang tôi cứng ở các vùng chịu mài mòn để chạy lưu chất nhớt có lẫn hạt rắn. Lưu lượng tới 73,8 m³/h, áp suất tới 14 bar, độ nhớt tới 54.000 cSt, nhiệt độ −51 đến 260 °C, cỡ 1,5″ – 4″. Chốt idler và bạc idler bằng carbide, khe hở bánh răng điều chỉnh từ bên ngoài.

Request a Quote📞 0941.400.488
TK
Application engineer on duty 15-min response · Mon–Sat
Hotline 0941.400.488
Request a Quote
Pump selection advice Call an engineer
SKU: GR-GHA Category: Brand:

01 · Datasheet

Thông số kỹ thuật

Pump type
Internal-gear positive-displacement, abrasive extreme duty
Port size
1.5" (40 mm) to 4" (100 mm)
Max capacity
325 GPM = 73.8 m³/h
Max pressure
200 PSI = 14 bar
Max viscosity
250,000 SSU = 54,000 cSt
Temperature
−51 °C to 260 °C
Materials
Hardened iron (Hard Iron)
Wear components
Carbide idler pin and bushing, hardened high-strength iron gears
Fluids
Viscous liquids carrying solids, paints, adhesives, oily sludge

02 · Applications

Lĩnh vực suitable

Fuel depots, tank trucks & refuelling

Gorman-Rupp has built equipment for petroleum-based liquids since the 1950s. Self-priming O Series and its PTO version for refuelling trucks, the spark-arrested 80 Series Shield-A-Spark, Roto-Prime separating air continuously while offloading tank trucks, and G Series gear pumps for asphalt and heavy fuel oil.

Khám phá →

Wastewater & lift stations

Ground-mounted pumps handle raw sewage with rags and debris without lowering a pump into the wet well. Servicing happens at floor level and the cover comes off for impeller checks without disturbing piping. ReliaSource stations arrive pre-assembled with pumps, valves and controls.

Khám phá →

Slurry, solids & site dewatering

Prime Aire priming-assisted pumps use a venturi priming chamber and cope with long suction lines or intermittent flow. Open impellers pass spherical solids up to 102 mm for sludge, sewage bypass and excavations.

Khám phá →

High-viscosity fluids & asphalt

G Series gear pumps handle fluids up to 431,400 cSt and temperatures to 357 °C, with jacketed versions for asphalt, heavy fuel oil, molasses and lubricating oils. Working pressure reaches 21 bar.

Khám phá →

General industry & process water

Standard centrifugals 60, 6400, 6500 and VG/VGH serve process water supply, cooling circulation and in-plant transfer. Flow reaches 3,497 m³/h and head 162 m.

Khám phá →

05 · Related products

Products cùng dòng

Bơm O Series dẫn động PTO cho xe tra nạp nhiên liệu
In stock GR-O-PTO

Bơm O Series dẫn động PTO cho xe tra nạp nhiên liệu

—→
Bơm mồi khô Prime Aire
In stock GR-PA

Bơm mồi khô Prime Aire

—→
Bơm chìm S Series
In stock GR-S

Bơm chìm S Series

—→
Bơm ly tâm 60 Series
In stock GR-60

Bơm ly tâm 60 Series

—→
Bơm ly tâm hỗ trợ mồi Roto-Prime RS Series
In stock GR-RS

Bơm ly tâm hỗ trợ mồi Roto-Prime RS Series

—→
Bơm tự mồi 80 Series cánh hở
In stock GR-80

Bơm tự mồi 80 Series cánh hở

—→
Bơm bánh răng GMC cỡ nhỏ
In stock GR-GMC

Bơm bánh răng GMC cỡ nhỏ

—→

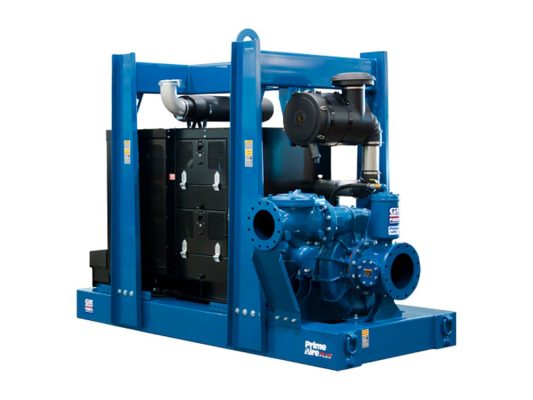

Bơm mồi khô Prime Aire Plus lưu lượng lớn
In stock GR-PAH

Bơm mồi khô Prime Aire Plus lưu lượng lớn

—→

03 · Thai Khuong Capabilities

Real people · Real work · Real projects

Visit our HCMC warehouse, technical team, test lab and 12,000+ projects delivered with Gorman-Rupp equipment across Vietnam.

19+Years of experience
12.000+Projects delivered
28+Brands distributed
View Capabilities
Warehouse & team video · 2:14

05 · FAQ & Quote

Questions frequently asked

What particle size can GHA tolerate?
The manufacturer positions GHA for viscous liquids carrying abrasives but does not publish a maximum particle size the way it does for solids-handling self-primers. A gear pump has small meshing clearances and is unsuited to large particles. Provide a particle-size analysis and solids content for engineering review, and consider inlet filtration if particles exceed the limit.
Should GHA be used for asphalt?
Usually not. Asphalt requires the GHS viscosity and temperature range (440,000 cSt, 357 °C), whereas GHA reaches only 54,000 cSt and 260 °C. GHA is for viscous liquids carrying abrasives. Where the fluid is both very viscous and abrasive, a specific discussion is needed to select a suitable configuration.
Why is viscosity at working temperature needed rather than at ambient?
The viscosity of oils and asphalt changes sharply with temperature, differing by tens of times between cold and hot states. Selecting a pump from ambient-temperature viscosity produces the wrong pump size and motor rating. The figure needed is viscosity at the actual liquid temperature during operation, together with the shutdown temperature to size the heating arrangement.
What to do when wear reduces flow?
The clearance between gears and head on the G Series is externally adjustable. As wear opens the clearance and flow drops, the clearance can be reset to recover performance rather than replacing the rotating assembly immediately. This is a significant life-cycle cost difference compared with gear pumps lacking the feature.
Does the pressure release valve replace the system relief valve?
No. The integral pressure release valve protects the pump itself if the discharge is momentarily blocked; it is not a safety device for the whole system. Piping, tanks and downstream equipment still require their own relief valves per the system design.

01 · Mô tả chi tiết

Thông tin sản phẩm

Bơm bánh răng G Series là gì?

G Series là họ bơm bánh răng ăn khớp trong của Gorman-Rupp, thuộc nhóm bơm thể tích. Khác bơm ly tâm,
lưu lượng của bơm bánh răng gần như không đổi khi áp suất thay đổi, và bơm đẩy được lưu chất đặc mà bơm ly
tâm không xử lý nổi. Đó là lý do dòng này gắn với nhựa đường, dầu FO nặng, mật rỉ, dầu bôi trơn và các lưu
chất nhớt khác. Cấu tạo gồm một bánh răng chủ động ăn khớp với một bánh răng bị động quay trên chốt idler,
lưu chất bị cuốn giữa các rãnh răng và đẩy sang cửa xả.

Các chi tiết thiết kế đáng chú ý

Theo brochure AV-03703, họ G Series có mấy điểm ảnh hưởng trực tiếp tới chi phí vận hành. Thân bơm kiểu
back pull-out cho phép rút cụm quay ra kiểm tra mà không tháo thân bơm khỏi đường ống. Khe hở giữa bánh răng
và nắp điều chỉnh được từ bên ngoài, nên khi mài mòn làm giảm lưu lượng, có thể bù lại bằng cách chỉnh chứ
không phải thay chi tiết ngay. Nắp sau kiểu flex backhead nhận nhiều phương án làm kín khác nhau: gioăng nén
hoặc phớt cơ khí dạng component. Kênh thông hơi seal dẫn một phần lưu chất qua khoang phớt để làm mát và giữ
áp thấp tại đó, giảm tải lên mặt phớt. Van xả áp tích hợp bảo vệ bơm khi đường xả bị chặn.

Vỏ gia nhiệt cho lưu chất đông đặc ở nhiệt độ thường

Nhựa đường, một số loại dầu FO nặng và sáp đông lại khi nguội, làm bơm không khởi động được sau khi
dừng. G Series có tuỳ chọn vỏ gia nhiệt ở nắp trước và nắp sau để duy trì nhiệt độ lưu chất trong bơm. Khi
tính toán hệ thống, cần chốt trước nguồn gia nhiệt là hơi hay dầu tải nhiệt, và nhiệt độ cần duy trì, vì hai
yếu tố này quyết định cấu hình vỏ và vật liệu gioăng.

GHA khác các bản khác thế nào?

Điểm khác nằm ở vật liệu và các chi tiết chịu mài mòn, không phải ở dải thông số. GHA dùng gang tôi cứng
cho thân và các vùng ma sát, chốt idler cùng bạc idler bằng carbide. Với lưu chất nhớt có lẫn hạt rắn, đây là
những vị trí mòn trước nhất trên bơm bánh răng thường; chuyển sang vật liệu cứng giúp kéo dài chu kỳ thay chi
tiết. Đổi lại, dải độ nhớt của GHA là 54.000 cSt, thấp hơn 440.000 cSt của GHS, và áp suất tối đa 14 bar.

Khi nào chọn GHA

Chọn GHA khi lưu chất vừa nhớt vừa có hạt: sơn và chất phủ có bột màu, keo dán có phụ gia, bùn dầu lẫn
cặn, hoặc dầu tái chế chưa lọc sạch. Nếu lưu chất nhớt nhưng sạch, bản GMS hoặc GHS cho dải rộng hơn với chi
phí thấp hơn. Nếu hàm lượng hạt rắn cao và kích thước lớn, bơm bánh răng không phải lựa chọn đúng, khi đó nên
xem các dòng tự mồi cánh hở hoặc bơm trục vít lệch tâm.

Lưu ý về mài mòn và bảo dưỡng

Ngay cả với vật liệu cứng, hạt rắn vẫn làm khe hở giữa bánh răng và nắp lớn dần theo thời gian, biểu hiện
là lưu lượng tụt ở cùng vòng quay. Cơ cấu điều chỉnh khe hở từ bên ngoài của G Series cho phép bù lại mà không
tháo bơm. Nên ghi nhật ký lưu lượng và áp suất định kỳ để nhận ra xu hướng mòn sớm, thay vì chờ tới lúc không
đạt sản lượng.

Mua bơm bánh răng G Series tại Thái Khương

Thái Khương Pumps cung cấp thiết bị Gorman-Rupp chính hãng. Với bơm bánh răng, thông tin cần có trước
khi chọn model gồm: tên lưu chất, độ nhớt tại nhiệt độ làm việc, nhiệt độ vận hành và nhiệt độ khi dừng máy,
lưu lượng yêu cầu, áp suất xả, cùng phương án gia nhiệt nếu lưu chất đông đặc. Liên hệ
0941.400.488 để trao đổi với kỹ sư ứng dụng.
