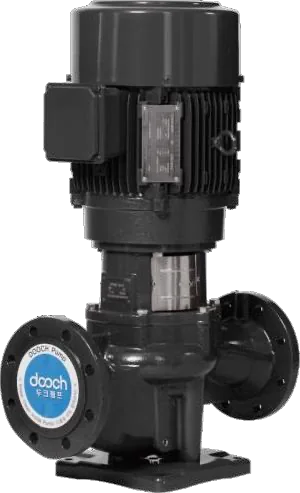

Bơm tuần hoàn inline Dooch DP

Bơm tuần hoàn inline DOOCH DP là gì?

Bơm tuần hoàn inline DOOCH DP là bơm ly tâm một tầng cánh (single-stage), kiểu in-line — cửa hút và cửa xả cùng đường kính, nằm thẳng hàng trên cùng một trục ống — sản xuất bởi Dooch Co., Ltd (Hàn Quốc, từ 1996). Bơm dùng kết cấu close-coupled: động cơ gắn liền trực tiếp với thân bơm, không qua giá đỡ trục riêng, giúp cụm bơm gọn nhẹ. Nhờ cửa hút/xả thẳng hàng, DP lắp được trực tiếp trên đường ống cấp/hồi của hệ thống, tựa một phần trọng lượng lên giá treo ống — khác với bơm ly tâm end-suction thông thường vốn cần bệ móng (baseplate) riêng, phải căn chỉnh tâm trục bơm-động cơ khi lắp đặt và chiếm nhiều diện tích sàn hơn. Thiết kế in-line phù hợp phòng kỹ thuật, tầng kỹ thuật tòa nhà, trục kỹ thuật có không gian lắp đặt hạn chế — nơi khó bố trí bệ móng cho bơm end-suction.

Cấu tạo & nguyên lý hoạt động

Thân bơm DP chế tạo bằng gang đúc, phối hợp với động cơ điện tiêu chuẩn quốc tế (motor phổ thông, dễ tìm thay thế tại thị trường thay vì phải đặt hàng động cơ chuyên dụng). Trục bơm và trục động cơ làm kín bằng phớt cơ khí (mechanical seal); phần thân bơm tiếp xúc lưu chất được xử lý chống ăn mòn điện hóa để kéo dài tuổi thọ khi vận hành liên tục trong hệ tuần hoàn kín. Điểm đáng chú ý trong kết cấu DP là khớp nối trục dạng tách rời (shaft split coupling) giữa bơm và động cơ — cho phép tháo cụm quay (rotor, phớt) để bảo trì hoặc thay phớt mà không cần tháo động cơ hay ngắt kết nối đường ống hai đầu, rút ngắn đáng kể thời gian dừng máy so với thiết kế trục liền khối phải tháo cả cụm khi cần thay phớt. Dải model từ DP32 đến DP300 dùng chung nguyên lý close-coupled này, chỉ khác kích thước cửa hút/xả (32–300 mm) và số tầng cánh tương ứng công suất — cho phép chọn đúng cỡ theo nhu cầu công trình mà không đổi kết cấu tổng thể.

Thông số vận hành

Dải làm việc của DP đạt lưu lượng tới 1250 m³/h, cột áp tới 110 m, dải công suất motor 0,37–200 kW tùy cỡ. Theo tài liệu công bố của Dooch, áp suất làm việc tối đa đạt 16 bar, cấp bảo vệ vỏ động cơ IP54–IP55, vận hành ở tần số 50/60Hz với nguồn điện 3 pha — cấu hình 220V/380V cho cỡ motor dưới 7,5kW và 380V cho cỡ từ 11kW trở lên. Cỡ hút/xả trải rộng 32–300 mm qua các model DP32 → DP300; từ DP200 trở lên dùng phớt dạng cartridge, thuận tiện thay thế đồng bộ khi bảo trì thay vì lắp từng chi tiết phớt rời. Với công trình nhỏ (biệt thự, văn phòng vài tầng), các cỡ DP32–DP65 thường đủ đáp ứng; công trình lớn (chung cư cao tầng, nhà máy) cần các cỡ DP100 trở lên hoặc lắp song song nhiều bơm để đạt lưu lượng và dự phòng vận hành. Kỹ sư TKT tư vấn chọn đúng cỡ theo lưu lượng, cột áp và điều kiện lắp đặt thực tế của công trình.

Chứng nhận & tiêu chuẩn

Dooch vận hành theo hệ thống quản lý chất lượng KS Q ISO 9001:2015 (KOREA INT’L STANDARDS CERTIFICATION) và đạt chứng nhận CE cho cụm bơm/động cơ/tủ điều khiển theo quy định EU. Đây là các chứng nhận cấp độ công ty, áp dụng cho dải sản phẩm bơm và hệ thống điều khiển của Dooch nói chung. Với công trình yêu cầu chứng nhận tiếp xúc nước sinh hoạt (WRAS) hoặc chứng nhận hiệu suất năng lượng riêng, kỹ sư TKT xác nhận phạm vi áp dụng cụ thể cho từng cấu hình DP trước khi báo giá.

Ứng dụng thực tế

DP phục vụ chủ yếu các hệ tuần hoàn nước nóng/lạnh (HVAC) — điều hòa không khí, hệ sưởi, làm mát — cho tòa nhà dân dụng, khu đô thị/chung cư cao tầng và nhà máy công nghiệp (cấp nước sản xuất, cấp nước nồi hơi). Với thiết kế close-coupled gọn nhẹ, DP cũng phù hợp một số ứng dụng cấp nước & tăng áp trong tòa nhà. Lưu ý: DP không phải bơm chữa cháy được chứng nhận chuyên dụng — Dooch có dòng bơm PCCC riêng (DSVE động cơ diesel, XR(L)-Fire, DSC) đạt chuẩn cho nhà cao tầng và khu công nghiệp; DP chỉ đảm nhiệm phần tuần hoàn nhiệt/lạnh của hệ cơ điện tại các công trình này, không thay thế được hệ bơm chữa cháy.

Mua bơm DOOCH DP chính hãng tại TKT

Thái Khương Pumps phân phối chính hãng bơm tuần hoàn inline DOOCH DP (Hàn Quốc, từ 1996) tại Việt Nam qua EPSSO PUMPS — đại diện thương hiệu Dooch tại Việt Nam & Đông Nam Á. TKT tư vấn chọn model theo lưu lượng/cột áp, hỗ trợ lắp đặt và bảo hành theo chính sách nhà sản xuất. Liên hệ 0941.400.488 để được tư vấn và báo giá.

Nguồn thông số: hồ sơ EPSSO PUMPS / Dooch Co., Ltd (Hàn Quốc). Phân phối chính hãng tại Việt Nam bởi Thái Khương Pumps — hỗ trợ kỹ thuật, cấu hình, phụ tùng và báo giá.
