Hệ tăng áp ngang một tầng SQ2-2DHM (1 pha) — Dooch

Hệ tăng áp ngang một tầng SQ2-2DHM là gì?

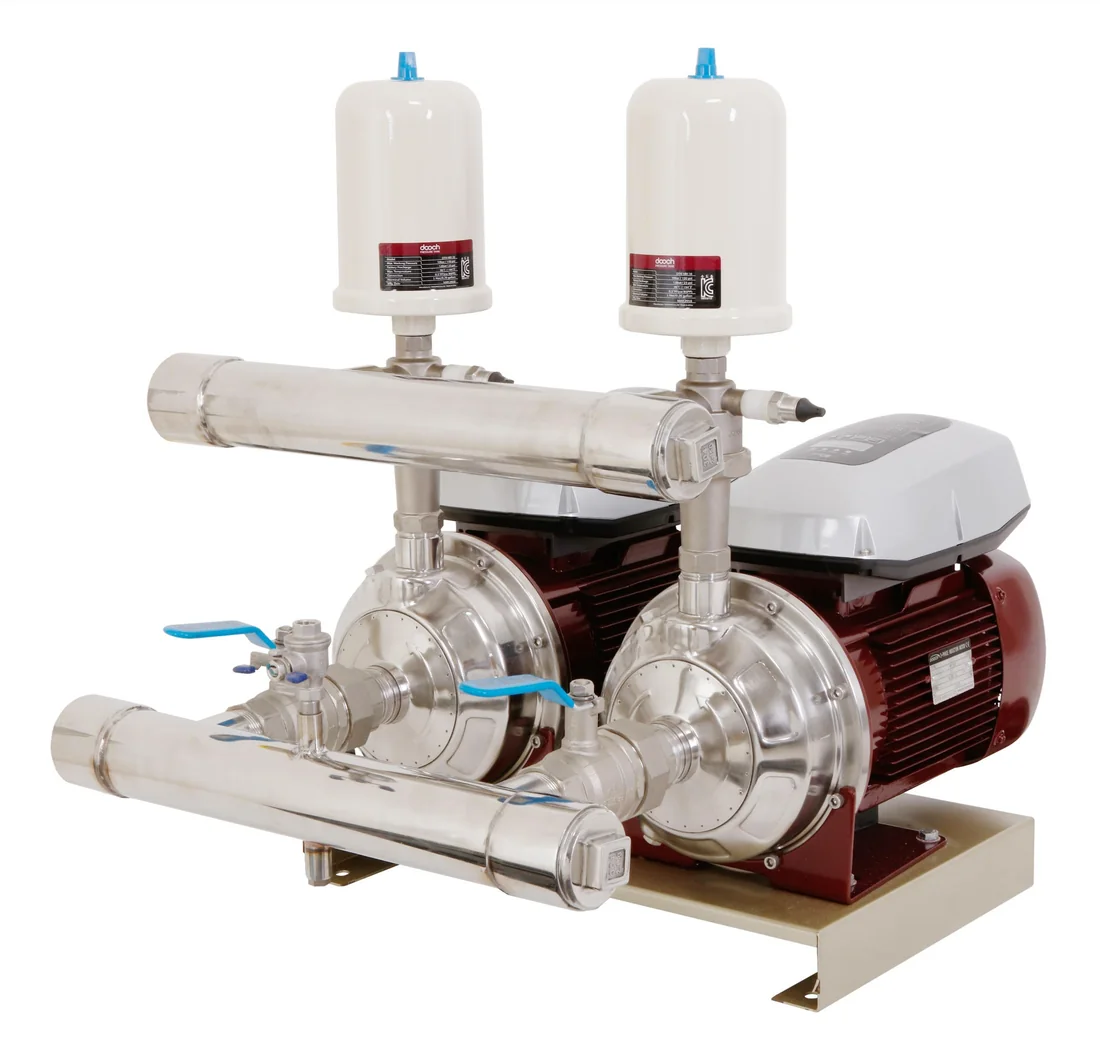

Hệ tăng áp ngang một tầng SQ2-2DHM (1 pha) gồm 2 bơm ly tâm trục ngang một tầng dòng DHM ghép cùng cụm biến tần SQ2-Drive do Dooch (Hàn Quốc, từ 1996) tự phát triển và sản xuất. Theo mô tả của nhà sản xuất, đây là “hệ tăng áp ngang một tầng bằng thép không gỉ, tích hợp sẵn biến tần (SQ2-Drives, tự phát triển bởi Dooch)”. Mỗi bơm trong hệ có một biến tần SQ2 riêng thay vì dùng chung 1 biến tần cho cả cụm. Dải làm việc tiêu chuẩn (1 pha, 50Hz): lưu lượng tới 52 m³/h, cột áp tới 30 m, công suất mỗi bơm trong dải 0,5–3 HP (200–230V).

Cơ chế điều khiển multi-master — vì sao mỗi bơm có 1 biến tần riêng?

Theo nhà sản xuất, SQ2-2DHM theo kiến trúc “multi-master”: mỗi bơm có 1 biến tần SQ2 riêng, tự điều chỉnh tốc độ theo tín hiệu áp suất thực tế thay vì dùng chung 1 biến tần trung tâm. Cách bố trí này mang lại độ tin cậy cao hơn (một biến tần gặp sự cố không kéo theo cả hệ dừng hoạt động), giữ áp xả ổn định, giảm hao mòn hệ thống trong quá trình vận hành. Theo nhà sản xuất, SQ2-2DHM còn giúp giảm kích thước bình tích áp và tủ điện so với cấu hình bơm đơn truyền thống, đồng thời cụm lắp đặt gọn nhẹ.

Bơm nền DHM — trục ngang một tầng, vật liệu inox

Bơm nền dùng trong SQ2-2DHM thuộc dòng DHM — bơm ly tâm trục ngang một tầng (single-stage), phần tiếp xúc chất lỏng (wet parts) chế tạo bằng thép không gỉ theo xác nhận trực tiếp từ trang sản phẩm của Dooch, lắp trực tiếp với motor (ren ống vào/ra) cho tổng thể gọn nhẹ. Theo catalog dòng DHM, envelope hoạt động của cả dòng đạt lưu lượng tới 24 m³/h, cột áp tới 44 m, áp suất làm việc tới 10 bar, dải công suất motor 0,75–2,2 kW, nhiệt độ chất lỏng -10~+85°C — mỗi cấu hình SQ2-2DHM cụ thể nằm trong envelope này tùy cỡ bơm và motor ghép với biến tần SQ2.

Nên chọn SQ2-2DHM hay SQ2-2DHF?

TKT phân phối song song 2 hệ tăng áp ngang 2 bơm dùng biến tần SQ2: SQ2-2DHM (bơm nền một tầng DHM, lưu lượng tới 52 m³/h, cột áp tới 30 m) phù hợp công trình cần lưu lượng lớn ở cột áp vừa phải — tòa nhà thấp tầng, cấp nước sinh hoạt phổ thông. SQ2-2DHF (bơm nền đa tầng DHF, cột áp tới 58 m) phù hợp công trình cần cột áp cao hơn — nhà nhiều tầng, hệ tăng áp cần vượt tổn thất đường ống dài. Kỹ sư TKT tư vấn chọn đúng dòng theo lưu lượng/cột áp yêu cầu thực tế của công trình.

Chứng nhận & tiêu chuẩn

Dooch Co., Ltd sản xuất theo hệ thống quản lý chất lượng KS Q ISO 9001:2015 (KOREA INT’L STANDARDS CERTIFICATION) và đạt CE cho cụm biến tần/bơm/tủ điều khiển (2016). Dooch tự phát triển và sản xuất toàn bộ biến tần SQ2/NSQ/XQ dùng trong các hệ tăng áp của hãng thay vì tích hợp biến tần bên thứ ba, nhà máy chính đặt tại Hwaseong (Hàn Quốc).

Lắp đặt & bảo trì

Khi lắp đặt hệ SQ2-2DHM, cần đảm bảo đường ống hút ngập nước đủ sâu để tránh khí lọt (air entrainment) gây mất mồi hoặc giảm hiệu suất bơm, đồng thời căn chỉnh khớp nối trục bơm–động cơ đúng dung sai trước khi vận hành. Với cấu hình 2 bơm, hệ có thể vận hành luân phiên giữa 2 bơm để chia đều thời gian chạy — kỹ thuật viên nên kiểm tra định kỳ dòng điện từng biến tần SQ2, độ rung khớp nối và tình trạng phớt cơ khí bơm. Vì mỗi bơm có biến tần độc lập, khi một bơm cần bảo trì, bơm còn lại vẫn có thể duy trì cấp nước cho hệ thống.

Ứng dụng thực tế

Theo danh mục ứng dụng của Dooch, hệ tăng áp ngang SQ2-2DHM phù hợp chung cư, nhà ở, trường học, khách sạn, bệnh viện, trung tâm thương mại, trung tâm thể thao, hồ bơi, khu vui chơi, sân golf, hệ tưới tiêu nông nghiệp và nhà máy công nghiệp — cùng các hệ thống chuyên biệt như washing system, boiler feed system (cấp nước nồi hơi), hệ tuần hoàn làm mát, điều hòa không khí và lọc R/O.

Mua hệ tăng áp Dooch SQ2-2DHM chính hãng tại TKT

Thái Khương Pumps là nhà phân phối chính hãng Dooch tại Việt Nam (qua EPSSO PUMPS — đại diện thương hiệu Dooch tại Việt Nam & Đông Nam Á), tư vấn chọn cấu hình SQ2-2DHM theo lưu lượng/cột áp yêu cầu, hỗ trợ lắp đặt, cài đặt và bảo hành theo chính sách nhà sản xuất. Liên hệ 0941.400.488 để được tư vấn kỹ thuật và báo giá.
