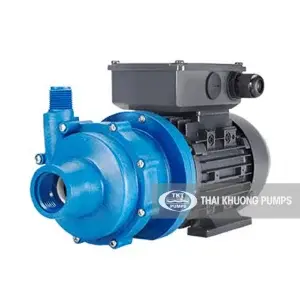

Bơm dẫn động từ Finish Thompson DB 5 (thuộc hệ sinh thái DB Series) là phiên bản công suất tối ưu trong nhóm bơm hóa chất cỡ nhỏ gọn. Ứng dụng công nghệ Magnetic Drive (Không phớt cơ khí), DB5 loại trừ 100% rủi ro rò rỉ lưu chất độc hại. Nhờ cấu hình cánh quạt mở rộng, máy cung cấp lưu lượng 3.6 m³/h và cột áp đẩy cao đạt 7.5 mét. Đây là giải pháp hoàn hảo, an toàn tuyệt đối cho các dây chuyền xi mạ (Plating), xử lý nước thải vi mô, tháp lọc khí và đặc biệt thích hợp để tích hợp vào các thiết bị (OEM) y tế/điện tử.
Dòng bơm FTI DB5 hoạt động theo nguyên lý hút ngập (Flooded Suction), mang đến sự an tâm tuyệt đối cho kỹ sư vận hành nhờ các tính năng cốt lõi:
Dữ liệu kỹ thuật chính xác cho phiên bản DB5 được công bố từ Finish Thompson Inc (Hoa Kỳ):
| Chỉ tiêu kỹ thuật | Thông số định mức FTI DB5 |
|---|---|
| Cổng kết nối (Hút x Xả) | Suction 1″ (25mm) x Discharge 0.5″ (13mm) |
| Chuẩn kết nối | NPT hoặc BSP |
| Lưu lượng tối đa | 3.6 m³/h (19.4 gpm) tại tốc độ 2900 RPM |
| Cột áp đẩy tối đa (Max Head) | 7.5 mét (35.2 ft) tại 2900 RPM |
| Đường kính cánh quạt (Impeller) | 3 inch (7.6 cm) |
| Áp suất làm việc tĩnh tối đa | 60 psi (4.1 bar) |
| Sức tải tỷ trọng hóa chất (S.G) | Hỗ trợ S.G > 1.8 |
| Dải công suất động cơ | 0.06 kW đến 0.15 kW (0.09 đến 0.2 hp) |
| Vật liệu thân vỏ (Wetted Parts) | Polypropylene (Nhựa PP) hoặc PVDF |
| Nhiệt độ hoạt động giới hạn | Bản PP: 180ºF (82ºC) / Bản PVDF: 220ºF (104ºC) |
| Vật liệu Trục & Bạc đạn (Bushing) | Carbon, PTFE hoặc Alumina Ceramic |
| Vật liệu O-Ring | FKM, EPDM, Simriz® hoặc Kalrez® |
Thách thức lớn nhất đối với các loại bơm từ là sự cố cạn nước (Dry-run). FTI DB5 loại bỏ hoàn toàn nỗi lo này nhờ thiết kế cơ khí thông minh:

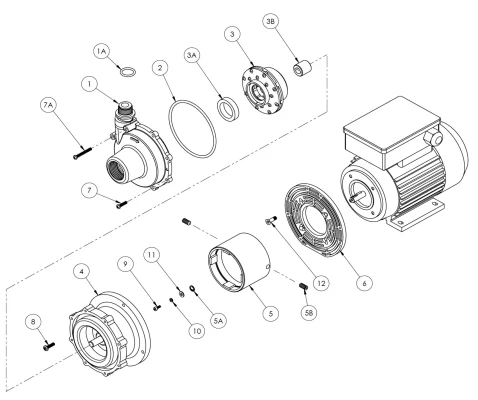

Cấu trúc kín 100% của buồng bơm nam châm từ tính DB Series
Với kích thước cực kỳ nhỏ gọn và cột áp đạt 7.5 mét, DB5 được lắp ráp dạng hút ngập, phục vụ hoàn hảo cho các lĩnh vực:

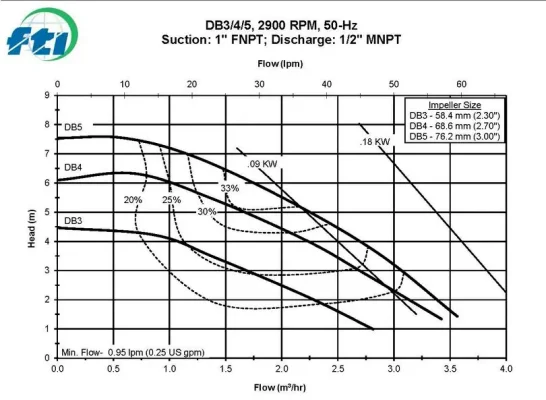

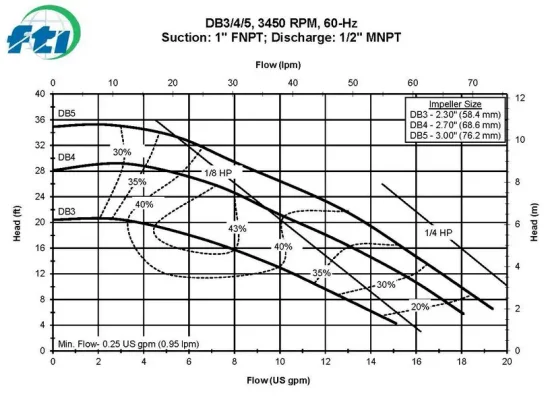

Đường cong hiệu suất tổng quan của DB Series (DB5 nằm ở nhóm giữa bên trái bản đồ)
Trả lời: Cột áp của máy bơm ly tâm phụ thuộc trực tiếp vào đường kính cánh quạt (Impeller) và công suất động cơ. Mặc dù dùng chung cổng ống, DB5 được thiết kế với cánh quạt lớn hơn (Đường kính 7.6 cm so với 6.9 cm của DB4), kết hợp với motor mạnh hơn. Lực ly tâm tạo ra lớn hơn giúp DB5 đẩy hóa chất vọt lên độ cao 7.5 mét, thích hợp để bơm lên các bồn chứa đặt ở tầng lầu hoặc tháp làm mát.
Trả lời: Đây là ứng dụng tuyệt vời dành cho DB5. Trong thiết bị y tế hoặc máy Laser, hệ thống làm mát yêu cầu hoạt động 24/7, tuyệt đối tĩnh lặng và không được phép rò rỉ dung môi làm mát ra bo mạch điện tử. Công nghệ dẫn động từ (seal-less) của DB5 loại bỏ hoàn toàn phớt cơ khí – nguyên nhân gây rỉ nước, đồng thời động cơ siêu nhỏ (0.1 HP) vận hành cực êm, hoàn toàn đáp ứng các tiêu chuẩn khắt khe của ngành thiết bị OEM.
Trả lời: Rất hạn chế. Đặc thù của bơm dẫn động từ là chất lỏng bơm sẽ đi qua các khe hở siêu nhỏ giữa trục tĩnh và bạc đạn (bushing) để làm mát. Nếu hóa chất có chứa nhiều cặn rắn sắc nhọn (như cát, mạt kim loại), chúng sẽ lọt vào khe hở này gây kẹt trục hoặc làm mòn xước bạc đạn rất nhanh. DB5 chỉ nên dùng cho hóa chất tinh khiết. Nếu dung dịch có cặn, bạn bắt buộc phải lắp bộ lọc (Strainer) ở đầu hút của máy bơm.
