Van bướm DPX DPAX DPX3

Van bướm DPX DPAX DPX3 là gì?

Van bướm (butterfly valve) là loại van đóng ngắt vận hành xoay 1/4 vòng, dùng một đĩa van mỏng lắp trên trục đặt vuông góc với dòng chảy để đóng hoặc mở đường ống. Khi mở, đĩa van xoay song song với dòng chảy nhưng vẫn nằm trong lòng ống — khác với van bi, nơi viên bi khoan lỗ xuyên tâm tạo đường ống thông suốt khi mở. Nhờ đĩa mỏng và cấu trúc gọn, van bướm có chiều dài lắp đặt (face-to-face) ngắn hơn nhiều loại van đóng ngắt khác, phù hợp cho đường ống cỡ lớn trong không gian hạn chế. Dòng DPX (vận hành tay), DPAX (vận hành khí nén) và DPX3 là họ van bướm vệ sinh thế hệ mới của Definox (Pháp), thiết kế hình học không tạo vùng đọng (no retention zones) cho các vị trí đóng ngắt và chuyển hướng dòng trên dây chuyền chế biến vi sinh.

Cấu tạo & cơ chế vận hành

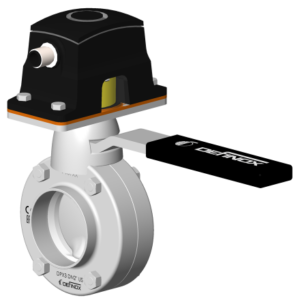

Đĩa van và gioăng làm kín thế hệ mới được thiết kế liền mạch với thân van, giữ đường đi dòng chảy thẳng, giảm tổn thất áp suất và hạn chế điểm đọng sản phẩm — yêu cầu bắt buộc để vệ sinh CIP/SIP hiệu quả. Bản DPX vận hành bằng tay gạt đơn, có 5 vị trí mở trung gian, toàn bộ tay gạt chế tạo bằng inox. Bản DPAX dùng bộ truyền động khí nén tháo rời được, có thể cấu hình linh hoạt thường mở (NO), thường đóng (NF) hoặc tác động kép (DE) tùy sơ đồ điều khiển của dây chuyền; tương thích hộp điều khiển Sorio của Definox và có thể lắp bộ định vị 4/20 mA để điều tiết lưu lượng liên tục thay vì chỉ đóng/mở hai vị trí. Đầu dò kiểu M12 hoặc cảm biến IO-Link tự chẩn đoán cho phép giám sát trạng thái van từ hệ SCADA/PLC.

Van bướm hay van bi — chọn loại nào cho ứng dụng của bạn?

Van bướm phù hợp khi cần đóng ngắt đường ống cỡ lớn với trọng lượng và chi phí thấp hơn, không gian lắp đặt hẹp (chiều dài face-to-face ngắn), hoặc cần điều tiết lưu lượng liên tục qua nhiều vị trí mở trung gian — đặc biệt với bản DPAX kết hợp bộ định vị 4/20 mA. Van bi, xem thêm dòng DBX DBAX của Definox, phù hợp hơn khi cần đóng kín không rò rỉ ở áp suất vận hành cao hơn, dải nhiệt độ rộng hơn, hoặc dòng chảy có hạt rắn/bột dễ mắc kẹt tại mép đĩa van bướm — nhờ thiết kế full-port giữ nguyên tiết diện trong của đường ống khi mở. Kỹ sư TKT tư vấn chọn đúng loại van theo môi chất, áp suất vận hành và sơ đồ P&ID thực tế của dây chuyền.

Vật liệu, kết nối & tiêu chuẩn vệ sinh

Thân và đĩa van chế tạo từ thép không gỉ 1.4404/316L, độ nhám bề mặt tiếp xúc sản phẩm đạt Ra 0,8 µm (đánh bóng 180 grit) theo tiêu chuẩn vệ sinh 3-A và EHEDG. Gioăng làm kín có các lựa chọn EPDM, FKM hoặc HNBR tùy môi chất và chế độ tiệt trùng nhiệt. Kiểu đấu nối linh hoạt: đầu trơn hoặc ren, clamp đúc liền thân, lắp giữa mặt bích (interflange), hoặc chuẩn vệ sinh DIN 11851/DIN vô trùng 11864 — cho phép tháo lắp nhanh khi vệ sinh hoặc bảo trì định kỳ. Van đạt các chứng nhận ATEX, CE, FDA tùy cấu hình đặt hàng.

Lắp đặt & bảo trì

Nhờ chiều dài lắp đặt ngắn và bộ truyền động DPAX tháo rời độc lập với thân van, việc thay gioăng hoặc bảo trì bộ truyền động không đòi hỏi tháo toàn bộ van khỏi đường ống — giảm thời gian dừng dây chuyền. TKT khuyến nghị kiểm tra định kỳ gioăng làm kín và trục đĩa van, đặc biệt ở các vị trí chịu chu kỳ đóng/mở tần suất cao hoặc tiếp xúc hóa chất tẩy rửa CIP nồng độ cao.

Ứng dụng thực tế

Van bướm DPX DPAX DPX3 dùng rộng rãi cho các vị trí đóng ngắt và chuyển hướng dòng trên dây chuyền chế biến thực phẩm & đồ uống, thực phẩm trẻ em, mỹ phẩm, dược phẩm và hóa mỹ phẩm — mọi vị trí trên P&ID cần thao tác đóng/mở nhanh, dễ vệ sinh và không tạo vùng đọng sản phẩm giữa các mẻ sản xuất.

Mua van bướm Definox chính hãng tại TKT

Thái Khương Pumps phân phối chính hãng van bướm DPX DPAX DPX3 của Definox (Pháp) tại Việt Nam, tư vấn chọn cỡ, kiểu đấu nối, gioăng làm kín và cấu hình vận hành (tay hoặc khí nén) theo môi chất và sơ đồ công nghệ thực tế của khách hàng. Liên hệ 0941.400.488 để được báo giá.
