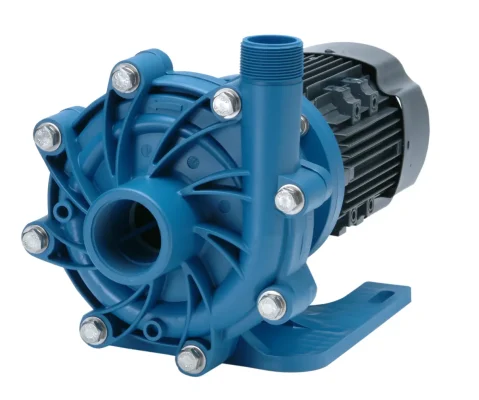

Bơm dẫn động từ Finish Thompson DB 15 (thuộc hệ sinh thái DB Series) là một cỗ máy xử lý hóa chất hiệu suất cao, được thiết kế theo nguyên lý hút ngập (Flooded Suction). Khác với các dòng bơm dùng phớt cơ khí, DB15 ứng dụng công nghệ Magnetic Drive (Không phớt) giúp niêm phong buồng bơm tuyệt đối, chặn đứng mọi rủi ro rò rỉ hóa chất độc hại. Máy sở hữu hiệu suất thủy lực lên đến 70%, tạo ra lưu lượng mạnh mẽ 29.1 m³/h và cột áp 27 mét. Đây là “trái tim” lý tưởng cho các hệ thống lọc sinh học (Bio-filtration), mạ điện và vận chuyển lưu chất tỷ trọng cao.
Trong ngành công nghiệp hóa chất, sự cố rò rỉ tại trục bơm có thể gây thảm họa ăn mòn và ô nhiễm môi trường. Dòng bơm FTI DB15 giải quyết triệt để nỗi lo này nhờ các yếu tố thiết kế xuất sắc:
Dữ liệu kỹ thuật chính xác được công bố từ tập đoàn Finish Thompson Inc (USA):
| Chỉ tiêu kỹ thuật | Thông số định mức FTI DB15 |
|---|---|
| Cổng kết nối (Hút x Xả) | Suction 2″ (50mm) x Discharge 1.5″ (38mm) |
| Chuẩn kết nối | NPT, BSP, Mặt bích (Flange) hoặc Kẹp Union |
| Lưu lượng tối đa | 29.1 m³/h (136 gpm) tại tốc độ 2900 RPM |
| Cột áp đẩy tối đa (Max Head) | 27 mét (98 ft) tại 2900 RPM |
| Áp suất làm việc tĩnh | 90 psi (6.2 bar) |
| Sức tải tỷ trọng hóa chất (S.G) | Lên đến trên 1.8 |
| Dải công suất động cơ | 0.71 kW đến 2.47 kW |
| Vật liệu thân vỏ (Wetted Parts) | Polypropylene (Nhựa PP) hoặc PVDF |
| Nhiệt độ hoạt động giới hạn | Bản PP: 180ºF (82ºC) / Bản PVDF: 220ºF (104ºC) |
Thách thức lớn nhất của các nhà máy là nhân viên vô tình để máy bơm chạy trong tình trạng cạn nước (chạy khô). Do không có lưu chất bôi trơn, ổ trục ma sát cực mạnh và gây nóng chảy buồng bơm. Để ngăn chặn thảm họa này, FTI DB15 được trang bị:

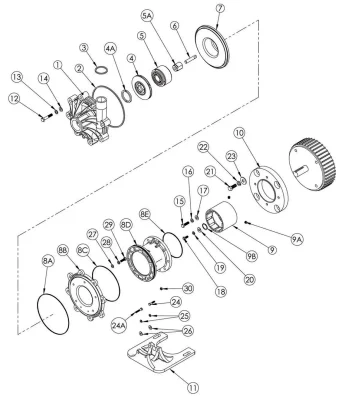

Cấu trúc vách ngăn Barrier bảo vệ tuyệt đối không rò rỉ
Dòng bơm từ FTI DB15 được lắp đặt dạng hút ngập (Flooded suction), đóng vai trò thiết yếu trong việc tuần hoàn liên tục các chất lỏng hóa học cho các ngành:

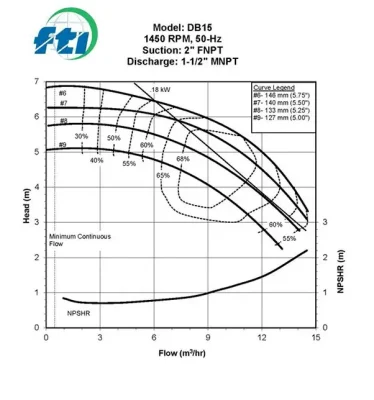

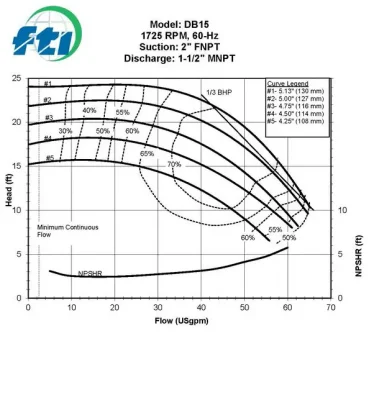

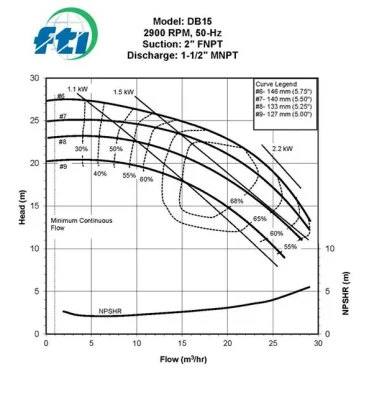

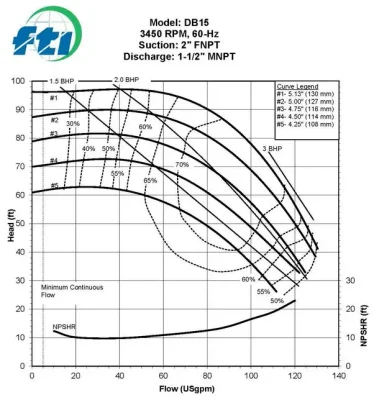

Đường cong hiệu suất (Family Curve) khái quát dải hoạt động của DB Series
Trả lời: Đây là một thiết kế thủy lực cực kỳ thông minh của FTI để chống lại hiện tượng xâm thực (Cavitation). Cổng hút 2 inch rộng rãi giúp hóa chất đi vào buồng bơm dễ dàng hơn, giảm tổn thất áp suất hút (NPSHr thấp). Trong khi đó, cổng xả 1.5 inch hẹp hơn sẽ gia tăng vận tốc và áp lực nén dòng chảy đi ra, giúp máy đẩy hóa chất vươn lên cột áp cao tới 27 mét một cách mượt mà.
Trả lời: Có, đây là ứng dụng thế mạnh của DB15. Dung dịch mạ điện (Electroplating) thường chứa hỗn hợp muối kim loại và axit cực kỳ ăn mòn. Vật liệu nhựa Polypropylene (PP) hoặc PVDF không tham gia phản ứng hóa học, đảm bảo bể mạ không bao giờ bị nhiễm ion kim loại từ thân máy bơm, giữ độ bóng sáng hoàn hảo cho sản phẩm xi mạ.
Trả lời: Bạn bắt buộc phải chọn cấu hình nhựa PVDF. Đối với nhựa tiêu chuẩn Polypropylene (PP), nhà sản xuất FTI giới hạn nhiệt độ vận hành tối đa ở mức 82ºC. Nếu bạn bơm dung dịch ở 95ºC bằng nhựa PP, vỏ máy sẽ mềm ra, gây móp méo và kẹt rách từ tính. Nhựa cao cấp PVDF (Kynar) chịu được nhiệt độ lên tới 104ºC, là lựa chọn an toàn duy nhất trong trường hợp này.
Sản phẩm được Thái Khương Pumps nhập khẩu nguyên chiếc từ Hoa Kỳ và áp dụng chế độ Bảo hành chính hãng 5 năm! Cần tính toán cột áp hoặc kiểm tra khả năng tương thích của chất lỏng? Hãy liên hệ ngay với kỹ sư của chúng tôi.
Cung cấp Catalogue, Manual (HDSD) và bản vẽ CAD/3D chi tiết phục vụ thiết kế dự án.
