Bơm hoá chất trục đứng CFV

Bơm hoá chất trục đứng CFV (CFV-N) là gì?

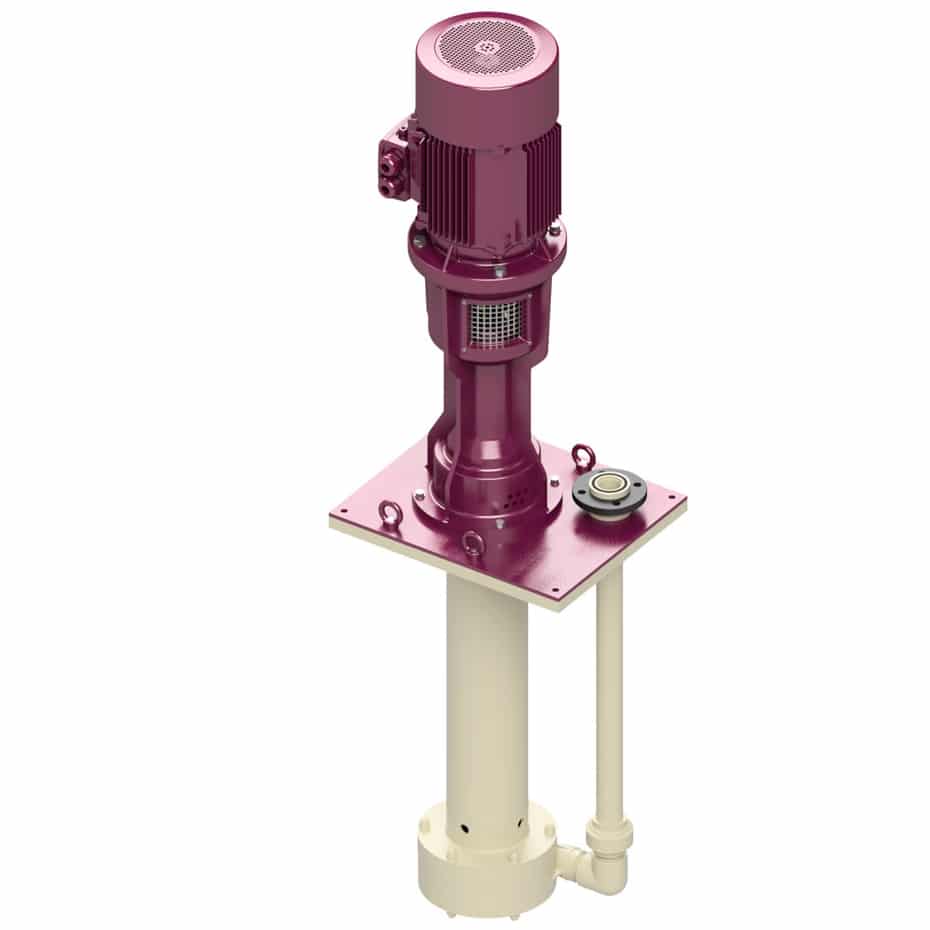

CFV (ký hiệu đầy đủ của hãng: CFV-N) là dòng bơm ly tâm trục đứng lắp trong bể/hố hoá chất (sump-mounted) thuộc họ Vitrum của Affetti (Ý, từ 1964) — phát triển riêng cho chất lỏng ăn mòn từ nhẹ đến nặng và điều kiện vận hành khắc nghiệt. Điểm khác biệt của CFV-N so với các dòng trục đứng nhựa thông thường: toàn bộ vỏ bơm và cột bơm được chế tạo bằng nhựa gia cường sợi thủy tinh (FRP), đúc theo công nghệ RTM (Resin Transfer Moulding) bằng nhựa vinyl ester gia cường sợi thủy tinh dài — chịu được dải nhiệt độ rộng -45°C đến 120°C. Thái Khương Pumps là nhà phân phối chính hãng Affetti tại Việt Nam.

Cấu tạo trục: bạc dẫn hướng — khác với kiểu cantilever

Theo tài liệu kỹ thuật hãng, CFV-N là bơm trục nối dài (long-coupled) có bạc dẫn hướng: trục bơm được đỡ bởi một bạc dẫn hướng tĩnh bằng PTFE-CG (tùy chọn SiC) và một bạc dẫn hướng quay bằng gốm Al2O3 (tùy chọn SiC) đặt gần cánh bơm, ngập trong chất lỏng bơm. Đây là điểm khác với thiết kế cantilever thực sự (như dòng CGV-S cùng họ) — cantilever không có bạc/bộ dẫn hướng nào gần cánh bơm, trục chỉ đỡ bởi vòng bi phía trên. Nhờ bạc dẫn hướng chịu mài mòn (gốm/PTFE) đỡ trục dọc theo cột, CFV-N cho phép lắp cột dài hơn (tới 5 m) so với cantilever thuần túy — phù hợp bể/hố sâu. Trục bằng inox SS316 hoặc thép carbon 42CrMo4, gia công từ phôi đặc, bọc kín bằng nhựa nhiệt dẻo; có hệ điều chỉnh trục dọc trục bù hao mòn cánh bơm, khôi phục hiệu suất ban đầu.

Vật liệu chế tạo

Chi tiết tiếp xúc chất lỏng bơm là nhựa nhiệt dẻo kỹ thuật PP / PVDF / PE-HD chọn theo môi chất; vỏ bơm và cột bằng FRP (composite sợi thủy tinh + vinyl ester) thành dày, chịu lực cơ học và hoá chất tốt. Cánh bơm bán hở (semi-open) có cánh cân bằng phía sau tự cân bằng lực dọc trục, lõi kim loại bọc kín bên trong. Ống xả nhựa nhiệt dẻo; tấm đế PP thành dày gia cường thép; bộ chuyển đổi trung gian bằng gang chứa gối đỡ vòng bi và khớp nối đàn hồi — tháo động cơ mà không cần tháo bơm khỏi bể. Động cơ 3 pha không đồng bộ chuẩn IEC (bản NEMA theo yêu cầu).

Thông số kỹ thuật đã xác thực

Theo trang sản phẩm chính hãng Affetti (affetti.com), CFV-N có: chiều dài cột bơm khả dụng 500–5.000 mm (0,5–5 m) — lắp sâu trong bể/hố hoá chất; dải nhiệt độ chất lỏng -45°C đến 120°C (vật liệu FRP dòng Vitrum); tốc độ động cơ tiêu chuẩn 1450/2900 vòng/phút ở 50Hz, 1750/3450 vòng/phút ở 60Hz. Phụ kiện tùy chọn: chụp che mưa động cơ, lưới lọc đường hút, ống nối dài đường hút. Lưu lượng/cột áp theo từng cỡ máy cấu hình theo datasheet gốc và điều kiện hoá chất dự án — TKT xác nhận khi báo giá.

Khi nào chọn CFV thay vì CGV-S?

CFV và CGV-S đều là bơm trục đứng sump nhựa kỹ thuật của Affetti nhưng khác cấu tạo trục. Chọn CFV khi cần lắp sâu (bể/hố tới 5 m), chất lỏng ăn mòn nặng và/hoặc nhiệt độ khắc nghiệt (nhờ vỏ FRP chịu -45~120°C) — phù hợp khử mặn nước biển, xử lý nước, nuôi trồng thủy sản/bể cá biển, khai khoáng theo danh mục ứng dụng của hãng. Chọn CGV-S khi hố nông hơn (tới 1,5 m) nhưng chất lỏng có hạt rắn mài mòn mạnh hoặc rủi ro chạy khô — CGV-S loại bỏ hoàn toàn bạc dẫn hướng ngập trong chất lỏng, không có chi tiết nào bị mài mòn bởi hạt rắn ngoài cánh bơm. Kỹ sư TKT tư vấn chọn đúng dòng theo độ sâu bể và tính chất chất lỏng thực tế.

Ứng dụng thực tế

Theo trang sản phẩm hãng, CFV-N được ứng dụng tại: nhà máy thép, xử lý nước & khử mặn nước biển, dệt nhuộm, hoá chất & hoá dầu, thẩm thấu ngược (RO), nuôi trồng thủy sản & bể cá cảnh biển, khai khoáng, giấy, phân bón, mạ bo mạch điện tử (PCB), biodiesel, ô tô và xử lý khí. Tại Việt Nam, TKT thường tư vấn CFV cho bể hoá chất ăn mòn sâu, hệ tiền xử lý khử mặn, và hệ xử lý nước thủy sản cần bơm bền, không cần mồi.

Lắp đặt & bảo trì

Lắp CFV thẳng đứng, chọn chiều dài cột phù hợp độ sâu bể (500–5.000 mm) để phần thủy lực luôn ngập, hút mức thấp không cần mồi. Vì bạc dẫn hướng là chi tiết hao mòn (dù chịu mài mòn PTFE/gốm), cần kiểm tra định kỳ độ rơ trục và thay khi mòn quá mức để tránh rung, lệch trục. Nên lắp lưới lọc đường hút chặn dị vật, dùng chụp che mưa nếu động cơ ngoài trời. Khớp nối đàn hồi cho phép bảo trì động cơ mà không cần nâng cả cụm bơm khỏi bể.

Mua CFV Affetti chính hãng tại Thái Khương Pumps

Thái Khương Pumps là nhà phân phối chính hãng Affetti tại Việt Nam. TKT tư vấn chọn vật liệu PP/PVDF/PE-HD theo bảng tương thích hoá chất, chiều dài cột theo độ sâu bể, gửi datasheet gốc, hỗ trợ lắp đặt và bảo hành theo chính sách nhà sản xuất. Liên hệ 0941.400.488 để được tư vấn kỹ thuật.

Nguồn thông số: affetti.com (trang sản phẩm chính hãng) + dữ liệu WooCommerce đã xác thực. Phân phối chính hãng tại Việt Nam bởi Thái Khương Pumps — hỗ trợ kỹ thuật, cấu hình, phụ tùng và báo giá.
