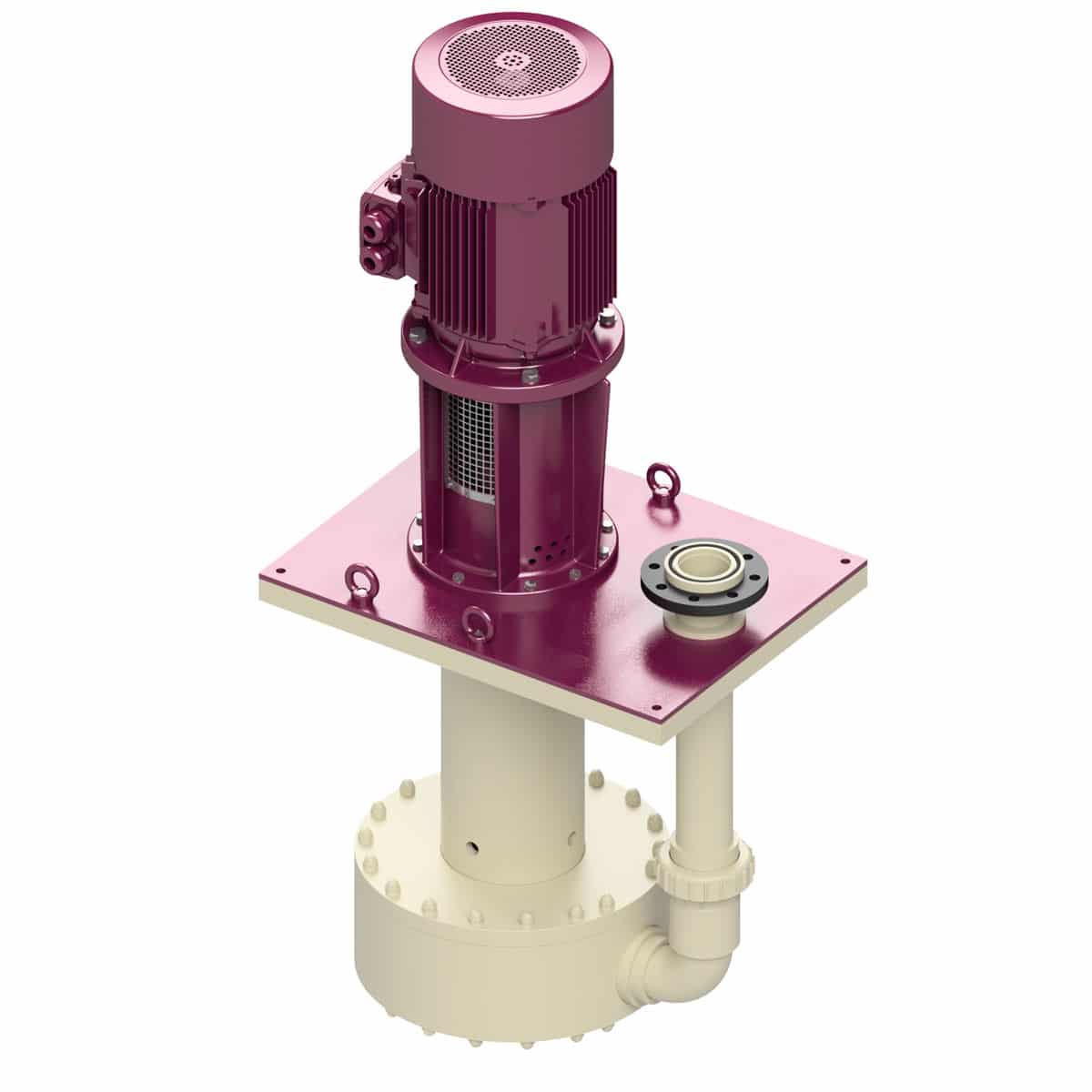

Bơm hoá chất trục đứng CMV

Bơm hoá chất trục đứng CMV-Q/CMV-QS là gì?

CMV là dòng bơm ly tâm trục đứng monobloc của Affetti (Ý), chế tạo hoàn toàn bằng nhựa kỹ thuật kháng ăn mòn (PP/PVDF/PEHD/PE-UHMW) để bơm chất lỏng ăn mòn — axit, bazơ, dung môi. Bơm lắp trực tiếp trong bể hoặc hố chứa hoá chất (dạng sump), phần cột bơm ngâm trong chất lỏng nên hút được ở mức thấp mà không cần mồi trước khi khởi động. Affetti sản xuất CMV theo 2 cấu hình: CMV-Q (close-coupled, có bạc dẫn hướng) và CMV-QS (cantilever, không bạc dẫn hướng) — cùng vật liệu, khác cách đỡ trục.

CMV-Q (close-coupled + bạc dẫn hướng) khác CMV-QS (cantilever) thế nào?

Theo tài liệu kỹ thuật của Affetti, CMV-Q có trục giữ cứng vào motor và dẫn hướng bằng bạc tĩnh (Al2O3, hoặc PTFE-CG cho cột dài 1000–2000mm) và bạc quay (PTFE-CG, hoặc Al2O3 cho cột dài 1000–2000mm) — hai bạc này ngâm trong chất lỏng bơm và được bôi trơn bởi chính chất lỏng đó, cho phép cột bơm dài tới 2000mm. Ngược lại, CMV-QS dùng thiết kế cantilever — trục gắn cứng vào motor mà không qua bạc dẫn hướng ngâm chất lỏng — giới hạn cột bơm ngắn hơn (250–500mm) nhưng bù lại chịu được chất lỏng lẫn hạt rắn tốt hơn (không mài mòn bạc), chi phí bảo trì thấp hơn và chạy khô (dry-run) được mà không hỏng bạc dẫn hướng — vì đơn giản là không có bạc nào để hỏng.

Vật liệu & nhiệt độ làm việc

Phần tiếp xúc chất lỏng (thân bơm, cánh bơm, cột bơm, đường ống xả) chế tạo từ PP, PVDF, PEHD hoặc PE-UHMW tuỳ dải kích thước máy; gioăng/phớt O-ring bằng EPDM, FPM hoặc FFKM theo hoá chất; trục bơm bằng thép hợp kim 39NiCrMo3 bọc kín hoàn toàn bằng nhựa kỹ thuật, gia công từ phôi đặc. Dải nhiệt độ làm việc theo vật liệu: PP 0°C–80°C, PVDF −10°C–100°C, PEHD −5°C–70°C — chọn vật liệu theo cả tính ăn mòn lẫn nhiệt độ vận hành thực tế của hoá chất.

Thông số kỹ thuật đã xác minh

Dải kích thước máy CMV theo catalogue hãng trải từ 25-100 đến 125-250 (mã kích thước cửa hút-cửa xả/cánh bơm), lắp bích tiêu chuẩn ISO (ANSI/JIS theo yêu cầu), motor điện 3 pha không đồng bộ theo tiêu chuẩn IEC (NEMA theo yêu cầu), tần số 50/60Hz. Mỗi bơm xuất xưởng được kiểm tra thuỷ lực-cơ khí riêng lẻ với nước 18°C và bảo hành áp lực tới PN10. Cột bơm (phần ngâm trong bể) có nhiều chiều dài tuỳ cấu hình — 250/500/750/1000/1250/1500/1750/2000mm (CMV-Q) — vừa độ sâu bể thực tế của công trình. Lưu lượng/cột áp cụ thể cấu hình theo điểm làm việc và hoá chất của từng dự án — TKT tư vấn chọn kích thước máy phù hợp theo yêu cầu cụ thể.

Lắp đặt & bảo trì

CMV-Q có đầu bôi trơn/rửa bạc dẫn hướng riêng (chỉ có ở dòng CMV/CLV) để xả cặn bám quanh bạc trong quá trình vận hành, giúp kéo dài tuổi thọ bạc khi bơm hoá chất lẫn tạp chất nhẹ. Phụ kiện đi kèm gồm mặt bích nối đường xả, tấm che mưa cho motor, lưới lọc lắp đầu hút và ống nối dài đầu hút — hỗ trợ lắp đặt trong điều kiện bể ngoài trời. CMV-QS (cantilever) có thể chứng nhận theo ATEX 94/9/EC khi công trình yêu cầu vận hành trong khu vực có nguy cơ cháy nổ.

Khi nào chọn CMV-Q, khi nào chọn CMV-QS?

Chọn CMV-Q khi bể hoá chất sâu (cần cột bơm dài tới 2000mm) và chất lỏng tương đối sạch, ít hạt rắn — bạc dẫn hướng ngâm chất lỏng giúp trục ổn định ở cột dài. Chọn CMV-QS khi chất lỏng lẫn hạt rắn (dễ mài mòn bạc), cần chi phí bảo trì thấp, muốn khả năng chạy khô an toàn, hoặc công trình yêu cầu chứng nhận ATEX — đổi lại chỉ lắp được ở bể nông hơn (tới 500mm).

Ứng dụng thực tế

CMV-Q/CMV-QS phù hợp xử lý nước công nghiệp & khử mặn (bể hoá chất tiền xử lý, vệ sinh màng RO), hoá chất & hoá dầu (bể chứa/hố gom axit, bazơ, dung môi), dệt nhuộm (bể hoá chất nhuộm, tẩy), mạ điện & xử lý bề mặt kim loại (bể mạ, anodizing), và nuôi trồng thuỷ sản & khử trùng nước biển (bể xử lý/khử trùng nước biển đầu vào).

Mua bơm CMV chính hãng tại TKT

Thái Khương Pumps phân phối chính hãng bơm hoá chất trục đứng CMV-Q/CMV-QS của Affetti (Ý) tại Việt Nam, tư vấn chọn cấu hình Q hay QS, vật liệu và kích thước máy theo hoá chất và bể chứa thực tế của công trình, hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách nhà sản xuất. Liên hệ 0941.400.488 để được tư vấn kỹ thuật và báo giá.
