Bơm trục đứng AK4 (thuộc Series AK của FTI – Mỹ) là dòng máy bơm truyền động từ tính (Magnetic Drive) được chế tạo hoàn toàn từ Thép không gỉ 316 (316SS) đúc nguyên khối. Với thiết kế trục đứng nhỏ gọn giúp tiết kiệm không gian lắp đặt, model AK4 mang lại hiệu suất làm việc ấn tượng với lưu lượng tối đa 7 m³/h, chịu nhiệt độ lên đến 149°C. Đây là cỗ máy hoàn hảo cho các ứng dụng luân chuyển hóa chất, dược phẩm và xử lý nước thải trong những môi trường khắc nghiệt nhất.

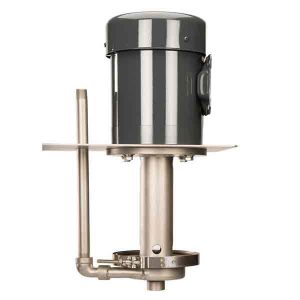

Bơm ly tâm trục đứng dẫn động từ Finish Thompson AK4 (Inox 316)
Sự kết hợp giữa công nghệ truyền động từ tính và vật liệu thép không gỉ nguyên khối giúp model AK4 sở hữu những đặc tính vận hành vượt trội:
Sơ đồ mặt cắt kỹ thuật dưới đây thể hiện rõ kết cấu truyền động từ tính không dùng phớt (Seal-less) và thiết kế ống hút/xả kéo dài đặc trưng của dòng bơm trục đứng FTI:
Chi tiết các bộ phận cấu thành bơm ly tâm trục đứng AK4 FTI
Thông số kỹ thuật định mức chứng minh sức mạnh của dòng bơm kim loại nhỏ gọn AK4:
| Chỉ tiêu kỹ thuật | Thông số định mức FTI AK4 |
|---|---|
| Kích thước cổng Hút / Xả | Hút: 0.75 inch (19 mm) / Xả: 0.5 inch (13 mm) |
| Chuẩn kết nối | NPT / BSP |
| Lưu lượng tối đa | Tại 2900 RPM (50Hz): 7 m³/h Tại 3450 RPM (60Hz): 39.1 gpm |
| Cột áp đẩy tối đa (Max Head) | Tại 2900 RPM: 11.7 mét Tại 3450 RPM: 59.6 feet |
| Áp suất làm việc tối đa | 100 psi (6.9 bar) |
| Khả năng xử lý tỷ trọng (S.G) | Lên đến 1.8 |
| Nhiệt độ hoạt động tối đa | 300°F (149°C) |
| Chiều dài cột bơm (Trục đứng) | 30 cm (12 inch) |
| Vật liệu Thân / Gioăng O-ring | Thép không gỉ 316 / FKM, EPDM, Buna hoặc PTFE bọc Silicone |
Dưới đây là các đường đặc tính vận hành của bơm AK4 tại các dải tốc độ vòng quay (RPM) khác nhau (1450, 1725, 2900, và 3500 RPM):
Hiệu suất tại 1450 RPM
Hiệu suất tại 1725 RPM
Hiệu suất tại 2900 RPM (50Hz)
Hiệu suất tại 3450/3500 RPM (60Hz)
Kết cấu dẫn động từ tính không rò rỉ cùng vật liệu Thép không gỉ 316 chịu nhiệt 149°C giúp máy bơm ly tâm trục đứng FTI AK4 giải quyết xuất sắc bài toán luân chuyển lưu chất trong các môi trường khắc nghiệt:
Trả lời: Bơm trục đứng thông thường phải dùng phớt cơ khí hoặc phớt chèn (packing) để làm kín trục quay, bộ phận này ma sát liên tục sẽ bị mài mòn và chắc chắn rò rỉ hóa chất sau một thời gian. Công nghệ truyền động từ tính (Magnetic Drive) trên model AK4 loại bỏ hoàn toàn phớt cơ khí, buồng bơm được bọc kín 100%. Nhờ đó, máy không bao giờ rò rỉ lưu chất, bảo vệ tuyệt đối an toàn cho nhân viên nhà máy và tiết kiệm chi phí thay phớt định kỳ.
Trả lời: Không nên. Thép không gỉ 316 (316SS) có khả năng chống ăn mòn cực tốt đối với các dung môi hữu cơ, dầu mỏ, dung dịch kiềm (Xút), nước muối và hóa chất tẩy rửa. Tuy nhiên, đối với các loại axit vô cơ mạnh, đặc biệt là Axit Clohidric (HCl) hoặc Axit Sunfuric loãng, ion Clo sẽ ăn mòn rỗ bề mặt Inox rất nhanh. Nếu cần bơm axit mạnh, bạn nên chuyển sang dòng bơm ly tâm thân Nhựa (Polypropylene hoặc PVDF) của Finish Thompson.
Trả lời: Thay vì phải vặn mở hàng tá bu lông/ốc vít bằng cờ lê để tháo buồng bơm như các thiết kế cũ, đai kẹp chữ V (V-clamp) bằng inox 304 trên FTI AK4 cho phép kỹ thuật viên tháo lắp toàn bộ vỏ bơm bằng tay cực kỳ nhanh chóng. Kết hợp với tính năng “kéo ra sau” (Back pull-out), bạn có thể vệ sinh cặn bẩn buồng bơm chỉ trong vài phút mà không cần tháo dỡ toàn bộ giá đỡ hay hệ thống ống cứng của bồn chứa.
