Chọn đúng Bơm cánh gạt
Từ định nghĩa, dải thông số đến 3 bước chọn model — tất cả trong một mạch.
Bơm cánh gạt trượt có rotor lệch tâm mang các cánh gạt trượt trong rãnh. Khi rotor quay, lực ly tâm đẩy cánh tì sát thành buồng bơm, tạo các khoang kín thay đổi thể tích để hút và đẩy lưu chất. Vì cánh luôn tì sát, khe hở không lớn dần theo độ mòn — đây là lý do lưu lượng giữ được lâu và cũng là lý do dòng này được chọn cho kho xăng dầu, nơi bơm chạy nhiều giờ mỗi ngày.
Cánh gạt là chi tiết mòn và thay được: khi tới kỳ, thay bộ cánh là bơm về lại đặc tính ban đầu, không phải thay cả bơm. Blackmer (Grand Rapids, Michigan — thuộc PSG/Dover, từ 1903) là dòng quen thuộc ở kho xăng dầu và trạm chiết nạp LPG, nhà máy đạt ISO 9001:2015, có bản inox và bản dẫn động từ (khớp từ) cho lưu chất không được phép rò rỉ.
1
Xác định lưu chất
Nói tên cụ thể, không nói chung là "dầu": DO, FO, LPG hay dung môi ra ba cấu hình khác nhau. LPG có áp hơi cao nên cần thiết kế chịu áp, van an toàn và phốt riêng. Lưu chất là thông tin quyết định nhiều nhánh nhất.
2
Chốt lưu lượng & chiều cao hút/đẩy
Lưu lượng quyết định cỡ bơm và công suất mô tơ. Xả bồn ngầm hay bơm lên xe bồn là hai bài toán hút khác nhau — nói rõ từ đầu để không phải làm lại cấu hình.
3
Chọn cấu hình làm kín & phòng nổ
Phốt cơ khí cho lưu chất thông thường; bản khớp từ khi không được phép rò rỉ. Khu vực xăng dầu thường yêu cầu chứng chỉ phòng nổ cho cả cụm, không riêng mô tơ. Kỹ sư TKT đối chiếu theo CO-CQ.
Hai loại cùng tên "bơm cánh gạt"
Ở Việt Nam, hai thứ rất khác nhau cùng mang tên bơm cánh gạt. Hỏi giá mà không nói rõ đang hỏi loại nào thì con số nhận về lệch nhau rất xa. Danh mục này là cột bên trái.
| Tiêu chí | Cánh gạt truyền dẫn (sliding vane) | Thuỷ lực cánh gạt (vane pump) |
|---|---|---|
| Bơm xăng dầu, LPG giữa bồn và xe bồn | Đúng loại | Không dùng cho việc này |
| Bơm dầu thuỷ lực trong máy ép, máy xúc | Không dùng cho việc này | Đúng loại |
| Dòng quen thuộc | Blackmer, Corken | Yuken PV2R, Vickers 2520/3520, Parker T6 |
| Cách chọn | Theo lưu chất, lưu lượng, chuẩn phòng nổ | Theo mã bơm của hệ thuỷ lực |
| Nơi lắp | Kho xăng dầu, trạm chiết nạp, xe bồn | Bên trong máy công trình, dây chuyền |
| Thái Khương cung cấp | Có — các dòng bên dưới | Không cung cấp dòng này |
Ứng dụng & danh mục
Dùng ở đâu — và chọn dòng nào?
Các ngành thường dùng dòng bơm này. Nếu nhu cầu khác, chuyển nhanh sang các dòng còn lại.
6 ngành ứng dụng tiêu biểu
Kho xăng dầu & xe bồn
Bơm truyền dẫn xăng dầu giữa bồn chứa, xe bồn và trạm xuất nhập.
LPG & trạm chiết nạp
Lưu chất bay hơi, áp hơi cao — cần thiết kế chịu áp và chuẩn phòng nổ.
Hoá chất & dung môi
Dung môi nhớt nhẹ, bay hơi — chọn theo vật liệu và kiểu làm kín.
Dầu nhớt & chiết rót
Xả bồn, chiết rót trong xưởng dầu nhớt — tận dụng tự mồi và hút cạn.
Thực phẩm & đồ uống
Lưu chất nhớt trong chế biến — cấu hình vật liệu theo yêu cầu vệ sinh.
Công nghiệp chung
Truyền dẫn lưu chất nhớt và dầu trong nhà máy, kho và dây chuyền.
Hỏi & đáp · Báo giá
Câu hỏi thường gặp
Là hai loại khác hẳn nhau dù cùng tên. Bơm thuỷ lực cánh gạt (Yuken PV2R, Vickers, Parker T6) bơm dầu thuỷ lực trong máy ép, máy xúc, bán theo mã bơm. Bơm cánh gạt truyền dẫn kiểu sliding vane (Blackmer, Corken) bơm xăng dầu, LPG, dung môi giữa bồn và xe bồn, chọn theo lưu chất, lưu lượng và chuẩn phòng nổ. Thái Khương cung cấp dòng sliding vane.
Cánh gạt tự bù mòn nên lưu lượng ổn định lâu dài, tự mồi và hút cạn tốt khi xả bồn, đồng thời xử lý được lưu chất bay hơi như xăng và LPG — đúng đặc thù kho xăng dầu và xe bồn.
LPG có áp hơi cao nên cần thiết kế chịu áp, van an toàn và vật liệu phốt riêng, kèm chứng chỉ phòng nổ cho toàn cụm. Các hạng mục này cộng vào giá và không cắt bớt được.
Bản khớp từ bỏ hẳn phốt cơ khí nên không còn đường rò rỉ ra ngoài, giá cao hơn bản phốt cơ khí. Cần khi lưu chất độc, dễ cháy hoặc không được phép rò rỉ theo quy định khu vực lắp đặt — chọn theo mức nguy hiểm của lưu chất, không theo ngân sách.
Giá mua cộng bộ cánh gạt thay định kỳ cộng phốt. Bơm chính hãng có cánh sẵn kho, thay nhanh trong ngày, nên giảm chi phí dừng kho so với chờ phụ tùng trôi nổi.

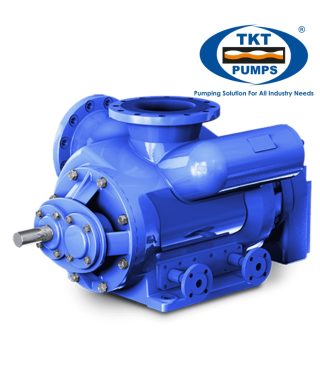

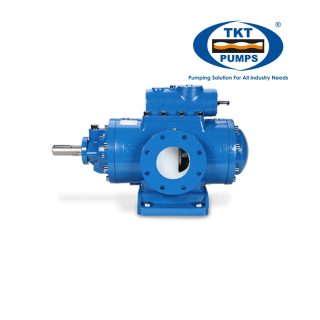

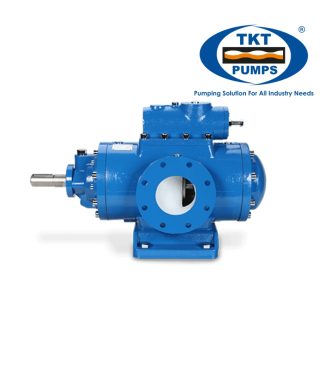

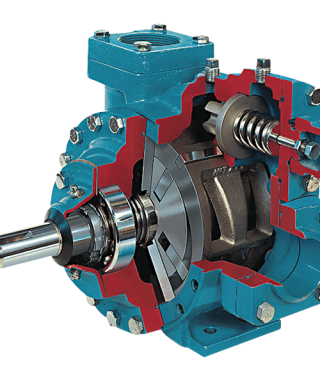

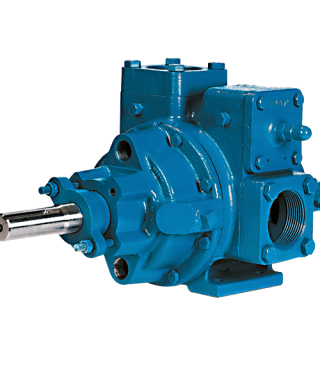

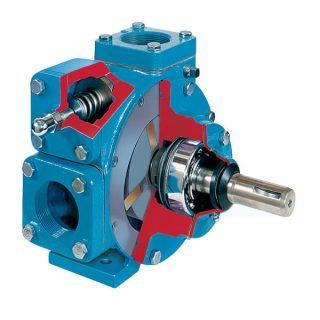

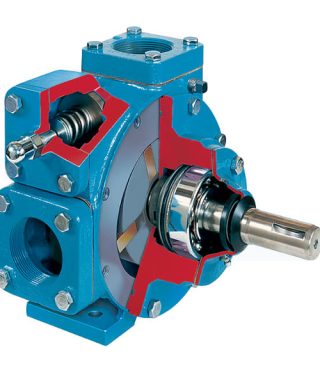

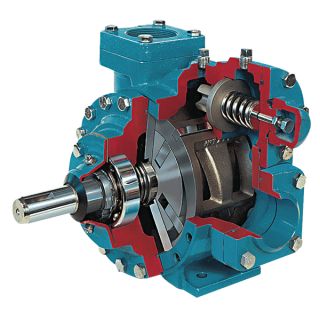

Các dòng cánh gạt NP, HXL, XLW, X và MLX cho xăng dầu, LPG, dung môi và dầu nhớt; cùng dòng trục vít S (hai trục và ba trục) cho lưu chất nhớt. Kỹ sư TKT chọn dòng theo lưu chất và điều kiện lắp đặt.
Trong 24h khi có lưu chất, lưu lượng, chiều cao hút/đẩy và yêu cầu phòng nổ. Báo giá kèm datasheet và phương án bộ phụ tùng dự phòng.
