Bơm ly tâm trục ngang hai cửa hút SCC

Bơm ly tâm hai cửa hút SCC là gì?

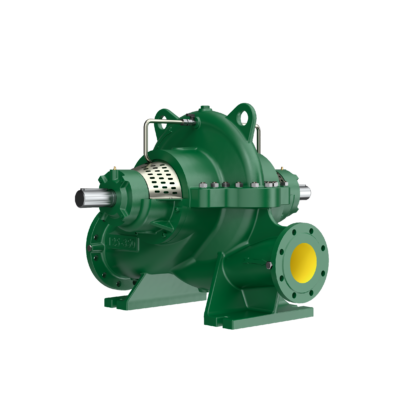

Bơm ly tâm trục ngang hai cửa hút SCC của Caprari (Ý) là dòng bơm thân tách đôi (split-case), thiết kế chắc chắn và gọn, cho hiệu suất cao, yêu cầu bảo trì thấp và độ bền lâu dài. Khác với bơm ly tâm trục ngang một cửa hút (end-suction) thông thường, cánh bơm SCC có hai cửa hút đối xứng hai bên — chất lỏng đi vào từ cả hai phía cánh bơm, giúp cân bằng lực dọc trục (axial thrust) và giảm tải lên ổ trục. Nhờ đó SCC đạt lưu lượng rất lớn (tới 2.500 l/s) mà vẫn vận hành êm, rung động thấp — phù hợp các trạm bơm quy mô lớn cần một hoặc vài tổ máy thay vì nhiều bơm nhỏ song song.

Cấu tạo tách đôi & bảo trì không tháo đường ống

Thân bơm SCC được chế tạo tách đôi theo mặt phẳng ngang đi qua tâm trục — nắp trên (upper casing) tháo rời độc lập để tiếp cận cánh bơm, ổ trục và bộ phận làm kín, trong khi đường ống hút và đẩy vẫn giữ nguyên vị trí lắp đặt, không cần tháo rời hệ thống đường ống công trình. Thiết kế này rút ngắn đáng kể thời gian kiểm tra và bảo trì so với bơm nguyên khối, đặc biệt quan trọng với các trạm bơm phải duy trì hoạt động liên tục. Trục kép (double shaft) hỗ trợ dải 2÷10 cực, tần số 50/60 Hz, công suất tới 3.000 kW; hiệu suất thủy lực trên 80% với động cơ đạt chuẩn IE3 hoặc IE4 giúp tiết kiệm điện khi vận hành liên tục dài hạn. Làm kín trục bằng gioăng (packing) hoặc phốt cơ khí tuỳ cấu hình, lắp đặt được cả trục ngang lẫn trục đứng.

Vì sao chọn thiết kế hai cửa hút cho lưu lượng lớn?

Ở bơm một cửa hút thông thường, toàn bộ lưu lượng phải đi qua một cửa vào của cánh bơm; khi lưu lượng tăng cao, tốc độ dòng chảy tại cửa hút tăng theo, làm tăng nguy cơ khí thực (cavitation) và giới hạn tốc độ quay khả dụng. Với cánh hai cửa hút của SCC, lưu lượng được chia đều cho hai đường vào đối xứng — mỗi bên chỉ xử lý một nửa lưu lượng tổng, giúp giảm tốc độ dòng chảy tại mỗi cửa hút, hạ yêu cầu NPSH và cho phép vận hành ổn định hơn ở các điểm lưu lượng lớn. Đây là lý do các dòng bơm split-case hai cửa hút như SCC thường được chọn cho trạm bơm cấp nước đô thị, PCCC lưu lượng lớn và tưới tiêu quy mô lớn thay vì ghép nhiều bơm end-suction nhỏ. Số cực động cơ linh hoạt (2÷10 cực) cũng giúp kỹ sư thiết kế chọn tốc độ quay phù hợp với đường cong hệ thống đường ống, thay vì bị giới hạn ở một dải tốc độ cố định.

Vật liệu, nhiệt độ vận hành & chứng nhận

Thân bơm SCC có bản tiêu chuẩn bằng gang, đồng thau hoặc inox tuỳ theo tính chất ăn mòn của lưu chất; theo yêu cầu dự án, Caprari còn cung cấp bản duplex và super duplex cho môi trường ăn mòn mạnh hơn như nước biển trong ứng dụng khử mặn. Bơm chịu được nhiệt độ lưu chất tới 140°C và có phiên bản lắp đặt trục đứng cho công trình hạn chế diện tích mặt bằng. Caprari vận hành theo hệ thống quản lý ISO 9001 (chất lượng), ISO 14001 (môi trường) và ISO 45001 (an toàn lao động); khi cấu hình làm bơm chữa cháy, dòng SCC có thể đáp ứng tiêu chuẩn linh kiện EN 12259-12 và UL 448 cho bơm hệ thống PCCC, cùng phiên bản đạt ATEX cho khu vực có nguy cơ cháy nổ.

Ứng dụng thực tế

Theo công bố của Caprari, dòng SCC phù hợp cho hệ thống dẫn nước (aqueduct), cấp nước sinh hoạt và công nghiệp quy mô lớn, cải tạo đất nông nghiệp, tưới tiêu, khử mặn (desalination) và nhiều quy trình công nghiệp cần lưu lượng lớn như tuần hoàn nước làm mát. Nhờ lưu lượng và cột áp cao, SCC cũng thường được chọn cho hệ thống bơm chữa cháy tại nhà máy, khu công nghiệp và công trình lớn — nơi cần một trạm bơm đáp ứng lưu lượng nước chữa cháy lớn trong thời gian ngắn thay vì lắp nhiều bơm nhỏ. Với các dự án khử mặn hoặc cấp nước ven biển, bản duplex/super duplex giúp bơm chịu được nước biển và hoá chất xử lý mà không bị ăn mòn nhanh như vật liệu tiêu chuẩn.

Mua bơm SCC Caprari chính hãng tại TKT

Thái Khương Pumps phân phối chính hãng bơm SCC Caprari (Ý) tại Việt Nam, tư vấn chọn vật liệu, số cực động cơ và cấu hình lắp đặt theo lưu chất, điểm vận hành và điều kiện công trình thực tế, hỗ trợ lắp đặt, vận hành thử và bảo hành theo tiêu chuẩn nhà sản xuất. Liên hệ 0941.400.488 để được kỹ sư TKT tính toán điểm làm việc và báo giá bơm SCC phù hợp với dự án của bạn.
