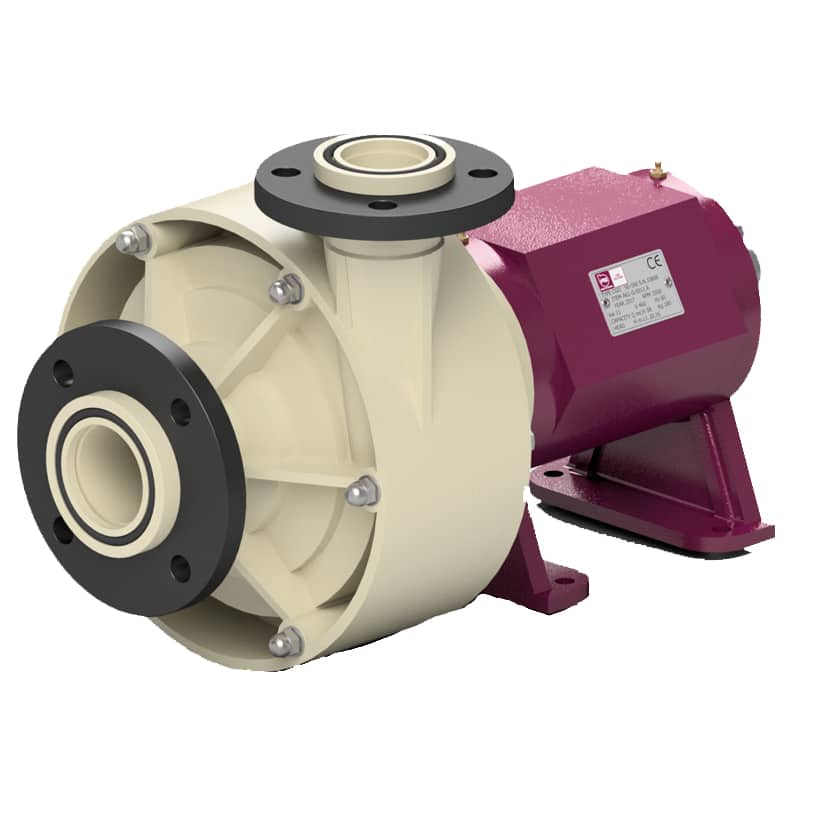

Bơm ly tâm normalized CGI/CDI (ISO 2858)

Bơm ly tâm normalized CGI/CDI (ISO 2858) là gì?

CGI/CDI là dòng bơm ly tâm chuẩn hóa (normalized) theo ISO 2858/ISO 5199 hiện hành của Affetti (Ý), chế tạo hoàn toàn bằng nhựa kỹ thuật. “Chuẩn hóa” nghĩa là kích thước lắp đặt (tâm trục, mặt bích, chiều cao trục) tuân theo tiêu chuẩn quốc tế cố định — cho phép thay thế bơm giữa các hãng khác nhau cùng tuân ISO 2858 mà không cần đổi hệ ống hay bệ móng. Theo trang sản phẩm hãng, CGI/CDI gồm 2 nhóm biến thể: CGI-L/S/T (kết nối tiêu chuẩn — long-coupled) và CDI-QL/QS/QT (hệ Quick-Lock — close-coupled monobloc). Thái Khương Pumps là đơn vị phân phối thiết bị Affetti chính hãng tại Việt Nam.

CGI (long-coupled) khác CDI (Quick-Lock) thế nào?

CGI-L/S/T dùng cấu hình long-coupled truyền thống: bơm và động cơ lắp riêng trên chung bệ đế, nối qua khớp nối trục (coupling) — cho phép thay động cơ độc lập, dễ bảo trì/căn chỉnh lại khi cần. CDI-QL/QS/QT dùng hệ Quick-Lock close-coupled monobloc: thân bơm gắn trực tiếp lên mặt bích động cơ qua cơ cấu khóa nhanh, giảm số điểm căn chỉnh, gọn hơn, thường tối ưu chi phí lắp đặt và diện tích chân đế cho dự án lắp mới. Ký hiệu L/S/T và QL/QS/QT tương ứng dải cỡ máy — kỹ sư TKT tra bảng cỡ theo điểm làm việc (lưu lượng/cột áp) thực tế của hệ thống.

Vật liệu chế tạo — chọn theo hóa chất

Thân bơm, cánh bơm và ống lót trục của cả CGI và CDI đều gia công cơ khí từ khối nhựa kỹ thuật đặc: PP (kinh tế, hợp bazơ/axit nhẹ/muối), PVDF (kháng hóa chất mạnh hơn — axit đậm đặc, dung môi, chất oxy hóa, chịu nhiệt tốt hơn) hoặc PE-UHMW (chịu mài mòn). Cánh bơm có 2 kiểu: semi-open (nửa hở, cho chất lỏng lẫn hạt rắn) hoặc closed (kín, cho chất lỏng nhiệt độ cao). Trục truyền động bằng thép hợp kim 42CrMo4; chi tiết kết cấu không tiếp xúc chất lỏng dùng thép carbon S235JR/gang G25 (CGI), một số cấu hình CDI có tùy chọn SS316. Gioăng làm kín chọn theo hóa chất: EPDM, FPM (FKM) hoặc FFKM.

Phớt cơ khí — 3 nhóm tùy chọn

Theo tài liệu hãng, CGI/CDI cung cấp 3 nhóm phớt cơ khí: bellow đàn hồi (trong/ngoài/xả đôi) cho chất lỏng ăn mòn vừa phải, không quá nóng; bellow PTFE (ngoài/xả đôi) cho ăn mòn mạnh và nhiệt độ cao; và gioăng O đàn hồi (trong/xả đôi), một số cấu hình CDI có tùy chọn vòng Hastelloy C276 cho ăn mòn đặc biệt cao. Bơm vận hành ở 4 mức tốc độ theo tần số lưới điện: 1450/2900 vòng/phút (50Hz) hoặc 1750/3500 vòng/phút (60Hz) — Việt Nam dùng lưới 50Hz.

Ứng dụng thực tế

Theo trang sản phẩm hãng, CGI/CDI bơm được các hóa chất ăn mòn phổ biến: axit sulfuric, clohydric, nitric, phosphoric, xút, natri hypoclorit, sắt clorua. Lĩnh vực ứng dụng công bố: luyện kim/thép, xử lý nước, hóa chất, hóa dầu, khai khoáng, dệt nhuộm, giấy, phân bón, khử mặn (desalination) và ô tô. TKT tra bảng tương thích hóa chất theo môi chất dự án để chọn đúng vật liệu và loại phớt.

Khi nào chọn CGI, khi nào chọn CDI?

Chọn CGI (long-coupled) khi cần linh hoạt thay động cơ độc lập hoặc công trình đã có sẵn bệ đế/động cơ chuẩn theo hệ long-coupled. Chọn CDI (Quick-Lock) cho dự án lắp mới cần tối ưu diện tích chân đế, giảm thời gian căn chỉnh trục khi lắp đặt hoặc thay thế. Cả 2 dùng chung tiêu chuẩn ISO 2858/5199 nên có thể hoán đổi kích thước lắp đặt với bơm chuẩn ISO khác nếu cần nâng cấp về sau.

Quan hệ với dòng CGD (bơm ly tâm trục ngang thế hệ trước)

CGI/CDI là dòng normalized ISO 2858 thế hệ mới trong danh mục Affetti — thay thế vai trò dòng CGD (chuẩn hóa ISO 2858/DIN 22858, khớp nối đàn hồi tiêu chuẩn) từng được liệt kê trên website hãng, nay không còn trong danh mục hiện hành. Cả CGD và CGI/CDI cùng nhóm chuẩn hóa ISO 2858, cùng vật liệu PP/PVDF; điểm khác chính là CGI/CDI bổ sung Quick-Lock và cập nhật vật liệu/tốc độ theo catalogue hiện hành. Khách hàng có model CGD hiện hữu cần phụ tùng nên liên hệ TKT để được tư vấn tương thích hoặc nâng cấp.

Lắp đặt & bảo trì

CGI/CDI lắp theo phương ngang trên bệ đế cố định; CGI cần căn chỉnh khớp nối trục đúng tâm khi lắp/thay động cơ, CDI (Quick-Lock) giảm bước này nhờ thiết kế monobloc. Không để bơm chạy khô để tránh hỏng phớt cơ khí; kiểm tra định kỳ gioăng theo tuổi thọ hóa chất tiếp xúc.

Mua CGI/CDI Affetti chính hãng tại Thái Khương Pumps

Thái Khương Pumps là nhà phân phối thiết bị Affetti chính hãng tại Việt Nam. TKT tư vấn chọn biến thể CGI hoặc CDI, cỡ máy, vật liệu (PP/PVDF/PE-UHMW) và loại phớt theo hóa chất và điểm làm việc thực tế của hệ thống, gửi bảng tương thích hóa chất, hỗ trợ báo giá và phụ tùng. Liên hệ 0941.400.488 để được tư vấn kỹ thuật.

Nguồn thông số: affetti.com (trang sản phẩm CGI/CDI, ISO 2858/EN 22858). Phân phối chính hãng tại Việt Nam bởi Thái Khương Pumps — hỗ trợ kỹ thuật, vật liệu, phụ tùng và báo giá.
