API 610 là tiêu chuẩn của Viện Dầu khí Hoa Kỳ cho bơm ly tâm dùng trong lọc dầu, hoá dầu và chế biến khí. Tiêu chuẩn chia bơm thành ba nhóm theo cách đỡ trục: OH một đầu đỡ, BB đỡ hai đầu trục và VS treo đứng. Bản quốc tế tương đương là ISO 13709.
Trong hồ sơ thầu ngành dầu khí, dòng “bơm theo API 610” xuất hiện gần như mặc định. Nhưng khi xuống tới bước chọn thiết bị, câu hỏi thật lại là chọn nhóm nào trong ba nhóm, và vì sao cùng một vị trí lại có hai phương án chênh nhau đáng kể về chi phí. Bài này giải thích cách phân nhóm và cơ sở để chọn.
API 610 quy định những gì
Khác với tiêu chuẩn chỉ nêu kích thước lắp lẫn, API 610 đi vào yêu cầu vận hành. Tiêu chuẩn đặt ra mức tối thiểu cho vật liệu theo môi chất, giới hạn độ rung, tuổi thọ ổ trục và phớt, quy trình thử nghiệm tại xưởng, cùng bộ hồ sơ phải bàn giao. Mục tiêu là bơm chạy liên tục nhiều năm trong điều kiện môi chất nóng, ăn mòn hoặc dễ cháy.
Đó cũng là lý do bơm API 610 có giá khác hẳn bơm quá trình thông thường. Phần chênh nằm ở vật liệu, dung sai chế tạo và khối lượng thử nghiệm, không phải ở thương hiệu.
Một hiểu nhầm phổ biến: không có chứng nhận API 610 cho bơm. API 610 không nằm trong danh mục tiêu chuẩn được cấp dấu monogram của Viện Dầu khí Hoa Kỳ. Cách viết đúng trong hồ sơ là thiết kế theo API 610 hoặc tuân thủ API 610. Nếu một đơn vị chào hàng ghi “được chứng nhận API 610”, nên hỏi lại họ dẫn chiếu chứng chỉ nào.
Ba nhóm OH, BB và VS
Cách phân nhóm dựa trên vị trí cánh bơm so với ổ trục. Nghe kỹ thuật nhưng hệ quả rất thực tế: nó quyết định bơm chịu được cột áp bao nhiêu, lắp ở đâu và bảo trì thế nào.
| Nhóm | Cấu tạo | Dùng cho vị trí nào |
|---|---|---|
| OH Overhung | Cánh bơm nằm ngoài ổ trục, một đầu đỡ. Gồm bản gá chân đế (OH1) và gá tâm trục (OH2) | Dịch vụ quá trình thông dụng trong dây chuyền. Bản gá tâm trục giữ đồng tâm khi thân bơm giãn nở nên dùng được cho môi chất nhiệt độ cao |
| BB Between-bearing | Trục được đỡ ở cả hai đầu. Từ BB1 một tầng tới BB5 đa tầng vỏ kép kiểu barrel | Lưu lượng lớn hoặc cột áp cao, chạy liên tục. BB5 dùng cho áp suất và nhiệt độ cao nhất trong nhà máy |
| VS Vertically suspended | Bơm treo đứng, cụm bơm nằm dưới mặt sàn. Từ VS1 hố ướt tới VS6 vỏ kép kiểu can | Hút từ hố thu, bể chứa âm. VS6 kiểu can dùng cho môi chất có NPSH khả dụng thấp như LPG và hydrocarbon nhẹ |
OH: nhóm phổ biến nhưng có bẫy nhiệt độ
Phần lớn vị trí bơm quá trình trong nhà máy dùng nhóm OH. Điểm cần lưu ý là chọn giữa OH1 và OH2. OH1 gá chân đế dưới thân bơm, đơn giản và kinh tế hơn. OH2 gá theo tâm trục, nên khi thân bơm nóng lên và giãn nở, tâm trục không bị xê dịch. Với môi chất nóng, chọn OH1 để tiết kiệm thường dẫn tới lệch tâm và hỏng phớt sớm.
BB: chọn theo cột áp và cách bảo trì
Nhóm BB trải dài từ một tầng tới đa tầng. Điểm phân biệt quan trọng là kiểu bổ vỏ. Vỏ bổ dọc cho phép mở nắp trên để tiếp cận cụm quay. Vỏ bổ ngang chịu áp tốt hơn. Riêng BB5 có vỏ kép: một vỏ ngoài chịu áp bao lấy cụm bơm bên trong, khi bảo trì rút được cụm trong ra mà không tháo đường ống. Đây là lý do BB5 xuất hiện ở các vị trí mà thời gian dừng máy tốn kém.
VS: chọn khi lưu chất nằm dưới cao độ đặt bơm
Nhóm VS giải quyết bài toán hút. Khi lưu chất nằm trong hố sâu hoặc bể chứa âm, đặt bơm ngang phía trên sẽ vướng giới hạn NPSH. Bơm treo đứng đưa cụm bơm xuống dưới mức lưu chất. Bản VS6 kiểu can còn đặt cụm bơm trong một ống thép chôn sâu hơn nền, tăng thêm cột nước hút. Đó là cấu hình thường gặp với LPG và hydrocarbon nhẹ, nhóm môi chất dễ hoá hơi ngay tại cửa hút.
Chọn nhóm nào cho bài toán của mình
- Bơm quá trình thông dụng, nhiệt độ vừa phải: nhóm OH, ưu tiên OH1 nếu môi chất nguội và OH2 nếu nóng.
- Lưu lượng lớn, chạy liên tục: nhóm BB, bản một hoặc hai tầng.
- Cột áp cao, môi chất nóng, dừng máy tốn kém: BB5 vỏ kép kiểu barrel.
- Hút từ hố thu hoặc bể chứa âm: VS4 trục truyền động dài.
- NPSH khả dụng thấp, LPG và hydrocarbon nhẹ: VS6 kiểu can.
Trong thực tế, quyết định còn phụ thuộc mặt bằng, cao độ bể chứa và cách bố trí đường ống sẵn có. Hai nhà máy cùng lưu lượng vẫn có thể ra hai cấu hình khác nhau.
API 610 nằm ở đâu trong hệ tiêu chuẩn API
API 610 chỉ phủ bơm ly tâm. Cùng hệ còn hai tiêu chuẩn hay gặp trong hồ sơ dầu khí:
| Tiêu chuẩn | Phạm vi | Thương hiệu Thái Khương Pumps phân phối |
|---|---|---|
| API 610 | Bơm ly tâm quá trình | Arai Pump (Nhật Bản) – nhóm OH, BB, VS |
| API 675 | Bơm định lượng thể tích | Doseuro (Ý) – dòng PDP |

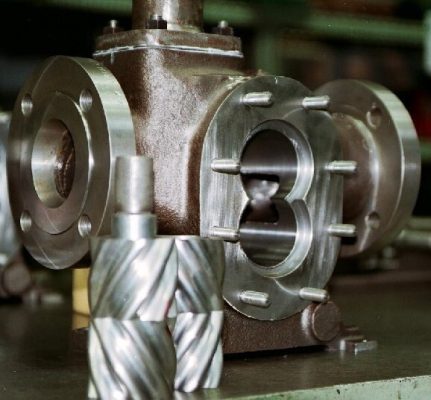

| API 676 | Bơm thể tích quay | Leistritz (Đức) – bơm trục vít · Arai Pump – bơm bánh răng |
Khi lập hồ sơ cho một cụm công nghệ, thường cần cả ba: bơm ly tâm chuyển môi chất chính, bơm định lượng châm hoá chất và bơm thể tích cho lưu chất nhớt.
Vật liệu và điều kiện biên
API 610 phân loại vật liệu theo môi chất, từ gang và thép cacbon cho dịch vụ nhẹ tới duplex, Alloy 20, Monel, Hastelloy và Titanium cho môi chất ăn mòn. Với axit đậm đặc ở nhiệt độ cao, một số nhà sản xuất còn làm bản lót Tantalum.
Dải làm việc phụ thuộc cấu hình. Ví dụ dòng bơm quá trình của Arai Pump công bố áp suất tới 300 bar và nhiệt độ từ -180 °C tới 850 °C, phủ cả dịch vụ siêu lạnh lẫn môi chất nóng chảy. Con số cụ thể cho từng kiểu bơm cần tra theo catalogue của nhà sản xuất, không suy từ dải chung.
Khi lập hồ sơ thầu: nên yêu cầu nhà sản xuất xác nhận bằng văn bản phiên bản API 610 áp dụng cho đúng cấu hình đặt hàng. Tiêu chuẩn đã qua nhiều lần soát xét và các tài liệu lưu hành trên thị trường có thể trích phiên bản khác nhau.
