Một nhà máy hóa chất từng thay màng bơm gần như mỗi quý cho cùng một vị trí bơm axit. Bơm không hỏng vì cơ khí — cụm khí nén vẫn tốt, lưu lượng vẫn đúng. Vấn đề nằm ở chỗ ít được để ý nhất: vật liệu màng và đế bi không hợp với lưu chất.
Với bơm màng khí nén AODD (Air-Operated Double Diaphragm — bơm màng kép chạy bằng khí nén), phần lớn sự cố khi bơm hóa chất không đến từ bản thân bơm, mà từ việc chọn sai vật liệu tiếp xúc lưu chất. Chọn đúng vật liệu giúp bơm bền hơn, đồng thời giảm rủi ro rò rỉ, chi phí bảo trì và thời gian dừng máy.
Chọn vật liệu bơm màng AODD bắt đầu từ lưu chất, không từ giá bơm. Trước hết mô tả đủ sáu đặc tính lưu chất: thành phần hóa học, nồng độ, nhiệt độ, độ nhớt, hạt rắn và mức ăn mòn. Sau đó chọn vật liệu cho từng bộ phận tiếp xúc — thân bơm, màng, bi, đế bi, gioăng — theo nguyên tắc tương thích. Không có “vật liệu tốt nhất”, chỉ có vật liệu phù hợp với đúng điều kiện vận hành.
- 6 đặc tính lưu chấthóa học · nồng độ · nhiệt độ · độ nhớt · hạt rắn · ăn mòn
- 5 bộ phận tiếp xúcthân · màng · bi · đế bi · gioăng
- 6 bước checklistchốt cấu hình theo lưu chất
1. Xác định đặc tính lưu chất
Mọi lựa chọn vật liệu đều bắt đầu từ lưu chất, không phải từ model bơm. Sáu đặc tính dưới đây quyết định phần lớn cấu hình.
- Thành phần hóa học — axit, kiềm, dung môi hay hỗn hợp; có clorua, chất oxy hóa không
- Nồng độ — cùng một axit, loãng và đậm đặc cho ra giới hạn vật liệu rất khác nhau
- Nhiệt độ — nhiệt độ vận hành thực tế, gồm cả lúc CIP hoặc xả nước nóng
- Độ nhớt — ảnh hưởng lưu lượng và độ đàn hồi màng cần có
- Hạt rắn — kích thước, tỉ lệ và độ mài mòn của hạt trong lưu chất
- Mức độ ăn mòn — tổng hợp các yếu tố trên, đánh giá theo điều kiện xấu nhất
Điểm dễ sai là chỉ mô tả lưu chất chung chung (“axit”, “hóa chất”) mà bỏ nồng độ và nhiệt độ. Một vật liệu hợp với axit ở nồng độ thấp, nhiệt độ phòng có thể hỏng nhanh ở nồng độ cao hoặc nhiệt độ cao hơn. Về nguyên lý chung, bơm màng đẩy lưu chất bằng màng đàn hồi, nên vật liệu màng và các bộ phận tiếp xúc là yếu tố quyết định độ bền.
2. Phân tích từng vật liệu dưới góc độ kỹ thuật
Vật liệu bơm màng chia hai nhóm: vật liệu thân bơm (kết cấu chứa lưu chất) và vật liệu bộ phận mềm (màng, bi, đế bi, gioăng). Mỗi vật liệu có vùng phù hợp và giới hạn riêng — không có loại nào đúng cho mọi lưu chất.
Vật liệu thân bơm
- Polypropylene (PP) — kháng nhiều axit và kiềm loãng đến trung bình, chi phí hợp lý. Giới hạn ở nhiệt độ và dung môi mạnh.
- PVDF (Kynar) — dải kháng hóa chất rộng hơn PP, gồm nhiều axit mạnh và dung môi, chịu nhiệt cao hơn. Chi phí cao hơn PP.
- Nhôm — nhẹ, hợp dầu, dung môi trung tính và nhiều lưu chất không ăn mòn. Không hợp axit và kiềm.
- Gang — bền cơ khí, hợp lưu chất trung tính không ăn mòn. Không dùng cho hóa chất ăn mòn.
- Inox 316 (SS316) — cơ tính tốt, kháng nhiều hóa chất và đạt yêu cầu thực phẩm. Cần thận trọng với lưu chất giàu clorua.
Vật liệu màng, bi, đế bi và gioăng
- PTFE (Teflon) — gần như trơ hóa học, dải tương thích rộng nhất, hợp axit, kiềm và dung môi mạnh. Đổi lại kém đàn hồi, thường đi kèm màng đỡ elastomer và tuổi thọ cơ học thấp hơn.
- Santoprene (TPE) — cân bằng giữa đàn hồi và chịu mài mòn, hợp axit–kiềm loãng đến trung bình và lưu chất có hạt. Không hợp phần lớn dung môi và dầu.
- Buna-N / NBR (cao su nitrile) — hợp dầu, nhiên liệu và mỡ. Không hợp axit mạnh và chất oxy hóa.
- EPDM — hợp axit, kiềm, ketone và nước nóng. Không hợp dầu và hydrocarbon.
- FKM / Viton — hợp dung môi, hydrocarbon, nhiều hóa chất mạnh và nhiệt cao. Không hợp ketone, amin và hơi nước nóng.
- Hytrel — chịu mài mòn và va đập tốt, tuổi thọ cơ học cao với lưu chất có hạt. Dải hóa chất hẹp hơn.
3. Đánh giá từng bộ phận tiếp xúc
Một cấu hình AODD tiếp xúc lưu chất ở nhiều bộ phận, mỗi bộ phận có thể là điểm hỏng nếu chọn sai.
- Thân bơm — kết cấu chứa lưu chất, quyết định khả năng chịu áp và kháng ăn mòn tổng thể
- Màng (diaphragm) — bộ phận đàn hồi làm việc liên tục, chịu cả hóa tính lẫn mỏi cơ học; là chi tiết hao mòn cần theo dõi nhất
- Bi (van bi) — đóng mở dòng chảy mỗi chu kỳ, chịu va đập và mài mòn; sai vật liệu làm van đóng không kín, tụt lưu lượng
- Đế bi (seat) — bề mặt bi tì vào để làm kín; mòn đế bi gây rò ngược và giảm hiệu suất
- Gioăng (o-ring, seal) — làm kín các mối ghép; nhỏ nhưng là điểm rò phổ biến nếu không hợp lưu chất
Nguyên tắc chung: chọn vật liệu bộ phận mềm theo hóa tính lưu chất, chọn vật liệu thân theo cả hóa tính lẫn yêu cầu kết cấu. Bi và đế bi có thể phải cân thêm yếu tố mài mòn nếu lưu chất nhiều hạt.
4. Các tình huống lựa chọn điển hình
Dưới đây là cách khoanh vật liệu theo vài nhóm lưu chất thường gặp. Đây là hướng khởi đầu, vẫn cần đối chiếu bảng tương thích theo nồng độ và nhiệt độ thực tế.
- Axit — thân PP hoặc PVDF; màng và đế bi thường nghiêng về PTFE, hoặc Santoprene với axit loãng. Tránh kim loại thường và cao su không kháng axit.
- Kiềm — thân PP hoặc PVDF; màng EPDM hoặc PTFE hợp nhiều dung dịch kiềm. Cần soát lại nồng độ và nhiệt độ.
- Dung môi — thân PVDF hoặc kim loại tùy dung môi; màng PTFE là hướng an toàn, Viton hợp nhiều hydrocarbon. Tránh Santoprene và EPDM với dung môi mạnh.
- Thực phẩm — thân inox 316; bộ phận mềm dùng vật liệu đạt tiêu chuẩn tiếp xúc thực phẩm (PTFE hoặc elastomer food-grade). Ưu tiên bề mặt vệ sinh, dễ CIP.
- Bùn và lưu chất mài mòn — ưu tiên vật liệu chịu mài mòn cho bộ phận mềm như Santoprene hoặc Hytrel; cân nhắc thân chịu va đập. Yếu tố mài mòn quan trọng ngang hóa tính.
5. Những sai lầm thường gặp
Vài lỗi lặp lại khiến bơm màng hỏng sớm dù model không có vấn đề.
- Chỉ quan tâm thân bơm — chọn kỹ vật liệu thân nhưng để mặc màng, bi, đế bi theo mặc định, trong khi màng mới là chi tiết hỏng trước
- Bỏ qua nhiệt độ — vật liệu hợp ở nhiệt độ phòng có thể mất tính năng ở nhiệt độ cao hơn hoặc khi CIP nước nóng
- Không xét chu kỳ làm việc — bơm chạy liên tục và gián đoạn có yêu cầu tuổi thọ màng khác nhau; bỏ qua dẫn tới chu kỳ thay thế ngắn hơn dự tính
- Chọn theo giá thay vì tính tương thích — cấu hình rẻ hơn ban đầu nhưng sai vật liệu thường đắt hơn qua chi phí thay màng và dừng máy
6. Checklist kỹ sư trước khi chốt cấu hình
Sáu bước để rà lại trước khi chốt, theo đúng thứ tự ưu tiên.
- 1. Xác nhận lưu chất — thành phần, nồng độ, nhiệt độ, độ nhớt, hạt rắn và mức ăn mòn ở điều kiện xấu nhất
- 2. Kiểm tra bảng tương thích hóa chất — đối chiếu từng vật liệu theo bảng của nhà sản xuất, đúng nồng độ và nhiệt độ
- 3. Chọn vật liệu theo từng bộ phận tiếp xúc — thân, màng, bi, đế bi, gioăng; không để bộ phận nào theo mặc định
- 4. Đánh giá điều kiện vận hành — chu kỳ làm việc, áp khí cấp, môi trường ATEX nếu có, yêu cầu vệ sinh nếu là thực phẩm
- 5. Soát yếu tố mài mòn riêng nếu lưu chất có hạt — có thể ưu tiên vật liệu chịu mài mòn cho bi và đế bi
- 6. Cân bằng hiệu suất, tuổi thọ và chi phí — chọn theo tổng chi phí sở hữu hợp lý, không chỉ giá mua ban đầu
Case thực tế: bơm màng Sandpiper trong nhà máy, bảo dưỡng và tại kho

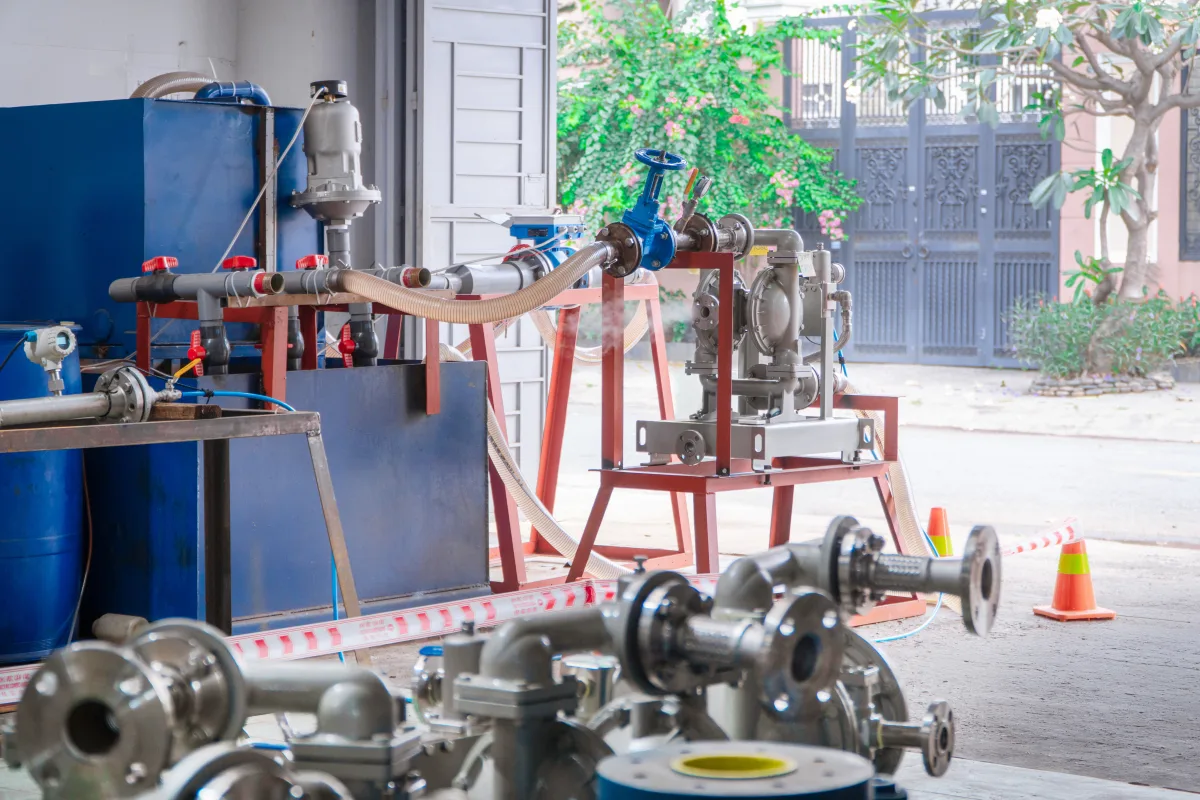

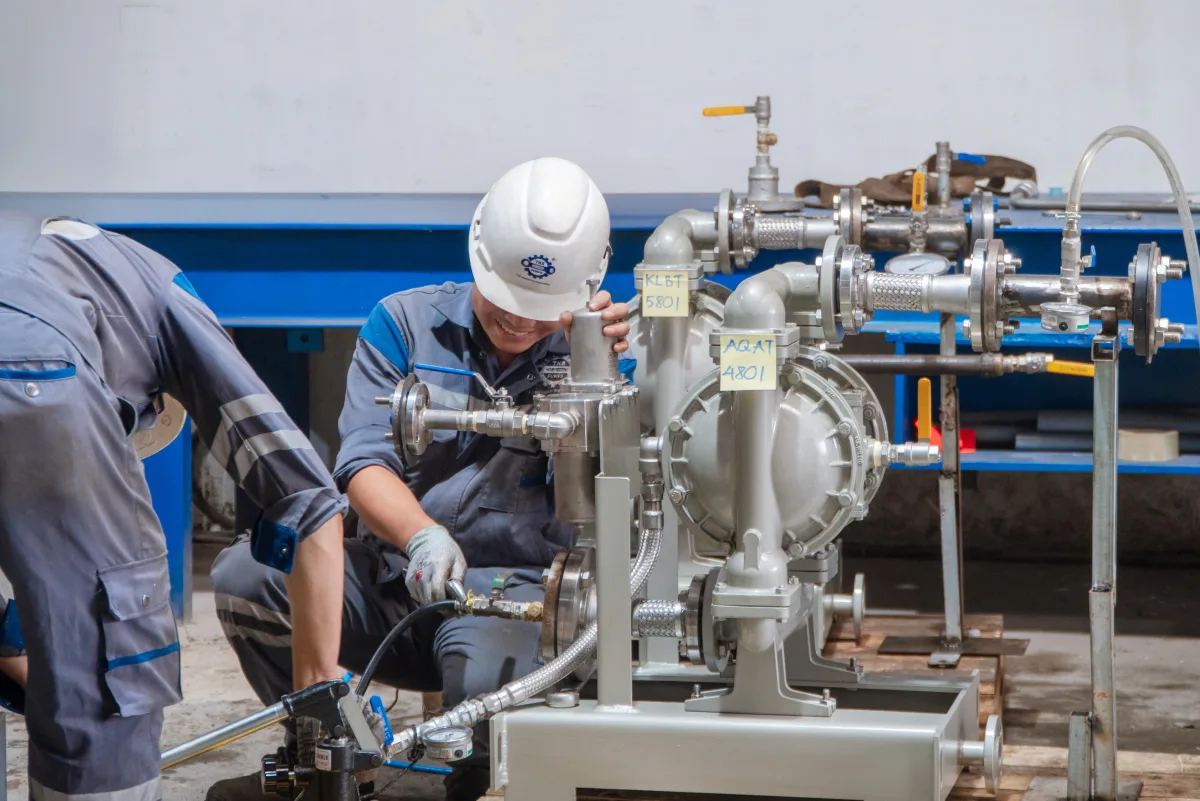

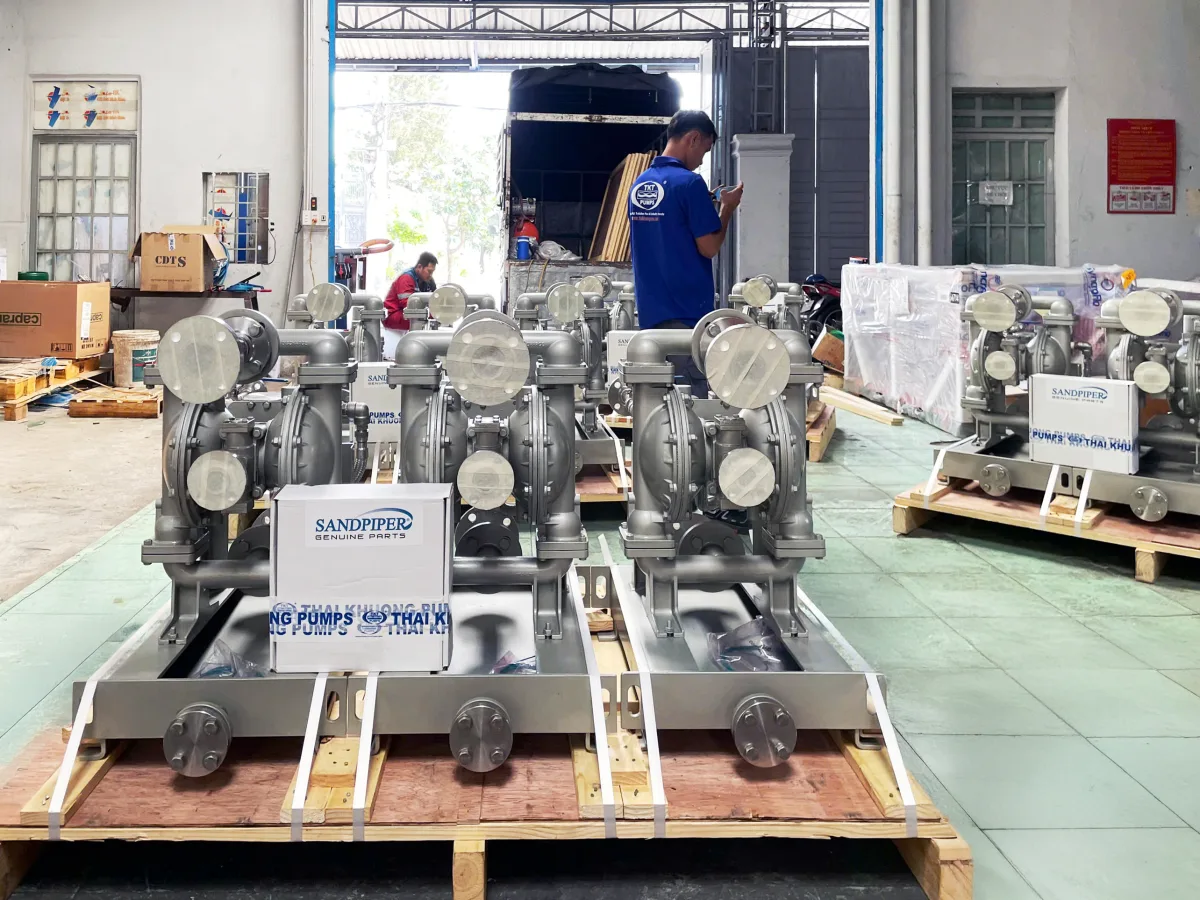

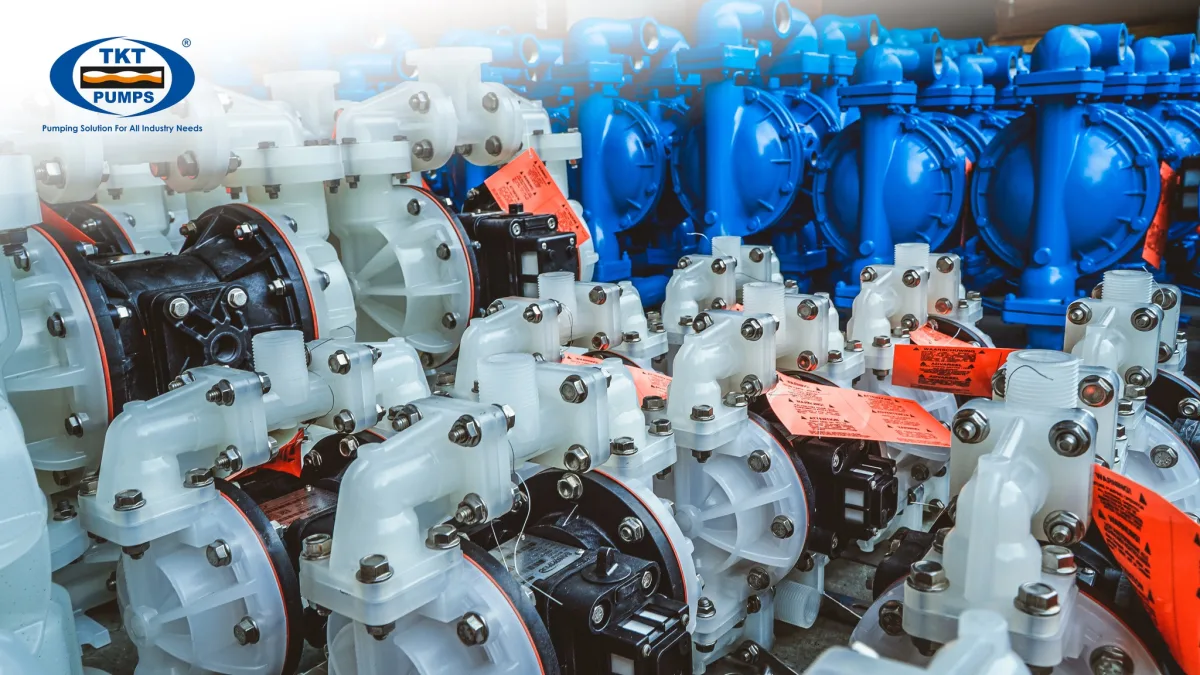

Một vài hình ảnh thực tế bơm màng khí nén Sandpiper do Thái Khương Pumps lắp đặt trong nhà máy, cùng công tác bảo dưỡng, phụ tùng thay thế và hàng sẵn trong kho:
Năng lực phân phối bơm màng AODD của Thái Khương Pumps
Thái Khương Pumps là nhà phân phối chính hãng từ 2007, với hơn 28 thương hiệu bơm và thiết bị từ châu Âu và G7. Riêng mảng bơm màng khí nén, công ty phân phối chính hãng Sandpiper (Mỹ) — dòng AODD cho hóa chất, sơn, gốm sứ, cao su và môi trường, với nhiều tùy chọn vật liệu thân và bộ phận mềm để ghép theo lưu chất.
Với ứng dụng thực phẩm và dược cần chuẩn vệ sinh, dải bơm màng của Blagdon (Anh) cũng là một lựa chọn để cân nhắc theo yêu cầu cụ thể. Điểm mạnh của AODD là tự mồi, không cần điện, chạy được khô và phù hợp môi trường dễ cháy nổ (bản ATEX) cũng như lưu chất ăn mòn — đúng vật liệu là yếu tố quyết định để khai thác các ưu điểm đó bền vững.
Màng, bi và đế bi là các chi tiết hao mòn — chọn đúng vật liệu chỉ phát huy hết giá trị khi có phụ tùng thay thế sẵn và đội dịch vụ tại chỗ. Thái Khương Pumps giữ sẵn hơn 5.000 mã phụ tùng trong nước, gồm bộ màng, bi và đế bi cho các dòng bơm màng phân phối chính hãng. Thái Khương Service (TKS) hỗ trợ thay màng và rà lại vật liệu tại hiện trường ở cả ba miền, phản hồi onsite trong 24 giờ — giúp rút ngắn thời gian chờ phụ tùng khi cần đổi vật liệu cho đúng lưu chất.
- Từ 2007phân phối chính hãng, 19+ năm
- 28+ thương hiệubơm & thiết bị EU/G7
- 12.000+ dự ánđã triển khai
- 5.000+mã phụ tùng sẵn kho · TKS onsite 24h, ba miền
- Xem danh mục bơm màng cho hóa chất và công nghiệp
- Vật liệu và giới hạn theo từng model cần đối chiếu datasheet và bảng tương thích hóa chất theo đúng điều kiện vận hành
Câu hỏi thường gặp
Chọn vật liệu bơm màng AODD theo lưu chất trước hay theo giá bơm trước?
+
Nên bắt đầu từ lưu chất: thành phần hóa học, nồng độ, nhiệt độ, độ nhớt, hạt rắn và mức ăn mòn quyết định vật liệu thân và bộ phận mềm. Chọn theo giá trước dễ dẫn tới thay màng liên tục và dừng máy, đắt hơn qua vòng đời.
PTFE và Santoprene khác nhau thế nào khi làm màng bơm AODD?
+
PTFE trơ hóa học rộng nhất, hợp axit, kiềm và dung môi mạnh, nhưng kém đàn hồi và tuổi thọ cơ học thấp hơn. Santoprene đàn hồi và chịu mài mòn tốt hơn, hợp axit–kiềm loãng và lưu chất có hạt, nhưng không hợp phần lớn dung môi và dầu.
Bơm axit nên chọn vật liệu bơm màng gì?
+
Thân thường dùng PP hoặc PVDF; màng và đế bi nghiêng về PTFE, hoặc Santoprene với axit loãng. Cần đối chiếu bảng tương thích theo đúng nồng độ và nhiệt độ, vì cùng một axit loãng và đậm đặc cho giới hạn vật liệu khác nhau.
Có cần chọn vật liệu riêng cho bi và đế bi không?
+
Có. Bi và đế bi đóng mở mỗi chu kỳ nên chịu va đập và mài mòn; sai vật liệu làm van đóng không kín và tụt lưu lượng. Với lưu chất nhiều hạt, bi và đế bi có thể phải ưu tiên vật liệu chịu mài mòn thay vì chỉ xét hóa tính.
Nhiệt độ ảnh hưởng thế nào đến việc chọn vật liệu màng?
+
Nhiều vật liệu mất tính năng khi nhiệt độ tăng, kể cả lúc CIP nước nóng. Một màng hợp với lưu chất ở nhiệt độ phòng có thể hỏng nhanh ở nhiệt độ cao hơn, nên phải chọn theo nhiệt độ vận hành thực tế, không theo điều kiện phòng.
AODD có phù hợp cho lưu chất mài mòn và có hạt không?
+
Phù hợp, nếu chọn đúng vật liệu chịu mài mòn cho bộ phận mềm như Santoprene hoặc Hytrel và cân nhắc thân chịu va đập. Với lưu chất có hạt, yếu tố mài mòn quan trọng ngang với hóa tính khi chọn vật liệu.
