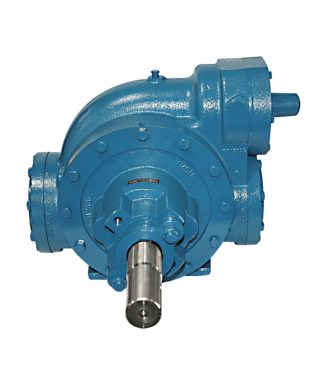

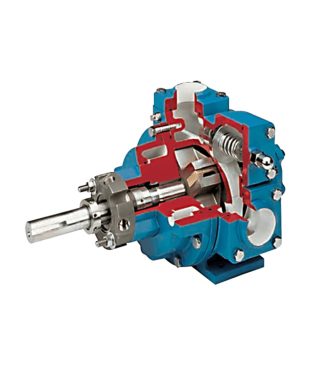

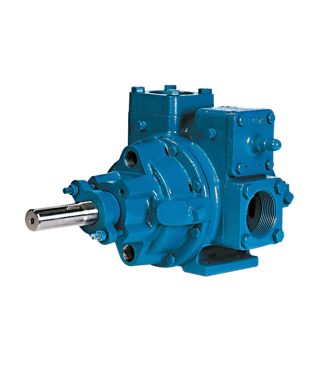

Dòng bơm NP Series Sliding Vane được thiết kế để xử lý một loạt các chất lỏng sạch không ăn mòn, là một lựa chọn bơm thể tích đa dụng. Những bơm này được trang bị ổ trượt bọc tự bôi trơn bên trong, cho phép hoạt động không cần bảo trì. Thiết kế rotor ổ trượt độc đáo của Blackmer cung cấp hiệu suất liên tục ở mức cao trên một phạm vi độ nhớt rộng. Tốc độ hoạt động chậm và dòng chảy không dao động giảm thiểu sự cắt và khuấy động của chất lỏng.
Tính năng nổi bật của dòng bơm cánh gạt NP
- Bơm NP Series Sliding Vane được cấu tạo bằng gang dẻo và trang bị bạc đạn vòng carbon được tráng kim loại và cánh bơm phi kim loại để tăng tuổi thọ.
- Tùy chọn phốt cơ khí thương mại với cấu trúc bằng thép không gỉ, carbon và PTFE.
- Tùy chọn đầu bơm có heat jacket cho hoạt động ở nhiệt độ cao.
- Thiết kế và hoạt động của bơm giảm thiểu sự cắt và khuấy động của chất lỏng.
- Van giảm áp có thể điều chỉnh để bảo vệ bơm tránh áp lực quá cao.
- Lợi thế của công nghệ cánh gạt:
- Thiết kế độc đáo của cánh gạt trượt tự điều chỉnh để duy trì lưu lượng.
- Tính năng tự mồi và chạy khô tuyệt vời.
- Thiết kế cánh trượt cung cấp hiệu suất ổn định và hoạt động không gặp sự cố.
- Dễ bảo trì: cánh bơm có thể được thay thế dễ dàng mà không cần tháo bơm ra khỏi hệ thống ống dẫn.
- Chi phí bảo trì và vòng đời thấp.
Hiệu suất và thông số kỹ thuật
AVAILABLE MODELS
- NP1.5
- NP2
- NP(H)2
- NP2.5
- NP(H)2.5
- NP3
- NP(H)3
- NP4
- NP(H)4
NOMINAL FLOW RATE RANGE
- 1.5″: 2 – 47 gpm (8 – 178 L/min)
- 2″: 10 – 77 gpm (38 – 291 L/min)
- 2.5″: 20 – 136 gpm (76 – 515 L/min)
- 3″: 60 – 276 gpm (227 – 1,045 L/min)
- 4″: 220 – 525 gpm (833 – 1,985 L/min)
DIFFERENTIAL PRESSURE
- 125 psi (8.6 bar) – Closed Rotor
- 200 psi (13.8 bar) – Open Rotor
MAXIMUM WORKING PRESSURE (MAWP)
- 225 psi (15.5 bar)
TEMPERATURE
- -25°F to 500°F (-32°C to 260°C)
VISCOSITY
- 0.2 – 4,250 cP – Closed Rotor
- 0.2 – 22,000 cP – Open Rotor
MIN/MAX SPEED (RPM)
- 1.5″ – 3 “: 70 – 640
- 4″: 70 – 520
PRIMARY MATERIALS OF CONSTRUCTION
- NP: Cast Iron
- NPH: Ductile Iron
CONNECTION ORIENTATION
- NP: Side Inlet | Top Outlet
- NPH: Side Inlet | Side Outlet
VANE MATERIALS
- Duravane
- EC Laminate
- Bronze
- Iron
CATALOG OPTIONS
- Heating Jackets: steam, oil, electric
- Connections: NPT, Weld, ANSI Flange
- Elastomers: BUNA, FKM, PTFE
- Seal: mechanical, packed, triple lip
AVAILABLE CERTIFICATES
- Performance Test
- NPSH Test
- Material (actual or typical)
- Dimensional (pump only or unit)
Cấu trúc vật liệu
| PRESSURE PARTS | PUMP MODELS | MATERIAL |
|---|---|---|
| Cylinder | NP1.5″ – 3″ | Cast Iron: ASTM A48 |
| NP4″ & NPH2″-4″ | Ductile Iron: ASTM 536 | |
| Heads | NP1.5″ | Cast Iron: ASTM A48 |
| NP(H)2″-4″ | Ductile Iron: ASTM 536 | |
| Packing Follower | NP1.5″ | Cast Iron: ASTM A48 |
| NP(H)2″ – 4″ | Ductile Iron: ASTM 536 | |
| Bearing Covers | NP1.5″ | Cast Iron: ASTM A48 |
| NP(H)2″ – 4″ | Steel | |
| Relief Valve | NP(H)1.5″ – 3″ | Cast Iron: ASTM A48 |
| Cover | NP(H)4″ | Ductile Iron: ASTM 536 |
Tùy chọn bơm
| OPTIONS | DETAILS |
|---|---|
| ORIENTATION OPTIONS | Right Hand: INLET is to the right, when looking from driven side Left Hand: INLET is to the left, when looking from driven side |
| PORTING OPTIONS | NP Series: Top Outlet: Outlet 90° offset from inlet NPH Series: Side Outlet: Outlet 180° offset from inlet |
| CONNECTION OPTIONS | NPT (threaded) Welded, ANSI Flange (Cl 150 RF) |
| MOUNTING OPTIONS | Pump Only Unit: Pump, Gearbox, Motor, Baseplate, Couplings, Guards |
| SEALING OPTIONS | PTFE Packing, Component Lip Cartridge Single Mechanical, Cartridge Triple Lip |
Tùy chọn cánh gạt
| MATERIAL | TEMPERATURE LIMITS | VISCOSITY |
|---|---|---|
| Duravane | -25°F to 240°F (-32°C to 115°C) | 0.2 – 4,250 cP |
| EC Laminate | -25°F to 350°F (-32°C to 177°C) | 0.2 – 8,500 cP |
| Bronze | -25°F to 500°F (-32°C to 260°C) | 105 – 22,000 cP |
| Cast Iron | -25°F to 500°F (-32°C to 260°C) | 105 – 22,000 cP |
Elastomer Options
| MATERIAL | TEMPERATURE LIMITS |
|---|---|
| FKM | -15°F to 400°F (-26°C to 204°C) |
| PTFE – SS Spring | 0°F to 500°F (-18°C to 260°C) |
| Buna-N | -25°F to 240°F (-32°C to 115°C) |
Ứng dụng
Nhiên liệu tái chế, Mỡ bôi trơn, Dung môi, Sô cô la, Si rô, Mật đường, Dầu ăn, Dung dịch đen Silicat natri, Mỡ động vật, Sáp Keo, Chất kết dính, Thuốc tráng gỗ, nhựa đường, Bọt hóa chất hình thành màng phim nước (AFFF)
Để hiểu rõ hơn về dòng sản phẩm bơm cánh gạt series NP của thương hiệu Blackmer đến từ Mỹ này, các bạn có thể xem thông tin chi tiết được đính kèm ở nút download bên dưới. Hoặc các bạn hãy liên hệ trực tiếp với Thái Khương để được tư vấn và chọn ra model bơm cánh gạt phù hợp với các bạn!
