Lắp đặt bơm màng khí nén đúng cách: 6 nguyên tắc kỹ thuật (AODD)

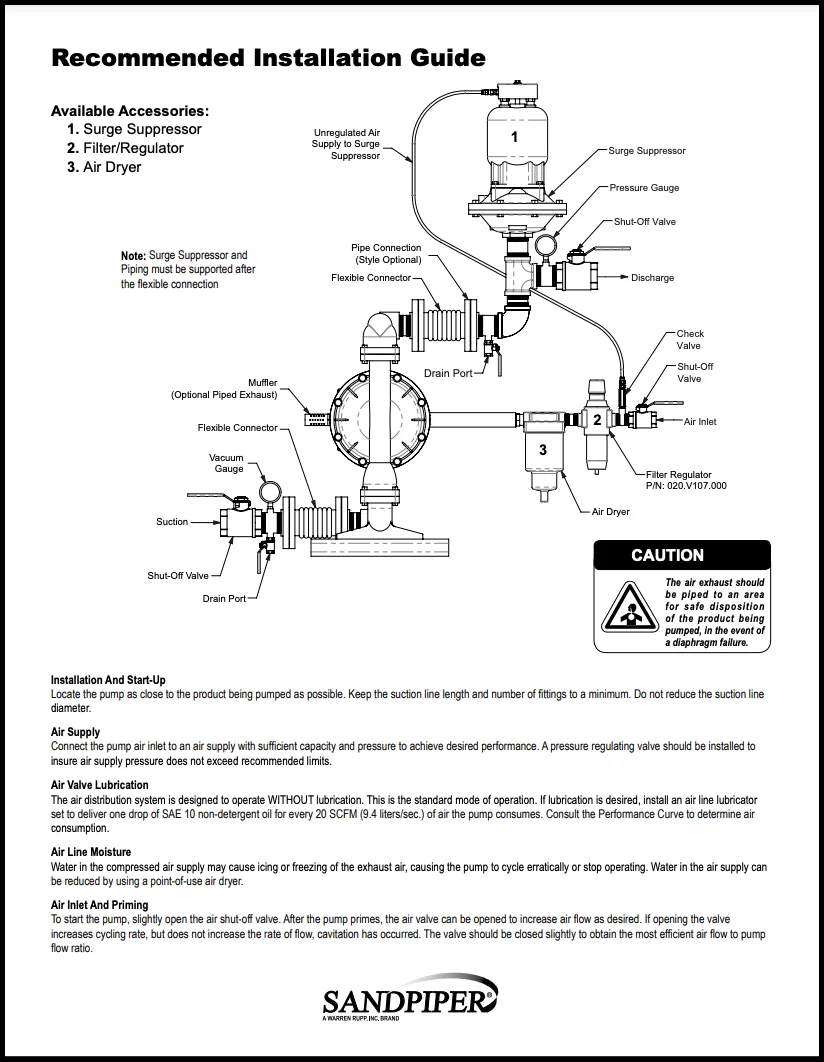

Nguyên tắc nền tảng: đặt bơm càng gần chất lỏng cần bơm càng tốt. Đường ống hút dài cùng nhiều co, cút sẽ làm tăng tổn thất áp, giảm khả năng tự mồi và dễ gây xâm thực (cavitation). Dù bơm màng khí nén tự mồi tốt, một bố trí hút gọn vẫn cho hiệu suất ổn định hơn.

• Giảm tối đa chiều dài ống hút và số lượng phụ kiện (co, van, cút).
• Không thu nhỏ tiết diện ống hút so với cổng hút của bơm.
• Ưu tiên hút ngập (flooded suction) khi bơm chất nhớt hoặc có hạt rắn.
• Đỡ ống bằng giá đỡ riêng để không dồn tải trọng lên thân bơm.

!Thu nhỏ đường hút hoặc kéo dài đường hút quá mức là lỗi lắp đặt thường gặp, làm bơm tăng số chu kỳ nhưng lưu lượng không tăng — dấu hiệu của xâm thực.

Bơm màng khí nén dùng khí nén làm nguồn động lực, nên nguồn khí phải đủ cả áp suất lẫn lưu lượng (SCFM) cho điểm làm việc mong muốn. Cần lắp van điều áp (pressure-regulating valve) trên đường khí để giữ áp trong giới hạn khuyến nghị của bơm, tránh quá áp gây hại màng và thân bơm.

Hầu hết van khí của bơm vận hành tốt mà không cần bôi trơn. Khi điều kiện đặc thù đòi hỏi, có thể lắp bộ bôi trơn đường khí (air line lubricator) theo định mức trên.

Nước lẫn trong khí nén là nguyên nhân phổ biến gây đóng băng cửa xả khi khí giãn nở, dẫn tới bơm chạy chập chờn hoặc dừng hẳn. Để khắc phục, lắp bộ tách ẩm/sấy khí tại điểm sử dụng (point-of-use air dryer) ngay trước cổng cấp khí của bơm.

• Lắp bộ tách ẩm tại điểm dùng để giảm hàm lượng nước trong khí cấp.
• Dẫn khí xả về khu vực an toàn để xử lý sản phẩm nếu màng bị thủng.
• Dùng giảm thanh (muffler) sạch, không nghẹt để khí xả thoát thông thoáng.

!Khí xả của AODD có thể cuốn theo chất lỏng nếu màng thủng. Hãy dẫn ống xả về vị trí an toàn, không xả thẳng vào khu vực vận hành hoặc thoát sàn.

Khi khởi động, mở hé van chặn khí để bơm bắt đầu chạy, sau đó tăng dần. Nếu mở thêm van mà số chu kỳ tăng nhưng lưu lượng không tăng, đó là dấu hiệu xâm thực — hãy đóng bớt van một chút để về điểm vận hành hiệu quả. Tra đường đặc tính bơm để biết mức tiêu thụ khí tương ứng.

• Mở hé van khí để mồi, theo dõi phản ứng của bơm.
• Chu kỳ tăng mà lưu lượng đứng yên → đóng bớt van để dứt xâm thực.
• Đối chiếu điểm làm việc với đường đặc tính lưu lượng – áp khí.

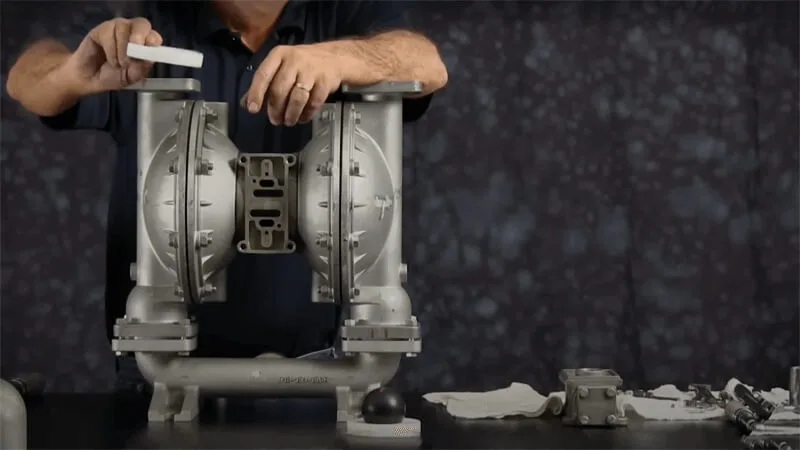

Bảo trì cũng là một phần của “lắp đặt đúng cách” trong suốt vòng đời bơm. Khi đại tu phần ướt (wet end) và phần khí (air end), cần dùng đúng bộ kit theo số serial trên tem kim loại của bơm.

• Dùng đúng kit chính hãng Sandpiper theo số serial trên tem bơm.
• Thay toàn bộ vật tư tiêu hao: gioăng, phớt U-cup, O-ring khi đại tu.
• Kiểm tra chi tiết kim loại: trầy xước, cặn bám, hư hại; làm sạch bằng giấy nhám mịn.
• Siết vít bằng tay theo hình chữ thập, sau đó siết lực đúng theo cẩm nang bơm.

Vật liệu màng phổ biến gồm PTFE, Santoprene, Neoprene, Buna-N, EPDM, Geolast, Polyurethane — chọn theo tính chất hoá học và độ mài mòn của dịch bơm. Thân bơm có thể là nhôm, inox 316, PP, PVDF hoặc gang tuỳ môi trường.
