Bộ giảm xung & phụ kiện tăng hiệu suất bơm màng AODD

Bơm màng khí nén (AODD — air-operated double diaphragm) hoạt động bằng khí nén đẩy luân phiên hai màng qua lại. Mỗi chu kỳ đẩy là một đợt chất lỏng được tống ra, xen kẽ là khoảng nghỉ khi bơm đảo chiều. Vì vậy dòng ra không liên tục mà dao động theo nhịp — gọi là xung (pulsation). Càng ít buồng bơm, xung càng rõ.

Xung dòng chảy kéo theo một loạt hệ quả trong hệ thống đường ống nhà máy:

• Đỉnh áp suất (pressure spike) và rung đường ống, đầu nối
• Tiếng ồn vận hành tăng, gây mỏi mối hàn và giá đỡ ống
• Sai số ở đồng hồ đo lưu lượng, cảm biến áp suất, van điều khiển
• Hao mòn sớm các thiết bị phía sau và tăng tần suất bảo trì
• Nguy cơ dừng máy ngoài kế hoạch, ảnh hưởng tiến độ sản xuất

!Đường ống dài hoặc có nhiều co–cút sẽ khuếch đại xung và hiện tượng búa nước (water hammer). Trong các tuyến này, bộ giảm xung gần như là phụ kiện cần thiết chứ không phải tuỳ chọn.

Bên trong bộ giảm xung có một màng linh hoạt chia thiết bị thành hai buồng: buồng chất lỏng (nối với đường xả của bơm) và buồng khí nén. Khi một đợt xung đẩy chất lỏng tràn vào, màng bị đẩy về phía buồng khí nén, nén lớp khí lại và “nuốt” phần thể tích dư của đợt sóng. Đến nhịp nghỉ giữa hai chu kỳ bơm, lớp khí nén đẩy màng trở lại, bù vào khoảng trống áp suất — nhờ đó dòng ra được san phẳng, gần như liên tục.

Hiệu quả của bộ giảm xung phụ thuộc vào ba yếu tố thực tế:

• Vị trí lắp: càng gần cửa xả bơm càng tốt, để hấp thụ xung trước khi lan vào đường ống
• Áp khí nạp buồng khí: cân chỉnh theo áp làm việc của hệ thống để màng có dải hành trình tối ưu
• Kích cỡ phù hợp lưu lượng: chọn theo đường kính cửa xả của bơm

Sandpiper cung cấp dòng giảm xung gồm cả phiên bản thân kim loại và phiên bản phi kim (non-metallic) để tương thích với danh mục bơm màng tương ứng — phù hợp khi cần chống ăn mòn hoá chất.

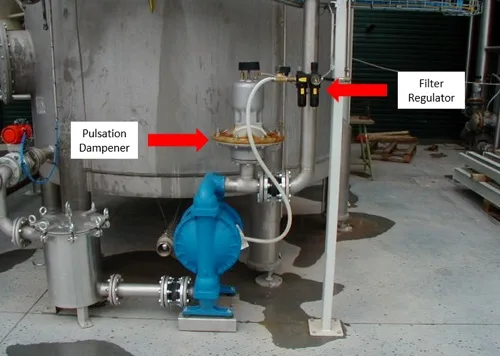

Bộ giảm xung mang lại lợi ích đo lường được cho cụm bơm màng: dòng chảy mượt hơn, kiểm soát quá trình ổn định hơn, kéo dài tuổi thọ thiết bị và tăng độ an toàn vận hành. Tuy nhiên, để bơm AODD chạy bền và êm, nên xem giảm xung trong cùng cụm phụ kiện khí nén:

• Bộ lọc – điều áp (filter regulator): cấp khí sạch, khô và ổn định áp cho bơm, bảo vệ van phân phối khí
• Van phao điều khiển mức (liquid level control): tự bật/tắt bơm theo mức bồn, tránh chạy cạn không cần thiết
• Bộ giảm xung (pulsation dampener): san phẳng dòng chảy phía xả
• Màng bơm chính hãng: chọn đúng vật liệu màng theo môi chất là yếu tố quyết định độ bền

Việc dùng phụ kiện chính hãng đồng bộ giúp giữ thông số bảo hành và đảm bảo dung sai lắp ghép. TKT cung cấp nhóm màng bơm màng khí nén và phụ kiện thay thế tương thích với các dòng bơm màng đang vận hành tại nhà máy.

Trước khi tính tới giảm xung, việc chọn đúng cấu hình van và vật liệu màng quyết định phần lớn hiệu quả. Bơm màng AODD có hai kiểu van phổ biến, mỗi kiểu phù hợp một nhóm môi chất:

Về vật liệu màng, mỗi loại có dải tương thích hoá học riêng: PTFE kháng hoá chất rộng, Santoprene và EPDM bền cơ học – kháng nhiều dung dịch nước, Buna-N (Nitrile) phù hợp dầu mỡ, Neoprene và Geolast cho ứng dụng mài mòn, Polyurethane chịu mài mòn cao.

!Chọn sai vật liệu màng là nguyên nhân hỏng sớm thường gặp. Hãy cung cấp tên hoá chất, nồng độ và nhiệt độ làm việc khi tư vấn để chọn đúng màng và thân bơm.

Bơm màng truyền thống dùng hoàn toàn khí nén để vận hành. Với nhà máy chạy bơm liên tục, chi phí khí nén chiếm phần đáng kể trong tổng chi phí vận hành. Bên cạnh phụ kiện giảm xung, hai hướng tối ưu năng lượng đáng cân nhắc:

• EODD (bơm màng điện): dùng động cơ điện thay khí nén, giảm tiêu hao khí và cho dòng chảy ổn định hơn ngay từ gốc
• Van phân phối khí hiệu suất cao: giảm thất thoát khí trong chu kỳ đảo màng

Lưu ý: bơm AODD vẫn giữ ưu thế ở khả năng tự mồi, chạy khô an toàn, không phớt và lực cắt thấp — rất hợp với dịch nhạy cắt, dịch có hạt rắn, nhớt hoặc mài mòn. Việc chọn AODD hay EODD nên dựa trên đặc tính môi chất, chế độ chạy và chi phí khí nén thực tế của nhà máy.
