Bơm màng khí nén chọn theo môi chất — hóa chất, sơn, bùn, thực phẩm

Cùng một cỡ bơm màng khí nén chạy bền nhiều năm ở bồn xút loãng. Sang bồn dung môi, đúng cấu hình đó lại hỏng sớm. Nguyên nhân thường là môi chất mô tả thiếu dữ liệu, nên cấu hình chốt sai từ đầu. Bài này đi qua bốn nhóm môi chất phổ biến và những gì cần nêu rõ với từng nhóm.

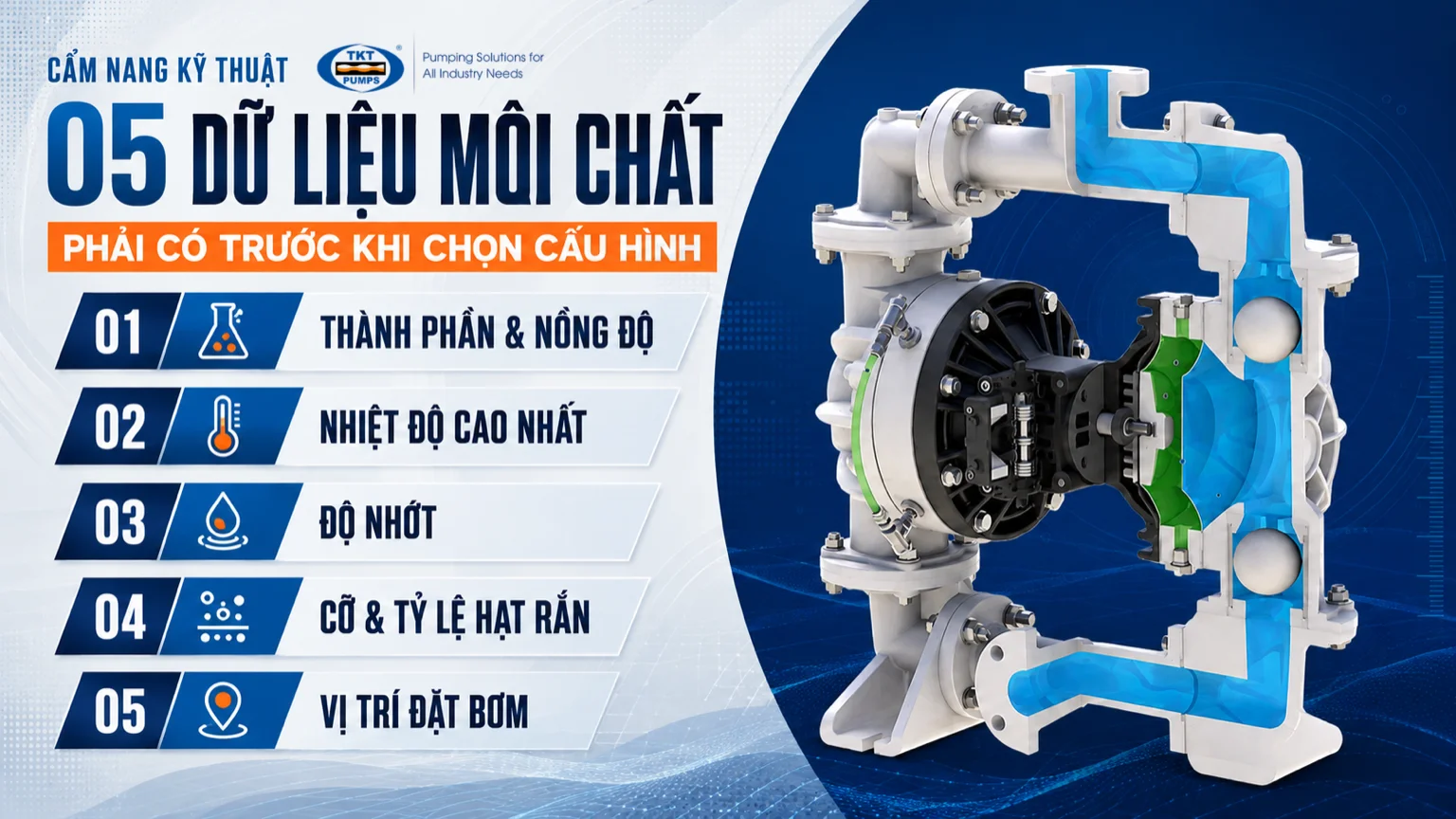

Năm dữ liệu về môi chất phải có trước khi chọn

Trang danh mục bơm màng khí nén đã có bảng tra vật liệu và bảng cỡ cổng. Chỗ hay tắc là bước trước đó: môi chất mô tả thiếu nên không tra được.

1. Thành phần và nồng độGhi tên hóa chất kèm nồng độ. Cùng một axit, loãng và đậm đặc cho ra hai nhóm vật liệu.
2. Nhiệt độ vận hànhLấy nhiệt độ cao nhất trong ngày, gồm cả lúc vệ sinh bằng nước nóng.
3. Độ nhớtCàng nhớt, lưu lượng thực càng thấp hơn đường cong catalogue. Sơn, keo, mật đường đều thuộc nhóm này.
4. Hạt rắnNêu cỡ hạt tối đa và tỉ lệ hạt. Cỡ hạt quyết định cỡ cổng, không phải lưu lượng.
5. Vị trí đặt bơmChiều cao hút và chiều dài đường hút. Bơm nằm trong vùng dễ cháy nổ thì cần bản ATEX.

Bơm màng khí nén hóa chất: axit, kiềm và dung môi

Thân bơm nhóm này thường là nhựa PP hoặc PVDF. Màng chọn theo đúng hóa chất, không theo vị trí lắp trước đó.

Hai chỗ hay hụt. Một là bỏ qua nồng độ: vật liệu hợp axit loãng có thể không dùng được ở dạng đậm đặc. Hai là dung môi thơm và ceton. Mỗi nhóm tác động lên cao su kỹ thuật (elastomer) một kiểu. EPDM kỵ dầu và dung môi thơm. Viton kỵ ceton và kiềm. Buna-N hợp dầu nhưng kỵ ceton và axit mạnh. PTFE trơ với hầu hết hóa chất nhưng kém đàn hồi.

Từng bộ phận tiếp xúc có bài riêng: cách chọn vật liệu bơm màng AODD. AODD là bơm màng kép chạy bằng khí nén. Bài đó đi qua thân, màng, bi, đế bi và gioăng. Một ca cấp bơm thực tế ở hệ bơm hóa chất nhà máy. Dòng bơm khác xem ở ứng dụng bơm hóa chất.

Sơn, mực và keo: môi chất nhớt, nhạy cắt

Bơm màng hợp nhóm này vì dòng chảy đều và lực cắt thấp, sơn không bị phân tách. Van bi đóng mở theo nhịp khí nén, không có cánh quay xé môi chất.

Điểm cần tính là độ nhớt. Môi chất càng nhớt, lưu lượng thực càng thấp hơn đường cong. Đường hút càng dài thì chênh lệch càng rõ. Với sơn và keo, chọn cổng lớn hơn một cỡ so với tính theo nước.

Nhóm này hay đi kèm dung môi pha loãng. Nếu có, tính vật liệu theo dung môi, không theo sơn.

Bùn và nước thải có hạt rắn

Bơm màng làm việc được với môi chất có hạt rắn lơ lửng nhờ van bi. Bi nhấc lên cho hạt đi qua rồi đóng lại. Bơm tự mồi nên hợp bể hút cạn theo mẻ.

Quyết định ở đây là cỡ hạt so với cỡ cổng. Dải Sandpiper S-Series cho hạt từ 3 mm ở cổng 1/2″ đến 12,7 mm ở cổng 3″. Hạt vượt giới hạn của model thì kẹt van, dù lưu lượng vẫn dư.

Bùn có cát hoặc xỉ mài mòn màng nhanh hơn bùn hữu cơ. Nói rõ loại hạt, đừng chỉ ghi “có hạt”.

Bơm màng thực phẩm: vệ sinh và nhiệt độ CIP

Với thực phẩm và đồ uống, vệ sinh mới là ràng buộc chính. Cấu hình thường gồm dòng hygienic (dòng vệ sinh), thân inox 316 và bề mặt trong nhẵn. Màng phải đạt yêu cầu vật liệu tiếp xúc thực phẩm.

Ràng buộc thật lên vật liệu là nhiệt độ CIP (Cleaning In Place — vệ sinh tại chỗ). Dung dịch xút hoặc axit nóng chạy qua bơm sau mỗi ca, nặng hơn chính sản phẩm. Lấy nhiệt độ CIP làm mốc chọn màng.

Bơm màng hợp các vị trí sản phẩm dạng sệt hoặc có hạt: sốt, mứt, nhân bánh, phụ gia. Vị trí còn lại có thể hợp hơn với các dòng khác trong nhóm bơm thực phẩm.

Bốn chỗ chọn hụt lặp lại

• Khí cấp không đủ

  Áp đẩy xấp xỉ áp khí cấp. Muốn đẩy 6 bar thì đường khí phải giữ 6 bar tại đầu bơm lúc đang chạy. Không phải áp trên máy nén.

• Chọn cổng theo lưu lượng, quên cỡ hạt

  Van kẹt dù lưu lượng vẫn dư

  Cổng đủ lưu lượng nhưng nhỏ hơn cỡ hạt tối đa thì van bi không đóng kín. Chọn cổng theo cỡ hạt trước.

• Bỏ nhiệt độ đỉnh

  Nhiệt độ vệ sinh, không phải nhiệt độ sản phẩm

  Nhiệt độ trong yêu cầu thường là nhiệt độ sản phẩm. Nước nóng hoặc hơi lúc vệ sinh mới là mốc chọn màng và gioăng.

• Đường hút quá dài

  Bơm màng tự mồi, nhưng đường hút dài và nhiều co làm lưu lượng tụt. Với môi chất nhớt, chênh lệch lớn hơn nhiều.

Dải bơm màng khí nén Thái Khương Pumps cung cấp

Thái Khương Pumps phân phối ủy quyền bơm màng Sandpiper (Warren Rupp — IDEX, Mỹ). Thư ủy quyền ký 30/06/2024, hàng kèm CO-CQ cùng màng và phụ tùng chính hãng. Dải S-Series phủ cổng 1/2″ đến 3″, lưu lượng tối đa khoảng 56 đến 1.060 lít/phút. Có bản thân kim loại (nhôm, inox 316) và phi kim (PP, PVDF).

Bên cạnh Sandpiper còn có Finish Thompson FTI Air dòng FT và Blagdon. Thông số từng model ở danh mục bơm màng khí nén.

Câu hỏi thường gặp

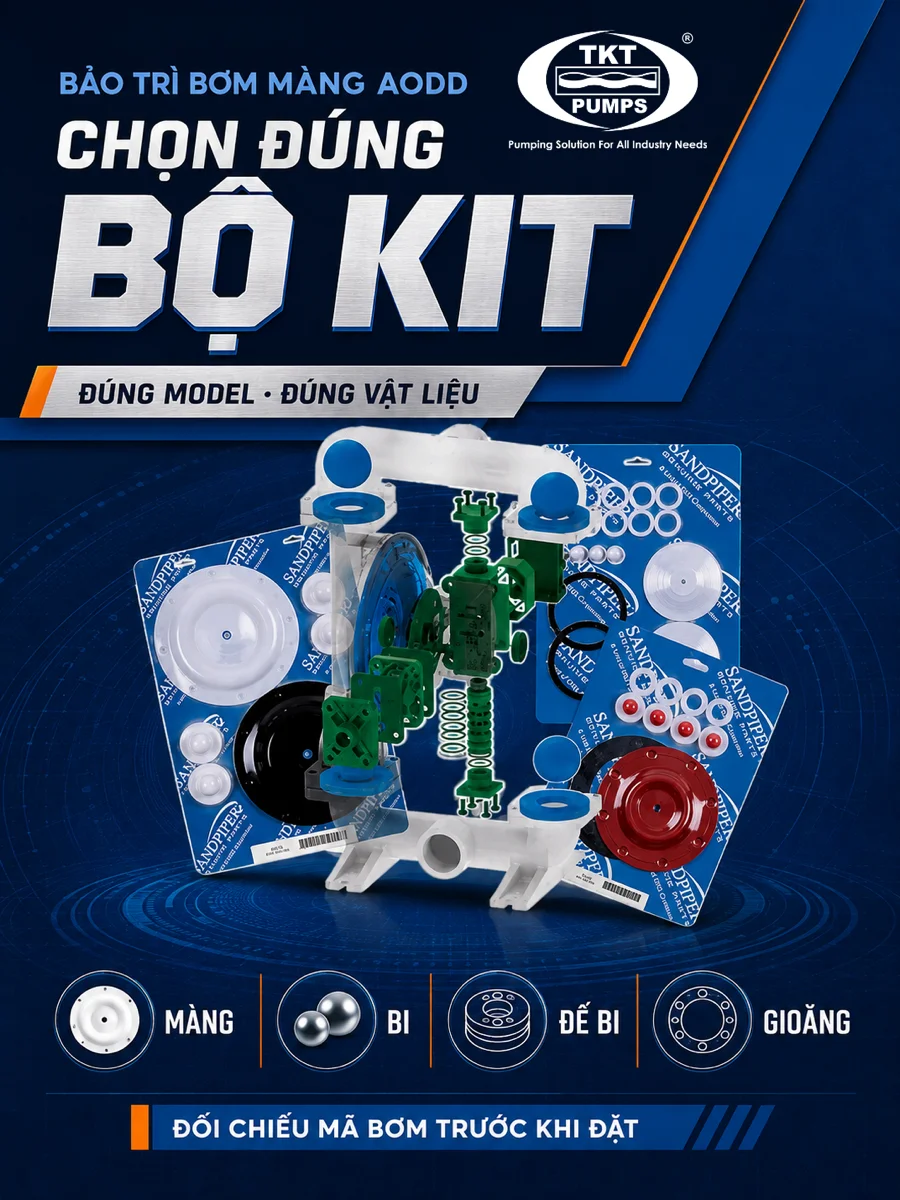

Bộ phụ tùng thay thế (kit) phải khớp đúng cấu hình đã chọn

Một bộ kit gồm màng, bi, đế bi và gioăng. Đúng bốn nhóm chi tiết chạm môi chất, cũng là bốn chỗ đã cân nhắc vật liệu lúc chọn máy. Thay nhầm vật liệu một trong bốn là quay lại đúng bài toán ban đầu.

Đối chiếu mã bơm trên nhãn máy trước khi đặt. Cùng một cỡ cổng có nhiều cấu hình vật liệu; đọc mã máy mới biết thân và màng đang là vật liệu gì. Bơm chạy hóa chất và bơm chạy bùn cùng cỡ vẫn ăn hai bộ kit khác nhau.

Hàng Sandpiper do Thái Khương Pumps cấp kèm CO-CQ, màng và phụ tùng chính hãng. Danh mục đầy đủ ở phụ tùng bơm công nghiệp.

Bơm màng đang chạy cần thay màng hoặc bảo trì theo chu kỳ. Xem dịch vụ kỹ thuật của Thái Khương Service (TKS), thành viên của Thái Khương Pumps.
