Mã model bơm màng Sandpiper là một chuỗi ký tự có cấu trúc, mỗi vị trí mã hóa một thông số kỹ thuật cụ thể: dòng bơm, cỡ cổng (port), vật liệu thân, vật liệu màng và bi/đế van, kiểu cổng đẩy và các tùy chọn đi kèm. Đọc đúng mã model giúp kỹ sư xác nhận chính xác cấu hình bơm khi lắp mới, và tra cứu nhanh phụ tùng thay thế khi bảo trì — không phải tháo bơm ra mới biết nó làm bằng nhôm, gang hay inox 316.
Sandpiper (Warren Rupp / IDEX, Hoa Kỳ) dùng hệ ký hiệu (nomenclature) cho bơm màng khí nén AODD chia thành 3 thế hệ. Mỗi mã chứa các trường thông tin cố định, đọc tuần tự từ trái sang phải. Nắm được logic này, bạn đặt đúng phụ tùng và chọn đúng cấu hình ngay từ đầu.
- 3 thế hệ mã — Gen 1 (Heavy-Duty van bi), Gen 2 (Standard Duty phi kim), Gen 3 (Containment/EvolutionX)
- 9 cỡ cổng — từ 1/4″ (6 mm) đến 4″ (100 mm)
- Vật liệu thân — nhôm, gang, inox 316, PP, PVDF
- Màng & van — PTFE, Santoprene, Neoprene, Buna-N, EPDM, Geolast, Polyurethane
- Áp khí vận hành — dải 1,4–8,6 bar; chạy khô an toàn, tự mồi, seal-less
Bơm màng khí nén AODD — vì sao mã model lại quan trọng
Nguyên lý và lợi thế của AODD
Bơm màng khí nén (AODD — Air-Operated Double Diaphragm) dùng khí nén làm nguồn động lực để hai màng bơm hoạt động luân phiên, không cần motor điện hay phớt cơ khí. Đặc tính kỹ thuật của dòng này khiến nó phù hợp với nhiều bài toán khó trong nhà máy:
- Seal-less (không phớt) — không có phớt cơ khí để rò rỉ hay mài mòn, giảm điểm hỏng hóc
- Tự mồi và chạy khô an toàn — bơm có thể hút mồi và chạy không tải mà không hư hỏng
- Lực cắt thấp — phù hợp dịch nhạy cắt, latex, sơn, thực phẩm dạng nhão
- Xử lý dịch có hạt rắn, nhớt, mài mòn — bùn, hồ, dịch có cặn lắng
Chính vì một thân bơm có thể lắp nhiều tổ hợp vật liệu khác nhau (thân nhôm hay inox; màng PTFE hay Santoprene; van bi hay van lưỡi gà), nên Sandpiper cần một hệ mã để gói toàn bộ cấu hình vào một chuỗi ký tự. Khi bạn cầm mã model trên tay, bạn đang cầm “bản khai sinh” đầy đủ của chiếc bơm.
!Đặt nhầm một ký tự vật liệu màng (ví dụ Buna-N thay vì PTFE) có thể khiến bơm hỏng sớm khi gặp hóa chất ăn mòn. Luôn đối chiếu mã đầy đủ trước khi đặt phụ tùng.
Ba thế hệ ký hiệu Sandpiper
Phân biệt Gen 1, Gen 2, Gen 3
Sandpiper áp dụng ba hệ nomenclature tương ứng với ba nhóm sản phẩm. Mỗi thế hệ có số trường thông tin khác nhau, nhưng nguyên tắc đọc tuần tự thì giống nhau.
| Thế hệ | Nhóm sản phẩm | Ví dụ model | Trường thông tin chính |
|---|---|---|---|

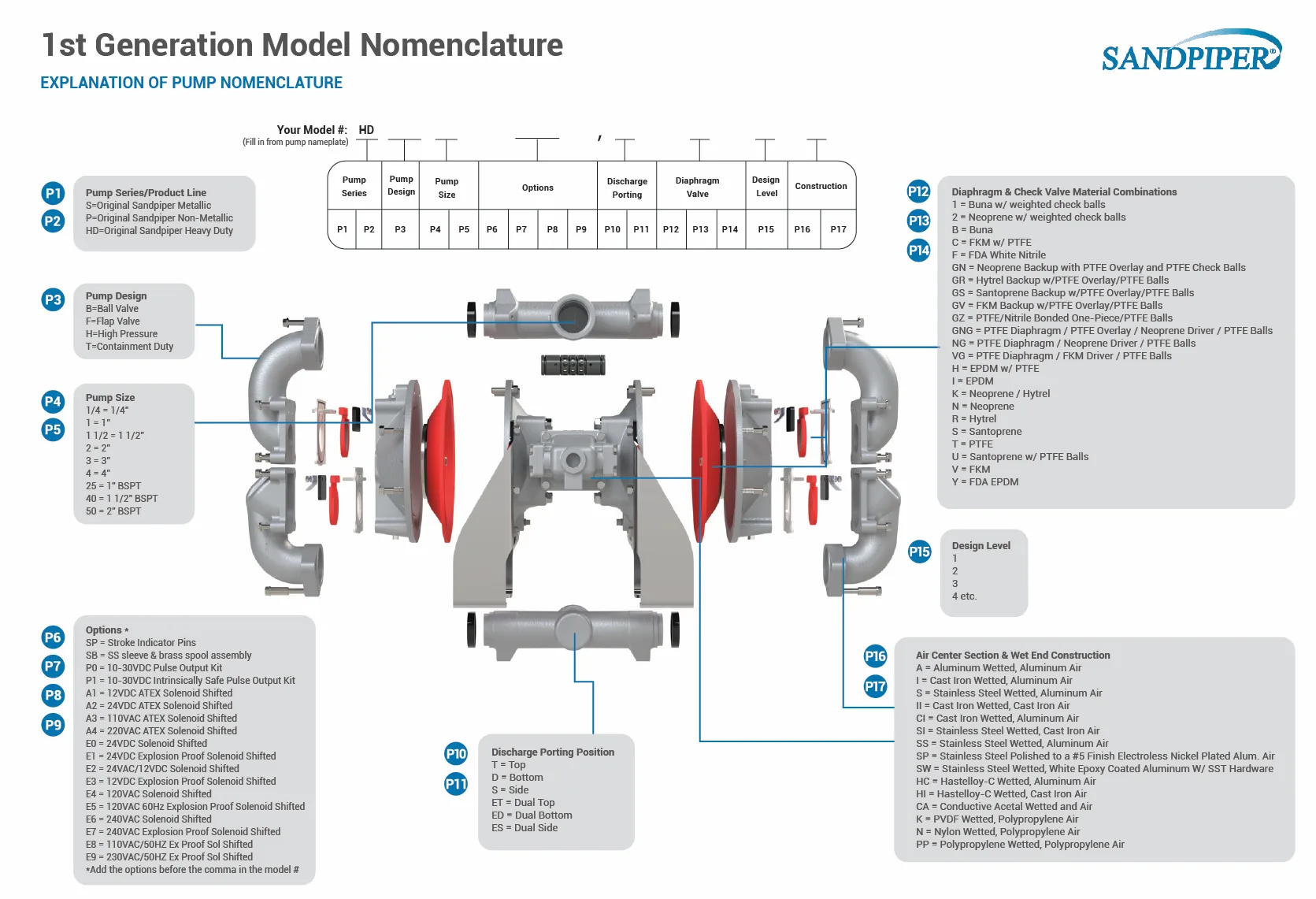

| Gen 1 | Heavy-Duty van bi (kim loại), cho dịch có cặn lắng / hạt lơ lửng / vật nổi | Bơm 1½” Heavy-Duty van bi | Dòng bơm, kiểu thiết kế, cỡ, vị trí cổng đẩy, vật liệu màng & van, cấp thiết kế, loại vật liệu thân |

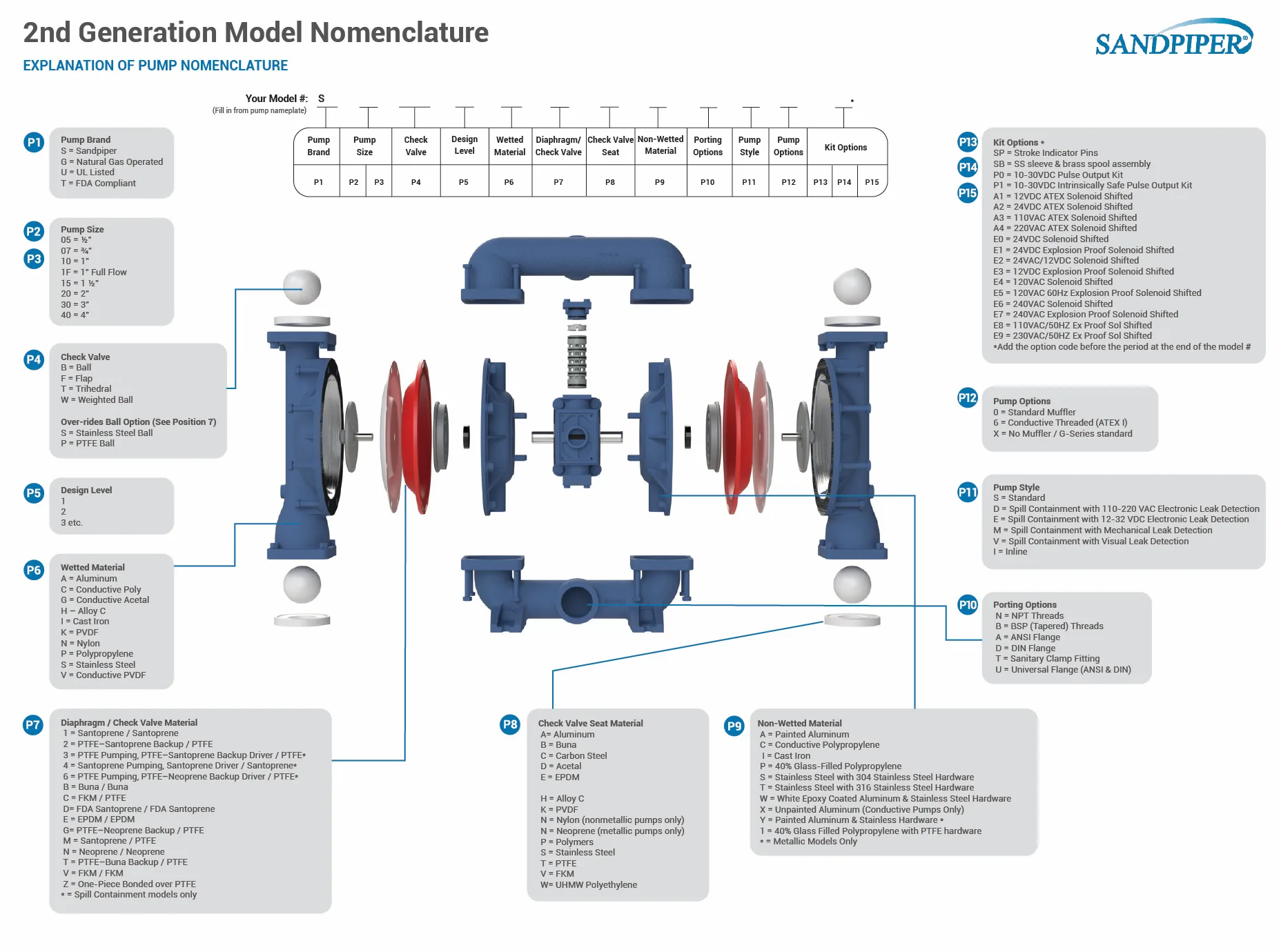

| Gen 2 | Standard Duty phi kim (van bi truyền thống) | S05 phi kim Standard Duty (1/2″) | Nhận diện hãng, cỡ bơm, loại van, cấp thiết kế, vật liệu ướt (PP/PVDF), màng & van, tùy chọn cổng, kiểu bơm, bộ kit |
| Gen 3 | Containment Duty / EvolutionX, tính năng nâng cao | EvolutionX 1″ | Cỡ bơm, loại van, cấp thiết kế, vật liệu ướt, tổ hợp màng & van, vật liệu đế van, kiểu cổng (mặt bích ANSI/DIN), tùy chọn ngăn rò / phát hiện rò rỉ |
!Cùng một cỡ bơm có thể nằm ở thế hệ ký hiệu khác nhau tùy nhóm sản phẩm. Hãy xác định trước bơm thuộc nhóm Heavy-Duty, Standard Duty hay Containment để áp đúng sơ đồ đọc mã.
Đọc từng trường: cổng, vật liệu, van
Các trường thông tin lặp lại trong mọi mã
Dù khác thế hệ, các nhóm trường dưới đây xuất hiện trong hầu hết mã model Sandpiper. Đây là phần kỹ sư cần nắm để “dịch” được một chuỗi ký tự bất kỳ.
| Trường | Nội dung mã hóa | Giá trị thường gặp |
|---|---|---|
| Cỡ cổng (port) | Đường kính cổng hút/đẩy | 1/4″ (6 mm), 3/8″ (10 mm), 1/2″ (15 mm), 3/4″ (20 mm), 1″ (25 mm), 1½” (40 mm), 2″ (50 mm), 3″ (80 mm), 4″ (100 mm) |
| Loại van một chiều | Cơ cấu van check | Van bi (ball) hoặc van lưỡi gà (flap valve) |
| Vật liệu thân | Phần “ướt” tiếp xúc dịch | Nhôm, gang, inox 316, PP, PVDF |
| Vật liệu màng & van | Đàn hồi (elastomer) | PTFE, Santoprene, Neoprene, Buna-N, EPDM, Geolast, Polyurethane |
| Kiểu cổng đẩy | Hướng/chuẩn ren cổng | NPT hoặc BSP; cổng giữa (center) hoặc thẳng hàng (inline); mặt bích ANSI/DIN (Gen 3) |
| Tùy chọn | Tính năng bổ sung | Dẫn điện/không dẫn điện, bộ kit, ngăn rò / phát hiện rò rỉ |
Mẹo đọc: van bi phù hợp dịch sạch đến trung bình và cho hiệu suất hút tốt; van lưỡi gà (flap valve) mở rộng tiết diện, phù hợp dịch có hạt rắn lớn, sợi hoặc vật nổi dễ kẹt. Trường vật liệu màng quyết định tương thích hóa chất — PTFE chịu hóa chất rộng, Santoprene/EPDM cân bằng độ bền và chi phí, Buna-N hợp dầu khoáng.
Các dòng bơm Sandpiper và cách áp mã
Từ S05 đến “the Beast”
- Dòng S (S05–S30, S1F) — Standard Duty, dải cỡ rộng cho ứng dụng phổ thông trong nhà máy
- Heavy-Duty van bi (HDB) & van lưỡi gà (HDF) — cho dịch có cặn lắng, hạt lơ lửng, vật nổi
- SPB20 “the Beast” — dòng chịu tải nặng, kết cấu chắc cho điều kiện vận hành khắc nghiệt
- EvolutionX & Containment Duty — tính năng nâng cao, có tùy chọn ngăn rò và phát hiện rò rỉ
- G-series & dòng chuyên dụng — phiên bản FDA/vệ sinh, áp cao, vận hành bằng khí, chìm, hoặc EODD (bơm màng điện tiết kiệm khí)
Lưu ý kỹ thuật cho nhà máy Việt Nam: nếu chi phí khí nén là gánh nặng vận hành, dòng EODD (Electric-Operated Double Diaphragm — bơm màng điện) giữ nguyên các lợi thế seal-less và lực cắt thấp của AODD nhưng giảm tiêu thụ khí. Khi tra mã model, các trường vật liệu và cỡ cổng đọc theo cùng logic.
!Áp khí vận hành điển hình của AODD nằm trong dải 1,4–8,6 bar. Cấp khí ngoài dải này có thể ảnh hưởng tuổi thọ màng và hiệu suất — kiểm tra thông số dòng cụ thể trước khi đấu nối.
Dùng mã model trong bảo trì và đặt phụ tùng
Quy trình tra cứu nhanh
Hiểu nomenclature giúp đảm bảo chỉ định đúng bơm khi lắp mới và rút ngắn thời gian gián đoạn khi cần phụ tùng. Quy trình gợi ý:
- Đọc mã trên nhãn (nameplate) bơm, xác định thế hệ (Gen 1/2/3) theo nhóm sản phẩm
- Tách từng trường: cỡ cổng → loại van → vật liệu thân → vật liệu màng/van → kiểu cổng → tùy chọn
- Đối chiếu trường vật liệu màng với hóa chất/dịch đang bơm để xác nhận tương thích
- Khi đặt phụ tùng (màng, bi, đế van), cung cấp mã đầy đủ để khớp đúng bộ kit theo cấu hình
Đọc đúng mã ngay từ khâu chỉ định giúp tránh lắp sai vật liệu, giảm rủi ro hỏng sớm và rút ngắn thời gian dừng máy khi thay thế.
Bơm màng Sandpiper — phân phối ủy quyền chính hãng
SANDPIPER · USA Bơm màng khí nén AODD Sandpiper tại Việt Nam
Sandpiper (Warren Rupp / IDEX, Hoa Kỳ) là dòng bơm màng khí nén AODD với dải cấu hình rộng: thân nhôm, gang, inox 316, PP, PVDF; màng PTFE, Santoprene, Neoprene, Buna-N, EPDM; van bi hoặc van lưỡi gà. Hệ ký hiệu chuẩn hóa giúp xác định nhanh cấu hình và phụ tùng — phù hợp môi trường bơm hóa chất, dịch có hạt rắn, dịch nhớt và mài mòn trong nhà máy.
TKT Pumps là đơn vị phân phối ủy quyền chính hãng Sandpiper tại Việt Nam (thư ủy quyền IDEX 30/06/2024), với 19+ năm kinh nghiệm, 12.000+ dự án triển khai, kho 5.000+ phụ tùng và hỗ trợ kỹ thuật 24/7. Đội kỹ thuật hỗ trợ giải mã model, chọn cấu hình vật liệu phù hợp ứng dụng và tra cứu phụ tùng thay thế.
Câu hỏi thường gặp
Mã model bơm Sandpiper đọc như thế nào?
+
Đọc tuần tự từ trái sang phải, mỗi vị trí mã hóa một thông số: dòng bơm, cỡ cổng, loại van, vật liệu thân, vật liệu màng và bi/đế van, kiểu cổng đẩy và tùy chọn. Trước tiên xác định bơm thuộc thế hệ ký hiệu nào (Gen 1 Heavy-Duty, Gen 2 Standard Duty, Gen 3 Containment) rồi áp sơ đồ tương ứng.
Sandpiper có mấy thế hệ ký hiệu model?
+
Có 3 thế hệ: Gen 1 cho bơm Heavy-Duty van bi (kim loại), Gen 2 cho Standard Duty phi kim (ví dụ dòng S05), và Gen 3 cho Containment Duty / EvolutionX với tùy chọn ngăn rò và phát hiện rò rỉ. Mỗi thế hệ có số trường khác nhau nhưng logic đọc giống nhau.
Ký tự vật liệu trong mã model nghĩa là gì?
+
Mã chứa các trường vật liệu thân (nhôm, gang, inox 316, PP, PVDF) và vật liệu màng/van (PTFE, Santoprene, Neoprene, Buna-N, EPDM, Geolast, Polyurethane). Trường vật liệu màng quyết định tương thích hóa chất, nên cần đối chiếu với dịch bơm trước khi đặt phụ tùng.
Van bi và van lưỡi gà khác nhau ra sao?
+
Van bi (ball valve) phù hợp dịch sạch đến trung bình, cho khả năng hút tốt. Van lưỡi gà (flap valve) mở rộng tiết diện dòng chảy, phù hợp dịch có hạt rắn lớn, sợi hoặc vật nổi dễ gây kẹt với van bi. Loại van được mã hóa trong model.
Bơm Sandpiper hỗ trợ những cỡ cổng nào?
+
Dải cỡ cổng từ 1/4″ (6 mm), 3/8″ (10 mm), 1/2″ (15 mm), 3/4″ (20 mm), 1″ (25 mm), 1½” (40 mm), 2″ (50 mm), 3″ (80 mm) đến 4″ (100 mm). Cỡ cổng được mã hóa ở một trường cố định trong model.
Áp khí vận hành của bơm màng AODD là bao nhiêu?
+
Dải áp khí vận hành điển hình của bơm màng khí nén AODD là 1,4–8,6 bar. Bơm tự mồi, chạy khô an toàn và không cần phớt cơ khí. Nên kiểm tra thông số của dòng bơm cụ thể trước khi đấu nối nguồn khí.
