Bơm phòng nổ ATEX là gì? Cách chọn động cơ chống cháy nổ cho hóa chất dễ cháy

Nhiều người hiểu nhầm “phòng nổ” là vỏ chống cháy bên ngoài. Thực chất, một động cơ phòng nổ được thiết kế để khống chế mọi sự cố bên trong — tia lửa từ chổi than, nhiệt sinh ra khi quá tải — không thoát ra ngoài và không trở thành nguồn kích nổ cho hơi dễ cháy trong không khí. Đây là nguyên lý “flameproof enclosure” (kiểu bảo vệ Ex d), trái tim của mọi thiết bị đạt chuẩn ATEX.

Khi rút hóa chất dễ cháy từ thùng phuy bằng bơm hóa chất ăn mòn hoặc bơm thùng phuy thông thường, ba rủi ro xuất hiện đồng thời: hơi dung môi tích tụ quanh miệng thùng, ma sát dòng chảy sinh tĩnh điện, và động cơ điện có thể phát tia lửa. Chỉ cần một nguồn nhiệt đủ lớn, hỗn hợp hơi-không khí trong dải nồng độ cháy sẽ bùng nổ.

!Một động cơ điện thông thường (không chứng nhận Ex) đặt cạnh thùng dung môi mở nắp là vi phạm an toàn nghiêm trọng — tia lửa cổ góp hoặc nhiệt cuộn dây có thể kích nổ hơi acetone, ethanol, toluene chỉ trong tích tắc.

Mã phân loại trên nameplate cho biết chính xác động cơ được phép dùng ở vùng nào. Phân tách mã II 2G Ex db IIB T5 Gb như sau:

• II — nhóm thiết bị dùng cho công nghiệp bề mặt (không phải hầm mỏ).
• 2G — category 2, môi trường khí (Gas) có khả năng xuất hiện hơi nổ trong vận hành bình thường.
• Ex db — kiểu bảo vệ “flameproof enclosure” (vỏ chịu nổ), khống chế cháy bên trong.
• IIB — nhóm khí (bao gồm ethylene và nhiều dung môi công nghiệp).
• T5 — nhiệt độ bề mặt tối đa 100°C; T4 tương ứng 135°C, T3 là 200°C.
• Gb — mức bảo vệ thiết bị (EPL) cao, phù hợp Zone 1.

Hai hệ phân loại song song tồn tại: hệ Bắc Mỹ (NEC) dùng Class / Division / Group, còn hệ châu Âu – quốc tế (ATEX/IECEx) dùng Zone / Group / Temperature Class. Khi nhập thiết bị vào Việt Nam, cả hai hệ đều được chấp nhận miễn có chứng nhận hợp lệ tương ứng.

Nguyên tắc chọn cấp nhiệt độ rất đơn giản: nhiệt độ bề mặt tối đa của động cơ (T-class) phải thấp hơn điểm tự bốc cháy (auto-ignition temperature) của hóa chất đang bơm. Ví dụ, với dung môi có điểm tự bốc cháy quanh 200°C, một động cơ T5 (≤100°C) tạo biên an toàn rộng hơn so với T3 (≤200°C). Với môi trường nhiệt độ môi trường cao, cần chọn phiên bản high-temperature đạt T4 để giữ biên an toàn.

Bên cạnh cấp nhiệt độ, việc nối đất và bonding là yếu tố thường bị bỏ sót. Khi chất lỏng chảy qua ống bơm, ma sát sinh ra điện tích tĩnh có thể phóng tia lửa giữa các vật dẫn cô lập. Một vấu nối đất tích hợp (grounding lug) cho phép liên kết động cơ, ống bơm và thùng chứa thành một khối đẳng thế, triệt tiêu tích tụ tĩnh điện.

• Xác định điểm chớp cháy và điểm tự bốc cháy của hóa chất từ phiếu MSDS.
• Chọn T-class có biên an toàn so với điểm tự bốc cháy.
• Đảm bảo bonding động cơ – ống – thùng chứa trước khi vận hành.
• Kiểm tra nhóm khí (IIB / Group D) khớp với loại dung môi.

!Lưu lượng định mức của bơm phòng nổ thường được hạ thấp khi bơm chất dễ cháy để giảm vận tốc dòng và tĩnh điện. Đừng dùng thông số lưu lượng cho chất không cháy làm cơ sở thiết kế hệ bơm dung môi.

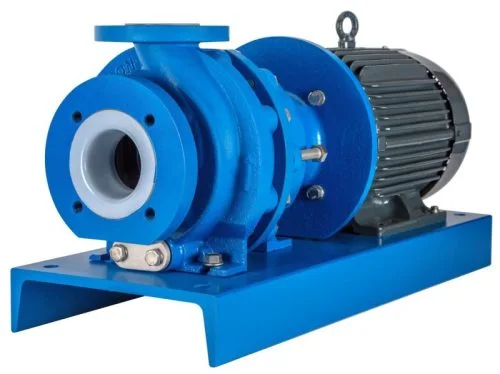

Một hệ bơm phòng nổ chỉ an toàn khi toàn bộ chuỗi — động cơ, ống bơm, đầu nối, dây nối đất — đều phù hợp. Với các ứng dụng dung môi liên tục, nên cân nhắc kết hợp công nghệ bơm dẫn động từ không phớt để loại bỏ điểm rò rỉ qua phớt cơ khí — vốn là nơi hơi dễ cháy thoát ra. Tham khảo thêm giải pháp bơm hóa chất công nghiệp để chọn vật liệu tiếp xúc phù hợp với từng loại hóa chất.

• Yêu cầu nhà cung cấp xuất trình giấy chứng nhận ATEX/IECEx hoặc QPS bản gốc, kiểm tra số hiệu khớp nameplate.
• Đối chiếu T-class với điểm tự bốc cháy của hóa chất tại nhà máy.
• Lắp và kiểm tra hệ nối đất – bonding trước mỗi ca vận hành.
• Chọn vật liệu ống tiếp xúc (PP, PVDF, ETFE, inox 316) tương thích hóa chất để tránh ăn mòn gây rò rỉ.
• Đào tạo vận hành viên về quy trình nối đất và giới hạn lưu lượng cho chất dễ cháy.

TKT Pumps là nhà phân phối Finish Thompson tại Việt Nam, với hơn 19 năm kinh nghiệm, hơn 12.000 dự án và kho hơn 5.000 phụ tùng, hỗ trợ kỹ thuật 24/7 để tư vấn cấu hình phòng nổ phù hợp tiêu chuẩn an toàn nhà máy của bạn.
