Bơm ly tâm trục ngang chuẩn EN 733 là lựa chọn phù hợp cho tưới tiêu và cấp nước nông nghiệp khi cần lưu lượng lớn ở cột áp trung bình, lắp đặt ngang trên bệ và dễ bảo trì. Bản monobloc (động cơ liền trục) gọn nhẹ cho trạm bơm nhỏ; bản rời trục (trên đế chung) phù hợp công suất lớn, vận hành liên tục. Chọn bơm theo ba thông số: lưu lượng yêu cầu (m³/h), cột áp tổng (m) và môi chất (nước sạch, nước mặt có cặn) để quyết định vật liệu gang hay inox.
- EN 733 = chuẩn kích thước bơm ly tâm trục ngang một tầng cánh, giúp thay thế và đồng bộ phụ tùng dễ dàng.
- Monobloc gọn cho trạm bơm nhỏ; rời trục bền cho công suất lớn, chạy liên tục.
- Chọn theo lưu lượng (m³/h) và cột áp tổng (m): cột áp = chênh cao + tổn thất ống + áp đầu ra.
- Nước sạch dùng gang; nước có cặn, ăn mòn hoặc yêu cầu vệ sinh dùng inox.
- Caprari có dòng MEC (monobloc EN 733) và NC/BHR (chuẩn hóa EN 733) cho tưới tiêu, cấp nước.
EN 733 là gì và vì sao quan trọng với tưới tiêu, cấp nước
Chuẩn kích thước bơm ly tâm trục ngang
EN 733 là tiêu chuẩn châu Âu quy định kích thước lắp đặt và điểm làm việc danh định của bơm ly tâm trục ngang một tầng cánh, hút trục. Khi một bơm tuân theo EN 733, mặt bích, chiều cao tâm trục và kích thước bệ đỡ được chuẩn hóa, nên người dùng có thể thay thế bơm giữa các nhà sản xuất khác nhau mà ít phải sửa đường ống hay bệ móng. Với hệ thống tưới tiêu và cấp nước nông nghiệp vận hành nhiều năm, tính chuẩn hóa này giúp giảm thời gian dừng máy và đơn giản hóa kho phụ tùng.
Bơm một tầng cánh phù hợp dải cột áp trung bình, trong khi lưu lượng có thể rất lớn nhờ đường kính cánh và họng hút phù hợp. Đây chính là đặc tính cần cho tưới ruộng, cấp nước thô vào bể chứa hay trạm xử lý: cần đẩy khối lượng nước lớn lên độ cao vừa phải.
Monobloc hay rời trục: chọn theo quy mô trạm bơm
Hai kiểu lắp phổ biến cho cùng một chuẩn EN 733
Bản monobloc gắn cánh bơm trực tiếp lên đầu trục động cơ, không cần khớp nối và bệ chỉnh tâm. Ưu điểm là kích thước gọn, chi phí lắp thấp, lý tưởng cho trạm tưới quy mô nhỏ và vừa, nhà màng, hoặc bơm cấp nước cho cụm dân cư. Bản rời trục đặt bơm và động cơ trên một đế chung, nối bằng khớp nối mềm; kiểu này cho phép dùng động cơ công suất lớn, thay phớt và vòng bi mà không tháo động cơ, phù hợp trạm cấp nước thô chạy liên tục.
| Tiêu chí | Monobloc (liền trục) | Rời trục (trên đế) |
|---|---|---|
| Quy mô phù hợp | Trạm nhỏ và vừa | Trạm lớn, chạy liên tục |
| Kích thước | Gọn, ít chiếm chỗ | Lớn hơn, cần đế chung |
| Bảo trì phớt/bi | Tháo cụm động cơ | Bảo trì tại chỗ, giữ động cơ |
| Chi phí lắp ban đầu | Thấp hơn | Cao hơn |
Chọn lưu lượng và cột áp đúng điểm làm việc
Tính cột áp tổng và đối chiếu đường đặc tính
Lưu lượng là khối lượng nước cần cấp trong một giờ, suy từ diện tích tưới hoặc nhu cầu bể chứa. Cột áp tổng gồm ba phần: chênh cao hình học giữa mặt nước hút và điểm xả, tổn thất ma sát trên đường ống và phụ kiện, cùng áp suất yêu cầu tại đầu ra (ví dụ đầu phun, béc tưới). Sau khi có lưu lượng và cột áp tổng, đối chiếu điểm này với đường đặc tính của bơm để chọn model có hiệu suất cao tại đúng vùng vận hành, tránh chạy lệch xa điểm hiệu suất tối ưu gây hao điện và rung.
Nguyên tắc thực tế: chọn bơm sao cho điểm làm việc nằm gần đỉnh hiệu suất; nếu đường ống dài hoặc nhiều khúc cua, tăng đường kính ống để giảm tổn thất thay vì chọn bơm cột áp quá cao. Với hệ tưới nhiều khu vực, nên tính cho trường hợp tải lớn để bơm không thiếu áp khi mở đồng thời nhiều nhánh.
Vật liệu gang hay inox theo nguồn nước
Quyết định theo môi chất và yêu cầu vệ sinh
Nước sạch, nước giếng đã lắng hoặc nước máy thường dùng thân bơm gang, vừa kinh tế vừa bền với áp lực. Khi bơm nước mặt sông hồ có cặn lơ lửng, nước hơi ăn mòn, hoặc khi cần độ vệ sinh cao cho cấp nước sinh hoạt, nên chọn vật liệu inox để chống mài mòn và ăn mòn. Phớt cơ khí và vòng bi cũng cần chọn theo nhiệt độ và độ sạch của nước để kéo dài tuổi thọ.
| Nguồn nước | Vật liệu đề xuất | Ghi chú |
|---|---|---|
| Nước giếng đã lắng, nước máy | Gang | Kinh tế, bền áp lực |
| Nước mặt có cặn nhẹ | Gang hoặc inox | Cân nhắc theo độ mài mòn |
| Nước ăn mòn, cấp nước sinh hoạt | Inox | Chống ăn mòn, vệ sinh cao |
Lắp đặt và vận hành an toàn
Mồi nước, chống xâm thực và bảo vệ bơm
Bơm ly tâm trục ngang hút trục cần được mồi đầy nước trước khi chạy; đường hút nên ngắn, ít khúc cua và có van một chiều ở chân hút để giữ nước mồi. Đặt bơm sát mặt nước để giảm chiều cao hút, tránh hiện tượng xâm thực (cavitation) làm hỏng cánh. Lắp van khóa và đồng hồ áp ở đầu xả để kiểm soát điểm làm việc. Với trạm chạy tự động, nên trang bị bảo vệ chống chạy khô và bảo vệ quá tải động cơ để tránh hỏng phớt và cuộn dây khi mất nước nguồn.

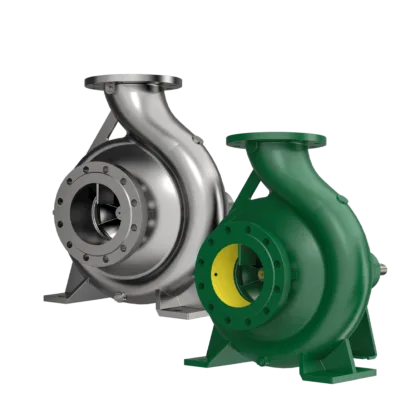

CAPRARI · Ý Dòng bơm ly tâm trục ngang cho tưới tiêu và cấp nước
Caprari (Ý) là thương hiệu bơm ly tâm chuyên cho nước, nông nghiệp và cấp nước đô thị. Cho ứng dụng trục ngang, Caprari có dòng MEC — bơm ly tâm trục ngang chuẩn EN 733, kiểu monobloc, lưu lượng tới 470 m³/h và cột áp tới 140 m, phù hợp tưới tiêu và trạm cấp nước quy mô vừa. Cho công suất lớn hơn, dòng NC/BHR chuẩn hóa theo EN 733, một tầng cánh, lưu lượng tới 280 l/s, có cấu hình thân gang hoặc inox tùy môi chất. TKT là nhà phân phối Caprari tại Việt Nam, tư vấn chọn model theo điểm làm việc và cung ứng phụ tùng đồng bộ.
Câu hỏi thường gặp
Bơm ly tâm trục ngang EN 733 phù hợp ứng dụng nào?
+
Phù hợp khi cần lưu lượng lớn ở cột áp trung bình: tưới tiêu nông nghiệp, cấp nước thô vào bể chứa, tăng áp đường ống và cấp nước sinh hoạt quy mô vừa. Chuẩn EN 733 giúp đồng bộ kích thước lắp đặt và phụ tùng giữa các model.
Nên chọn bản monobloc hay rời trục?
+
Monobloc gọn, chi phí lắp thấp, hợp với trạm tưới nhỏ và vừa. Bản rời trục trên đế chung cho phép dùng động cơ công suất lớn và bảo trì phớt, vòng bi tại chỗ, phù hợp trạm cấp nước chạy liên tục.
Cách tính cột áp tổng để chọn bơm?
+
Cột áp tổng = chênh cao hình học giữa mặt nước hút và điểm xả + tổn thất ma sát trên ống và phụ kiện + áp suất yêu cầu tại đầu ra. Sau đó đối chiếu lưu lượng và cột áp với đường đặc tính bơm để chọn model có hiệu suất cao tại điểm làm việc.
Khi nào cần dùng thân bơm inox thay vì gang?
+
Dùng inox khi nước có tính ăn mòn, chứa cặn mài mòn, hoặc khi cần độ vệ sinh cao cho cấp nước sinh hoạt. Nước giếng đã lắng và nước máy thông thường có thể dùng thân gang để tiết kiệm chi phí.
Caprari có dòng bơm trục ngang nào theo EN 733?
+
Caprari có dòng MEC (monobloc EN 733, lưu lượng tới 470 m³/h, cột áp tới 140 m) và dòng NC/BHR (chuẩn hóa EN 733, một tầng cánh, lưu lượng tới 280 l/s, thân gang hoặc inox). Thông số chi tiết tùy model và điều kiện vận hành.
Làm sao tránh bơm chạy khô khi mất nước nguồn?
+
Trang bị cảm biến mực nước hoặc rơ-le bảo vệ chống chạy khô, kết hợp van một chiều ở chân hút để giữ nước mồi và bảo vệ quá tải động cơ. Đặt bơm sát mặt nước để giảm chiều cao hút và hạn chế xâm thực.
Cần tư vấn chọn bơm ly tâm trục ngang theo lưu lượng và cột áp thực tế của hệ thống tưới tiêu, cấp nước? Đội kỹ thuật TKT hỗ trợ tính điểm làm việc và đề xuất model Caprari phù hợp.
Gửi yêu cầu tư vấn hoặc hotline 0941.400.488
Nguồn: tài liệu kỹ thuật Caprari (dòng MEC, NC/BHR) và tiêu chuẩn EN 733. TKT biên soạn.
