Vận chuyển khí nén (pneumatic conveying) là phương pháp dùng dòng khí áp suất thấp để di chuyển bột, hạt và vật liệu rời trong đường ống kín. Nguồn khí cho hệ thống này là máy thổi khí (blower) — thổi lưu lượng lớn ở áp suất thường dưới 1 bar, khác với máy nén khí áp cao. Tùy đặc tính vật liệu và khoảng cách, hệ thống chọn một trong ba công nghệ chính: Roots, trục vít hoặc turbo; với thực phẩm, dược phẩm và quy trình sạch thì bắt buộc dùng máy thổi khí không dầu (oil-free) đạt ISO 8573-1.
- Vận chuyển khí nén = dùng dòng khí áp thấp thổi/hút vật liệu rời trong ống kín
- Nguồn khí là máy thổi khí: Roots (Delta Blower), trục vít (Delta Hybrid), turbo (Aerzen Turbo)
- Hai cơ chế: thổi liệu áp dương (overpressure) và hút chân không (vacuum)
- Pha loãng (dilute phase) cho bột mịn · pha đặc (dense phase) cho hạt/granulat nặng
- Thực phẩm, dược, hóa mỹ phẩm cần oil-free 100% — đạt ISO 8573-1 Class 0
Vận chuyển khí nén hoạt động thế nào
Nguyên lý dòng khí thổi liệu rời trong ống kín
Trong một hệ pneumatic conveying, máy thổi khí tạo ra dòng khí chuyển động với vận tốc đủ lớn để cuốn theo các hạt vật liệu và đưa chúng đi trong đường ống. Hệ kín này tránh phát tán bụi ra môi trường, giảm hao hụt và bảo vệ độ sạch của sản phẩm — lý do pneumatic conveying được dùng rộng rãi khi nạp/xả xe bồn, xe silo, tàu thủy và khi luân chuyển nguyên liệu nội bộ trong dây chuyền sản xuất.
Có hai cơ chế vận hành cơ bản. Hệ áp dương (overpressure) đặt máy thổi khí ở đầu nguồn, đẩy vật liệu đi tới đích — phù hợp tuyến dài, nhiều điểm nhận. Hệ chân không (vacuum) đặt máy hút ở đầu cuối, kéo vật liệu về — thuận tiện khi gom liệu từ nhiều điểm cấp hoặc hút xả từ phương tiện. Aerzen cung cấp thiết bị cho cả hai chiều: áp suất dương tới khoảng 1.000 mbar và chân không tới -500 mbar (bản thiết kế đặc biệt tới -800 mbar).
Pha loãng và pha đặc — chọn theo vật liệu
Dilute phase và dense phase khác nhau ra sao
Pha loãng (dilute phase) dùng vận tốc khí cao, tỉ lệ vật liệu trên khí thấp, các hạt bay lơ lửng trong dòng khí. Cách này linh hoạt, suất đầu tư hợp lý, phù hợp bột mịn và liệu không quá mài mòn như bột mì, bột nhựa, xi măng, vôi. Pha đặc (dense phase) dùng áp cao hơn, vận tốc thấp hơn, vật liệu di chuyển thành “nút” liệu — êm hơn, ít vỡ hạt và ít mài mòn ống, hợp với granulat nặng, hạt nhựa, vật liệu dễ vỡ hoặc dễ mài mòn.
Việc chọn pha và chọn loại máy thổi khí phụ thuộc vào khối lượng riêng, độ ẩm, độ mài mòn của vật liệu, chiều dài tuyến ống và lưu lượng yêu cầu. Một hệ thiết kế đúng giúp tránh tắc liệu, giảm vỡ hạt và tiết kiệm điện năng đáng kể trong vận hành dài hạn.
Ba công nghệ máy thổi khí cho vận chuyển khí nén
Roots, trục vít và turbo — nên dùng loại nào
Ba dòng máy thổi khí đáp ứng phần lớn nhu cầu thổi liệu rời, mỗi loại có vùng làm việc tối ưu riêng:
| Công nghệ | Đặc điểm | Phù hợp | Dòng Aerzen |
|---|---|---|---|
| Roots (cấp dương 2 rotor) | Cấu tạo đơn giản, bền, chi phí hợp lý, dải áp suất rộng | Thổi liệu phổ thông, tải biến thiên, cả áp dương và chân không | Delta Blower |

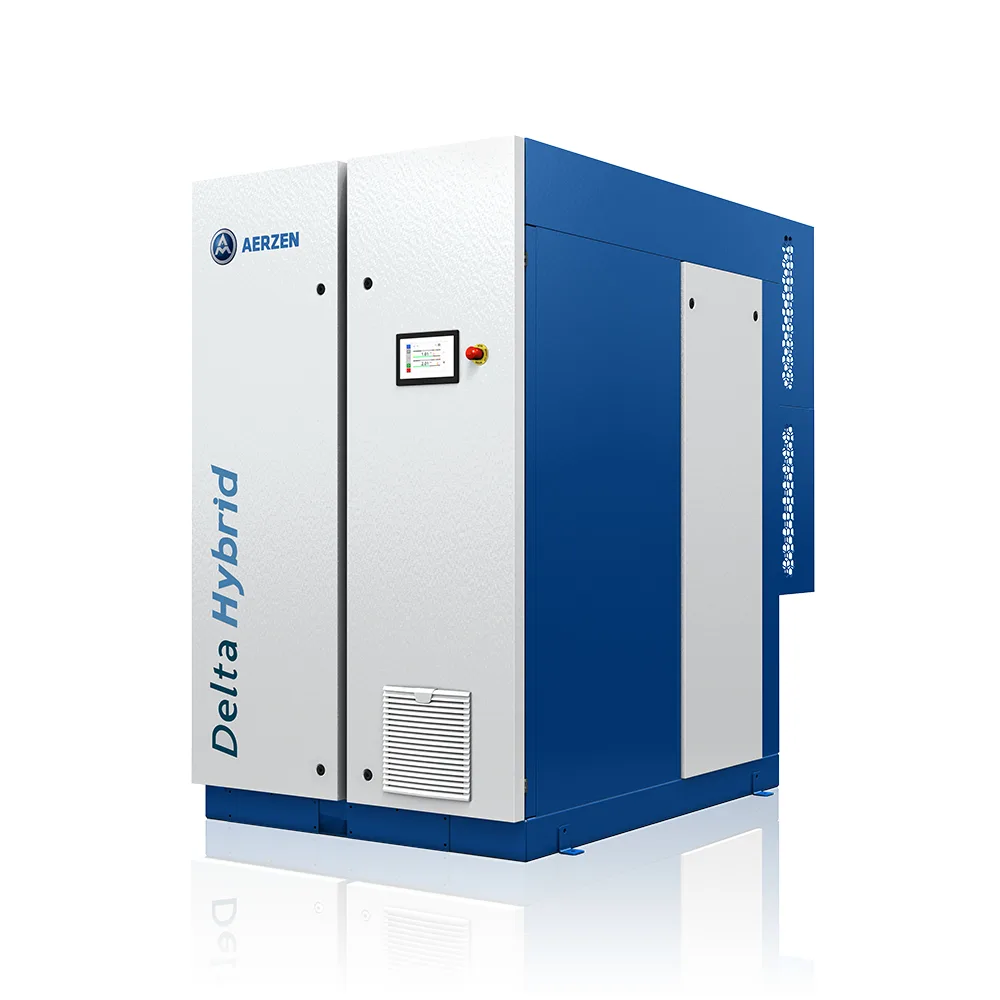

| Trục vít (screw) | Rotor xoắn nén trong, hiệu suất cao hơn Roots ở áp cao, tiết kiệm điện | Tuyến dài, áp cao hơn, vận hành liên tục cần tối ưu năng lượng | Delta Hybrid |
| Turbo / ly tâm tốc độ cao | Hiệu suất cao, vận hành êm, ít chi tiết mài mòn | Lưu lượng rất lớn, tải nền ổn định | Aerzen Turbo |
Với pneumatic conveying, máy thổi khí xử lý không khí và khí trung tính trong dải lưu lượng khoảng 30 đến 15.000 m³/h. Nhờ thiết kế chế tạo theo yêu cầu, hệ Aerzen có thể vận chuyển tới khoảng 1.000 tấn vật liệu rời mỗi giờ trên tuyến cấp liệu — đủ cho cả nhà máy xi măng, cảng và nhà máy thực phẩm quy mô lớn.
Vì sao thực phẩm và dược phẩm cần máy thổi khí không dầu
Oil-free 100% và an toàn ATEX
Khi vật liệu rời là bột mì, sữa bột, đường, dược chất hay nguyên liệu hóa mỹ phẩm, dòng khí tiếp xúc trực tiếp với sản phẩm. Vì vậy khí phải sạch dầu hoàn toàn. Máy thổi khí và máy nén khí trục vít không dầu của Aerzen cho khí oil-free 100%, bảo toàn độ sạch sản phẩm trong suốt quá trình vận chuyển và đáp ứng tiêu chuẩn ISO 8573-1 (mức Class 0 cho hàm lượng dầu) cùng các phần liên quan của bộ ISO 8573.
Đối với vật liệu rời dễ cháy nổ (bụi than, bột mịn) trong khu vực phân loại ATEX, thiết bị có thể tích hợp bộ chặn tia lửa (spark arrester) ngay tại bệ máy hoặc phía xả của bình tiêu âm, ngăn tia lửa lan vào vùng nguy hiểm và lược bỏ nhu cầu lắp thêm thiết bị chống cháy ngoài hiện trường. Bình tiêu âm phản kháng (không dùng vật liệu hấp thụ) cũng giúp tránh nhiễm bẩn dòng khí theo thời gian và giữ độ ồn ổn định suốt vòng đời máy.
Ứng dụng theo ngành
Những ngành dùng pneumatic conveying phổ biến
Vận chuyển khí nén có mặt ở hầu hết ngành xử lý vật liệu dạng bột và hạt:
- Thực phẩm & đồ uống: vận chuyển và sục khí bột mì, đường, sữa bột, ngũ cốc — yêu cầu oil-free và vệ sinh.
- Hóa chất & dược phẩm: luân chuyển nguyên liệu nhạy cảm, giữ độ tinh khiết hoàn toàn của sản phẩm.
- Xi măng & vôi: nạp/xả silo, vận chuyển bụi than và nhiên liệu thứ cấp với lưu lượng lớn.
- Xe bồn & xe silo: máy thổi khí chuyên dụng cho phương tiện vận chuyển rời, dải chênh áp mở rộng tới 1,2 bar.
- Hóa mỹ phẩm, nhựa, bột màu: thổi liệu pha đặc để hạn chế vỡ hạt và mài mòn.
AERZEN · ĐỨC Giải pháp máy thổi khí cho vận chuyển khí nén
Aerzen (Đức) là một trong những nhà chế tạo máy thổi khí công nghiệp lâu năm trên thế giới, có dải sản phẩm phủ trọn nhu cầu thổi liệu rời. Delta Blower (Roots) cho ứng dụng phổ thông và linh hoạt; Delta Hybrid (trục vít) cho hiệu suất cao và tiết kiệm điện ở tuyến áp cao, vận hành liên tục; Aerzen Turbo cho lưu lượng rất lớn với tải nền ổn định. Toàn bộ có phiên bản không dầu cho thực phẩm, dược phẩm và quy trình sạch, kèm tùy chọn bộ chặn tia lửa cho khu vực ATEX và hệ điều khiển AERtronic giám sát tiêu thụ năng lượng. TKT Pumps là đơn vị phân phối Aerzen tại Việt Nam, với hơn 19 năm kinh nghiệm, hơn 12.000 dự án và kho hơn 5.000 phụ tùng, hỗ trợ kỹ thuật 24/7.
Câu hỏi thường gặp
Máy thổi khí khác máy nén khí ở điểm nào?
+
Máy thổi khí (blower) tạo lưu lượng lớn ở áp suất thấp, thường dưới 1 bar, dùng để thổi liệu rời, sục khí và hút chân không. Máy nén khí tạo áp suất cao (nhiều bar) cho khí công cụ và khí điều khiển. Trong vận chuyển khí nén liệu rời, phần lớn ứng dụng dùng máy thổi khí áp thấp lưu lượng lớn.
Nên chọn pha loãng hay pha đặc cho hệ vận chuyển khí nén?
+
Pha loãng dùng vận tốc khí cao, hợp với bột mịn và suất đầu tư thấp. Pha đặc dùng áp cao hơn, vận tốc thấp, vật liệu đi thành nút liệu — giảm vỡ hạt và mài mòn ống, hợp với granulat nặng hoặc liệu dễ vỡ. Lựa chọn phụ thuộc đặc tính vật liệu, chiều dài tuyến và lưu lượng.
Khi nào bắt buộc dùng máy thổi khí không dầu (oil-free)?
+
Khi dòng khí tiếp xúc trực tiếp với sản phẩm trong ngành thực phẩm, đồ uống, dược phẩm và hóa mỹ phẩm. Khí phải sạch dầu để bảo toàn độ tinh khiết. Máy oil-free của Aerzen đáp ứng ISO 8573-1, cho khí không dầu trong toàn bộ quá trình vận chuyển.
Aerzen có dòng máy thổi khí nào cho vận chuyển khí nén?
+
Aerzen có Delta Blower (Roots) cho ứng dụng phổ thông, Delta Hybrid (trục vít) cho hiệu suất cao và tiết kiệm điện, và Aerzen Turbo cho lưu lượng rất lớn. Ngoài ra có dòng máy thổi khí chuyên dụng cho xe bồn, xe silo với chênh áp mở rộng tới 1,2 bar.
Hệ vận chuyển khí nén cho vật liệu dễ cháy nổ có an toàn không?
+
Có, nếu thiết kế đúng cho khu vực ATEX. Thiết bị Aerzen có thể tích hợp bộ chặn tia lửa tại bệ máy hoặc phía xả bình tiêu âm, ngăn tia lửa lan vào vùng nguy hiểm và lược bỏ nhu cầu lắp thêm thiết bị chống cháy ngoài hiện trường.
Một hệ Aerzen vận chuyển được bao nhiêu vật liệu mỗi giờ?
+
Tùy thiết kế, hệ Aerzen có thể vận chuyển tới khoảng 1.000 tấn vật liệu rời mỗi giờ trên tuyến cấp liệu. Máy thổi khí xử lý không khí và khí trung tính trong dải lưu lượng khoảng 30 đến 15.000 m³/h, áp dương tới 1.000 mbar và chân không tới -500 mbar (bản đặc biệt tới -800 mbar).
