Trong ngành sản xuất phân bón NPK, hệ thống bơm tuần hoàn đóng vai trò then chốt trong việc duy trì tính ổn định của quy trình phản ứng và quyết định chất lượng sản phẩm cuối cùng. Tuy nhiên, một rủi ro phổ biến nhưng thường bị các kỹ sư thiết kế đánh giá thấp chính là sự thay đổi tính chất lưu chất trong môi trường vận hành thực tế, đặc biệt là hiện tượng hóa chất bị kết tinh tạo thành các hạt rắn mài mòn. Tại Nhà máy Phân bón Dầu khí Cà Mau (PVCFC), sự sai lệch giữa thông số lý thuyết và thực tiễn đã dẫn đến hàng loạt sự cố nghiêm trọng, làm gián đoạn dây chuyền sản xuất – cho đến khi giải pháp bơm Schurco chuyên dụng được triển khai.
Nhà máy PVCFC đối mặt với tình trạng hệ thống bơm hóa chất tuần hoàn bị phá hủy nhanh chóng do lưu chất phát sinh 10-15% hạt rắn kết tinh (điều không có trong thiết kế ban đầu). Sự cố khiến phớt cơ khí hỏng liên tục, chu kỳ bảo trì rút ngắn chỉ còn 3-4 tháng/lần. Giải pháp đưa ra là thay thế toàn bộ bằng bơm Schurco (thiết kế chuyên xử lý bùn hạt rắn, vật liệu hợp kim Crom cao ~27%). Kết quả: Tuổi thọ bơm tăng gấp đôi, giảm tần suất bảo trì và tiết kiệm đến 300 triệu VNĐ tiền điện mỗi năm.
1. Bài toán thực tế: Sai lệch giữa thiết kế lý thuyết và vận hành
PVCFC (Phân bón Dầu khí Cà Mau) là một trong những nhà máy sản xuất phân bón quy mô lớn và hiện đại bậc nhất tại Việt Nam. Hệ thống tháp tuần hoàn NPK của nhà máy đòi hỏi thiết bị phải hoạt động liên tục 24/7 trong điều kiện hóa chất khắc nghiệt.
Vấn đề cốt lõi bắt nguồn từ khâu thiết kế ban đầu:
- Theo thông số thiết kế lý thuyết (P&ID), lưu chất luân chuyển được xác định là dung dịch hóa chất lỏng thuần túy, không chứa hạt rắn.
- Dựa trên thông số này, hệ thống đã được trang bị các dòng bơm hóa chất tiêu chuẩn (bơm ly tâm thông thường).
Tuy nhiên, "chiến trường" vận hành thực tế luôn tiềm ẩn những yếu tố ngoài dự kiến. Trong quá trình sản xuất và phản ứng hóa học, lưu chất đã phát sinh từ 10% đến 15% hạt rắn dạng kết tinh nhẹ. Dù tỷ lệ không quá lớn, nhưng các hạt tinh thể muối này có tính mài mòn cực kỳ dữ dội khi bị guồng quay của cánh bơm ly tâm tốc độ cao quăng quật liên tục trong chu trình tuần hoàn.
Hệ lụy trực tiếp đến vận hành và chi phí (OPEX)
Việc sử dụng sai chủng loại máy bơm cho môi trường chứa hạt rắn (dù chỉ là slurry nhẹ) đã ngay lập tức kích hoạt hiệu ứng domino về hỏng hóc cơ khí:

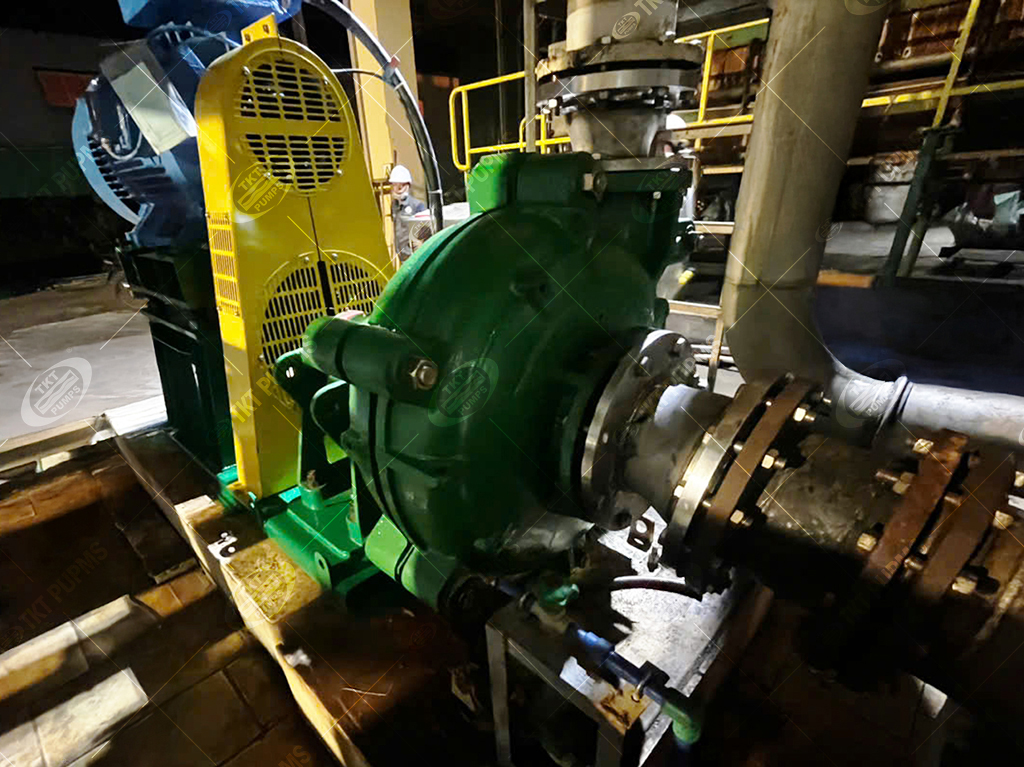

- Xói mòn cơ học (Erosion): Cánh bơm và buồng bơm bằng hợp kim thông thường bị mài mòn nhanh chóng, mỏng dần và xuống cấp trầm trọng chỉ sau một thời gian ngắn. Hiệu suất thủy lực sụt giảm rõ rệt, máy bơm không thể đẩy đủ lưu lượng cần thiết.
- Rách phớt cơ khí: Các hạt tinh thể sắc nhọn chui vào rãnh làm kín của phớt cơ khí (Mechanical Seal), mài nát bề mặt vật liệu và gây xì hóa chất liên tục.
Hậu quả tài chính: Chu kỳ bảo trì thiết bị bị rút ngắn kỷ lục, chỉ còn 3 – 4 tháng/lần. Nhà máy liên tục phải đối mặt với tình trạng dừng hệ thống (Downtime) để sửa chữa, kéo theo sự gia tăng phi mã của chi phí nhân công bóc vác thay thế và tiền mua phụ tùng dự phòng.
2. Giải pháp: Công nghệ bơm Schurco cho môi trường hạt rắn
Nhận diện rõ nguyên nhân gốc rễ (Root Cause) không phải do chất lượng máy bơm cũ kém, mà là do chọn sai nguyên lý công nghệ, các chuyên gia ứng dụng đã đề xuất nâng cấp toàn bộ hệ thống sang sử dụng máy bơm xử lý hạt rắn chuyên dụng: Bơm slurry Schurco (Mỹ).
Khác biệt hoàn toàn với bơm hóa chất thông thường, bơm bùn (Slurry pump) Schurco được sinh ra để tồn tại trong những môi trường mài mòn khốc liệt nhất.
2.1. Cấu trúc chống mài mòn 2 lớp (Double Casing)

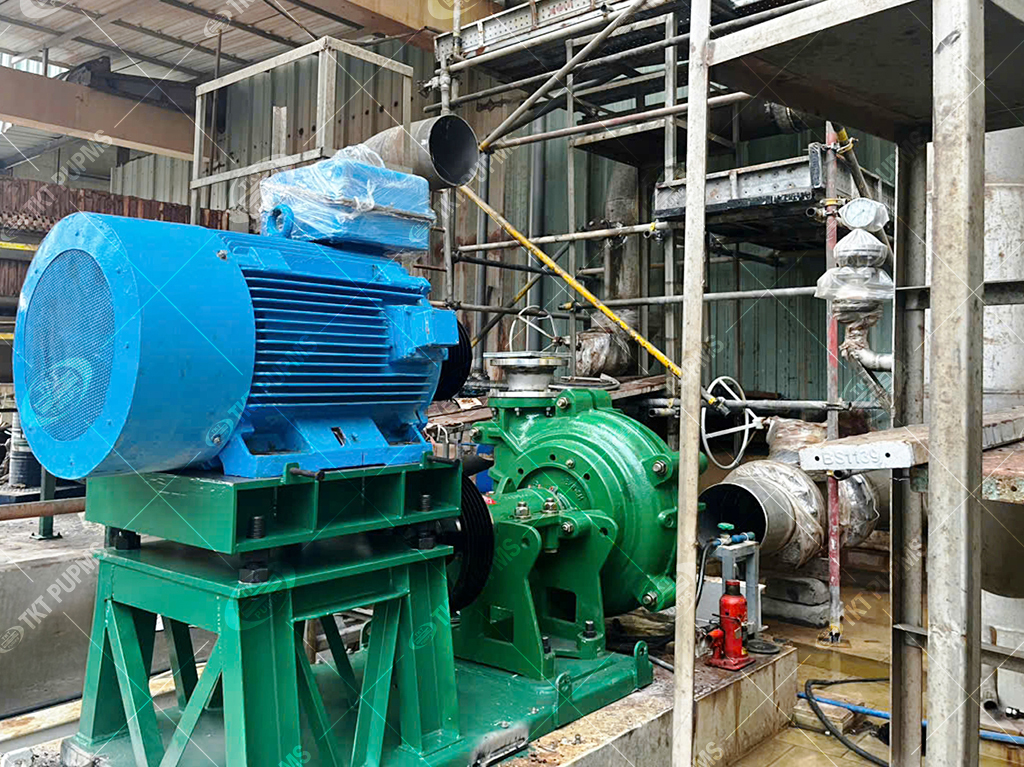

Điểm khác biệt quan trọng nhất về mặt cơ khí là cấu tạo vỏ bơm. Thay vì sử dụng một lớp vỏ đơn duy nhất như bơm nước, bơm Schurco sở hữu thiết kế 2 lớp bảo vệ độc lập:
- Lớp vỏ chịu lực bên ngoài (Outer Casing) bằng gang dẻo chống va đập.
- Lớp ruột lót bên trong (Liner) làm nhiệm vụ tiếp xúc trực tiếp với lưu chất, giúp phân tán lực mài mòn cục bộ. Khi lớp ruột này bị mòn sau nhiều năm sử dụng, kỹ sư chỉ cần thay thế phần ruột bên trong mà không cần bỏ đi toàn bộ vỏ bơm, tiết kiệm chi phí bảo trì đáng kể.
2.2. Hợp kim Crom cao siêu cứng (~27%)
Nếu bơm hóa chất thông thường hay dùng Inox 316 để chống ăn mòn hóa học (nhưng rất yếu trước sự mài mòn vật lý), thì Schurco trang bị bộ vật liệu Wetted-parts (cánh bơm, ruột lót) bằng Hợp kim Chrome cao (High Chrome ~27%).
Đặc tính của High Chrome mang lại độ cứng bề mặt cực cao (lên tới 600-650 Brinell), giúp thiết bị chống mài mòn tốt hơn gấp nhiều lần so với thép không gỉ. Đồng thời, cấu trúc luyện kim này vẫn đảm bảo khả năng kháng ăn mòn hóa học xuất sắc trong môi trường phân bón. Đây chính là yếu tố quyết định giúp bơm slurry thay thế hoàn hảo cho bơm hóa chất ở phân đoạn này.
2.3. Tối ưu hóa động lực học dòng chảy (Fluid Dynamics)
Cánh bơm slurry Schurco được thiết kế với khe hở rộng hơn và các vân cánh dày hơn. Thiết kế này tối ưu hóa quỹ đạo của dòng chảy chứa hạt rắn, làm giảm góc va đập trực tiếp của tinh thể muối lên bề mặt cánh quạt, từ đó hạn chế tối đa hiện tượng xói mòn (Erosion) cục bộ.
3. Kết quả vận hành thực tế tại PVCFC

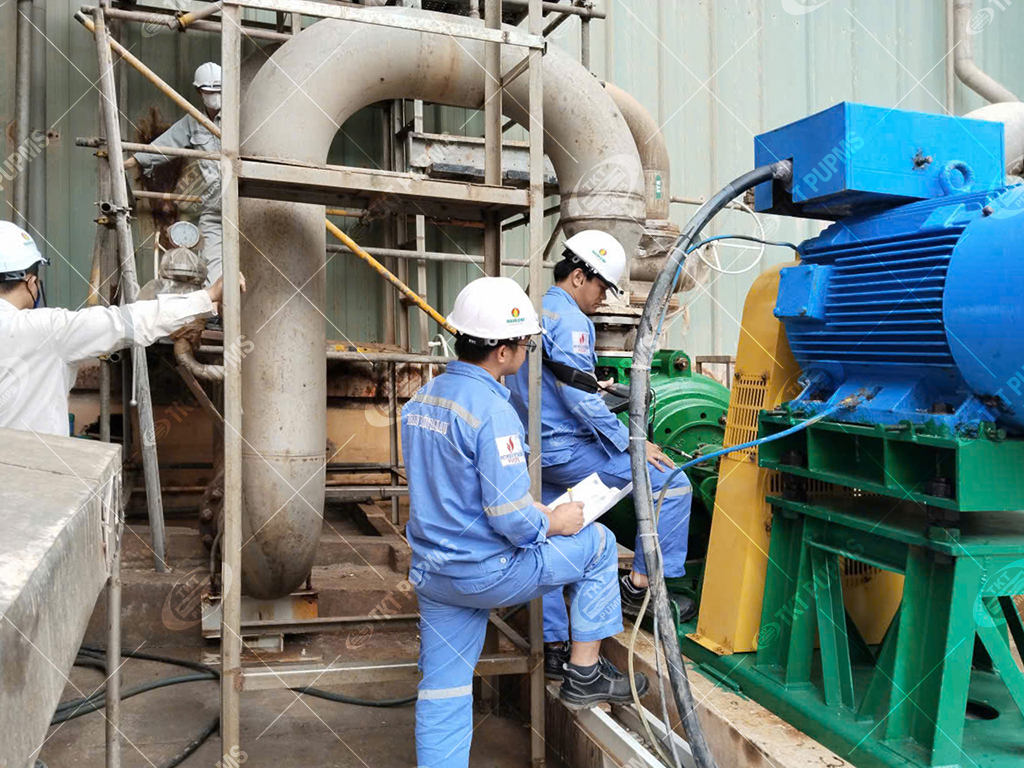

Sau khi tiến hành thay thế và đưa các cụm bơm slurry Schurco vào chu trình tuần hoàn NPK thực tế, phòng bảo trì nhà máy Đạm Cà Mau đã ghi nhận những số liệu cải thiện vượt xa kỳ vọng ban đầu:
| Hạng mục đánh giá | Khi dùng Bơm Hóa Chất thường | Khi nâng cấp Bơm Slurry Schurco |
|---|---|---|
| Tuổi thọ thiết bị (Lifespan) | Dưới 1 năm (Mòn cánh, hỏng buồng liên tục). | Tăng gấp đôi (~2 năm). Tỷ lệ hao mòn cánh bơm cực thấp. |
| Chu kỳ bảo trì (Downtime) | Sửa chữa, thay phớt mỗi 3 - 4 tháng. | Vận hành ổn định liên tục. Giảm đột phá tần suất gọi thợ sửa chữa. |
| Chi phí điện năng (Energy) | Hao phí lớn do tụt áp lực, rò rỉ. | Tiết kiệm 200 - 300 triệu VNĐ/năm nhờ duy trì hiệu suất thủy lực ổn định. |
4. Bài học kỹ thuật: Khi nào nên chuyển sang dùng bơm Slurry?
Từ case study của PVCFC, có một nguyên tắc sống còn mà các kỹ sư thiết kế nhà máy cần ghi nhớ: Không bao giờ chọn bơm chỉ hoàn toàn dựa trên thiết kế lý thuyết. Điều kiện vận hành thực tế luôn luôn biến đổi, hóa chất có thể phản ứng kết tinh, bùn đất có thể lắng đọng ngoài dự kiến.
Dấu hiệu hệ thống cần nâng cấp lên bơm Slurry:
- Lưu chất có sự xuất hiện của hạt rắn lơ lửng (dù chỉ chiếm tỷ lệ rất nhỏ từ 5 – 10%).
- Có hiện tượng phản ứng kết tinh muối trong quá trình bơm tuần hoàn.
- Phớt cơ khí (Mechanical Seal) bị xước nát và xì nước liên tục.
- Cánh bơm Inox/Nhựa mỏng đi và mòn vẹt nhanh chóng chỉ sau vài tháng.
Việc ngoan cố sử dụng bơm hóa chất tiêu chuẩn (kể cả hàng cao cấp) cho một môi trường chứa hạt rắn sẽ biến nhà máy thành một "cỗ máy đốt tiền". Chi phí đầu tư ban đầu (CAPEX) của bơm Slurry có thể nhỉnh hơn, nhưng tổng chi phí vòng đời (LCC) mang lại chắc chắn sẽ rẻ hơn gấp nhiều lần nhờ cắt giảm downtime và linh kiện tiêu hao.
Câu hỏi thường gặp về bơm slurry trong ngành phân bón (FAQ)
Bơm slurry khác gì bơm hóa chất thông thường?
Khác biệt lớn nhất nằm ở cấu trúc cơ khí và vật liệu. Bơm hóa chất thường dùng nhựa hoặc Inox để chống ăn mòn hóa học (Chemical corrosion), nhưng rất mỏng manh trước lực ma sát. Bơm slurry được thiết kế vỏ dày (hoặc vỏ kép), khe hở cánh lớn và sử dụng vật liệu hợp kim siêu cứng (để chống lại sự mài mòn vật lý - Abrasion).
Có thể dùng cố bơm hóa chất cho lưu chất có hạt rắn lơ lửng được không?
Vẫn có thể bơm được trong ngắn hạn, nhưng hệ lụy sẽ đến rất nhanh. Hạt rắn sẽ hoạt động như giấy nhám mài nát buồng bơm và làm kẹt phớt cơ khí. Hiệu suất giảm sút, chi phí điện năng tăng vọt và chi phí thay mới phụ tùng sẽ ăn mòn ngân sách bảo trì của bạn.
Vật liệu hợp kim Crom cao (High Chrome) có phù hợp cho môi trường hóa chất không?
Có. Mặc dù mục đích chính của High Chrome (~27% Cr) là tạo ra độ cứng cực đại chống mài mòn, nhưng hàm lượng Crom dồi dào cũng mang lại một lớp màng thụ động hóa vững chắc, cho phép vật liệu này chịu được nhiều loại hóa chất, dung dịch muối và kiềm trong ngành công nghiệp phân bón.
Chi phí đầu tư bơm slurry Schurco có đắt không?
Nếu chỉ xét riêng giá mua ban đầu (CAPEX), bơm slurry đắt hơn bơm hóa chất thông thường do cấu trúc kim loại nặng và phức tạp hơn. Tuy nhiên, nếu áp dụng bài toán Life Cycle Cost (LCC), độ bền bỉ gấp đôi và việc loại bỏ được hàng trăm triệu đồng chi phí downtime/năm sẽ giúp hệ thống đạt điểm hoàn vốn (ROI) cực kỳ nhanh chóng.
