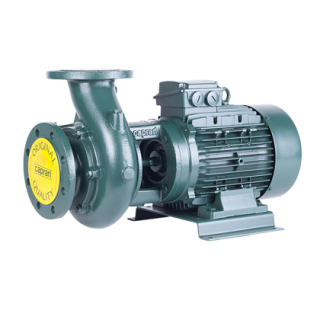

Bơm ly tâm trục ngang · End-Suction
Bơm ly tâm trục ngang
end-suction, 1 cấp
Bơm ly tâm trục ngang (end-suction) cho cấp nước, tưới tiêu, HVAC và tuần hoàn công nghiệp — kết cấu đơn giản, lưu lượng lớn, dễ bảo trì (back pull-out). Chính hãng Salvatore Robuschi (Ý), Caprari, DP Pumps, Affetti và DOOCH.
19+ năm12.000+ dự ánISO 9001:2015
2.400
Lưu lượng (m³/h)
150
Cột áp (m)
1 cấp
Số tầng cánh
Back pull-out
Dễ bảo trì
Gang · Inox
Vật liệu
Gang · Inox
Sơ đồ nguyên lý · vùng thiết kế
Sơ đồ nguyên lý Cơ chế · Air-Operated
Cách chọn đúng Bơm ly tâm trục ngang
01
Xác định lưu lượng & cột áp
Lưu lượng (m³/h) và cột áp tổng (chiều cao + tổn thất) quyết định cỡ bơm. Trục ngang phù hợp lưu lượng lớn, cột áp trung bình.
02
Chọn vật liệu theo lưu chất
Gang cho nước sạch; inox 304/316 cho nước ăn mòn nhẹ/thực phẩm; bản chống ăn mòn cho hóa chất. Nhiệt độ và hạt rắn cũng ảnh hưởng lựa chọn.
03
Chọn cấu hình & thương hiệu
Đầu trần hay liền động cơ, kiểu lắp và vật liệu phớt. Chọn Caprari (Ý) theo chuẩn EN/ISO và CO-CQ; kỹ sư TKT tư vấn.
Bơm được lưu chất nhớt, có hạt rắn, nhạy cắt — kể cả khu vực ATEX chống cháy nổ.
Hướng dẫn chọn
Chọn bơm trục ngang theo bộ ba
Bơm ly tâm trục ngang chọn theo bộ ba lưu chất × kiểu cánh (kín · hở · xoáy · channel) × vật liệu & cột áp. Hai bảng dưới ánh xạ nhanh yêu cầu sang cấu hình phù hợp.
Ma trận chọn theo ứng dụng
| Ứng dụng / lưu chất | Kiểu khuyến nghị | Dòng tiêu biểu |
|---|---|---|
| Nước sạch / cấp nước | End-suction gang/inox | Caprari NC · DP Pumps · DOOCH DHM |
| Hoá chất ăn mòn | Nhựa PP/PVDF (ISO 2858) | Affetti CGI/CDI |
| Nước thải / có chất rắn | Cánh xoáy · channel | Salvatore Robuschi RC/RB |
| Cột áp cao | Đa tầng / process | Caprari MEC · DOOCH DHF |
| Lưu lượng rất lớn | Cánh channel lớn | Salvatore Robuschi RB |
| Thực phẩm / inox | End-suction inox | DOOCH DHM (inox) |
Ma trận kiểu cánh × lưu chất
| Lưu chất | Cánh kín | Cánh hở | Cánh xoáy (vortex) | Channel |
|---|---|---|---|---|
| Nước sạch (hiệu suất cao) | A | B | D | C |
| Nước có cặn nhỏ | C | A | B | B |
| Chất rắn lớn / sợi | D | B | A | A |
| Bùn nhão | D | C | A | A |
| Lưu lượng lớn cột áp thấp | B | B | B | A |
A Rất hợpB Dùng đượcC Hạn chếD Không nên
⚠️ Bù trừ: cánh kín cho hiệu suất cao với nước sạch; cánh hở/xoáy/channel cho lưu chất có chất rắn nhưng hiệu suất thấp hơn. Vật liệu gang · inox · nhựa theo lưu chất. Hướng dẫn chung — kỹ sư TKT xác nhận theo lưu chất & cột áp →
Catalog · cập nhật theo kho
27 model Bơm ly tâm trục ngang
Caprari
Ảnh kỹ thuật
Caprari
Ảnh kỹ thuật
Caprari
Ảnh kỹ thuật
Caprari
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
Salvatore Robuschi
Ảnh kỹ thuật
DP Pumps
Ảnh kỹ thuật
DP Pumps
Ảnh kỹ thuật
DP Pumps
Ảnh kỹ thuật
DP Pumps
Ảnh kỹ thuật
Affetti
Ảnh kỹ thuật
Affetti
Ảnh kỹ thuật
Affetti
Ảnh kỹ thuật
Affetti
Ảnh kỹ thuật
Affetti
Ảnh kỹ thuật
DOOCH
Ảnh kỹ thuật
DOOCH
Ảnh kỹ thuật
DOOCH
Ảnh kỹ thuật
Thông số · Chọn nhanh
Dòng bơm ly tâm trục ngang — 5 thương hiệu
Các dòng tiêu biểu theo cỡ lưu lượng & cột áp (số theo catalogue hãng). Bấm vào dòng để xem chi tiết.
| Dòng / Series | Hãng | Lưu lượng tối đa | Cột áp tối đa | Vật liệu |
|---|---|---|---|---|
| RB (cánh channel) | Salvatore Robuschi | ~2.400 m³/h | 70 m | theo model |
| LDP-X (rời trục) | DP Pumps | ~1.500 m³/h | 150 m | Gang |

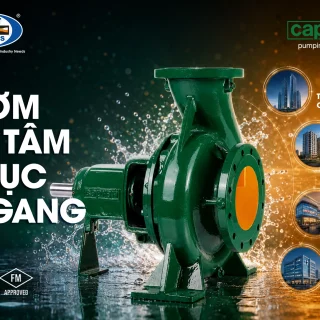

| NC (chuẩn ISO) | Caprari | ~1.080 m³/h | 100 m | Gang |
| RC (cánh xoáy) | Salvatore Robuschi | ~800 m³/h | 60 m | theo model |

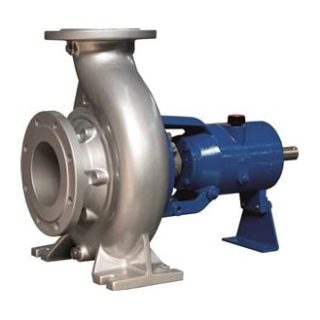

| RD (cánh kín) | Salvatore Robuschi | ~500 m³/h | 140 m | theo model |
| MEC-AG | Caprari | ~470 m³/h | 110 m | Gang |
| CGI/CDI (ISO 2858) | Affetti | theo model | theo model | PP / PVDF / PE |

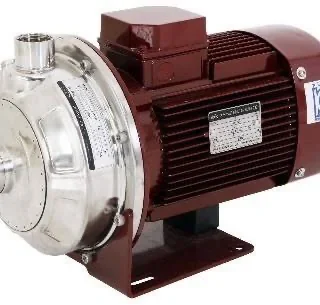

| DHM (1 tầng, Inox) | DOOCH | ~27 m³/h | 44 m | Inox |

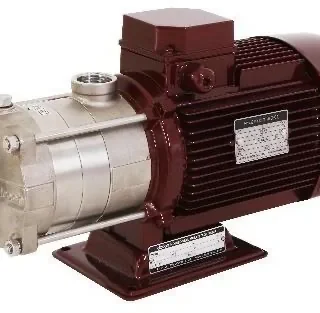

| DHF(T) | DOOCH | ~15 m³/h | 80 m | Gang |
Caprari quy đổi từ l/s sang m³/h (xấp xỉ). Affetti là bơm hoá chất thân nhựa — số theo model. Gửi lưu lượng + cột áp + lưu chất để kỹ sư TKT chọn đúng model & vật liệu.
Trục ngang
- Mặt bằng lắp đặt: Cần diện tích sàn
- Bảo trì: Dễ (back pull-out)
- Cột áp cao: Cần đa cấp
- Chi phí: Thấp hơn
- Lưu lượng lớn: Phù hợp
- Lắp trên đường ống: Cần bệ
Trục đứng
- Mặt bằng lắp đặt: Tiết kiệm (đứng)
- Bảo trì: Phức tạp hơn
- Cột áp cao: Đa tầng đứng gọn
- Chi phí: Cao hơn
- Lưu lượng lớn: Vừa
- Lắp trên đường ống: Inline tiện
Thương hiệu trọng tâm
Salvatore Robuschi (Ý)
Bơm ly tâm process trục ngang từ 1935 (Parma, Ý) — nhiều cấu hình cánh (kín · hở · channel · xoáy) cho hoá chất, thực phẩm, cấp thoát nước và xử lý nước thải. TKT phân phối chính hãng kèm CO-CQ.
Chính hãng
Phân phối chính hãng 5 thương hiệu bơm trục ngang
Thái Khương Pumps phân phối chính hãng bơm ly tâm trục ngang Salvatore Robuschi, Caprari (Ý), DP Pumps (Hy Lạp), Affetti và DOOCH (Hàn Quốc) — đủ dải lưu lượng, vật liệu gang/inox/nhựa kháng hoá chất, kèm CO-CQ. Kỹ sư TKT tư vấn chọn cấu hình cánh và vật liệu theo lưu chất.
Ứng dụng
Dùng ở đâu
Bơm ly tâm trục ngang phục vụ cấp nước, tưới tiêu, HVAC – tuần hoàn, công nghiệp chung và xử lý nước — chọn cấu hình cánh và vật liệu theo lưu chất, lưu lượng và cột áp.
Cấp nước & tưới tiêu
Cấp nước sinh hoạt, nông nghiệp, tưới — lưu lượng lớn, cột áp trung bình.
HVAC & tuần hoàn
Tuần hoàn nước nóng/lạnh, tháp giải nhiệt, chiller.
Công nghiệp chung
Cấp nước quá trình, làm mát, rửa — vận hành ổn định.
Xử lý nước
Bơm nước sạch sau xử lý, tuần hoàn bể.
Thực phẩm & đồ uống
Inox 304/316 cho nước và lưu chất vệ sinh.
Cấp nước tòa nhà
Cấp nước, tăng áp cho khu dân cư, thương mại.
Thái Khương Services · TKS
24/728+ hãng EU/G7ISO · API
Cần sửa chữa, bảo trì hay phụ tùng?
Đội kỹ thuật & after-sales phục vụ mọi thương hiệu bơm — bộ màng, van bi, kit sửa chữa chính hãng.
Hỏi & đáp · Báo giá
Câu hỏi thường gặp
Là bơm ly tâm có trục đặt nằm ngang, lưu chất hút dọc trục (end-suction) và được một cánh bơm đẩy ra theo hướng kính. Kết cấu đơn giản, lưu lượng lớn, cột áp trung bình, dễ bảo trì.
Chọn trục ngang khi có diện tích sàn, ưu tiên dễ bảo trì (back pull-out) và chi phí hợp lý cho lưu lượng lớn. Trục đứng phù hợp khi cần tiết kiệm mặt bằng hoặc cột áp cao bằng cấu hình đa tầng.
Dải phổ biến: lưu lượng tới ~1.000 m³/h và cột áp tới ~150 m với một cấp cánh. Số cụ thể tùy model — xem trang thương hiệu hoặc liên hệ kỹ sư TKT.
Gang cho nước sạch; inox 304/316 cho nước ăn mòn nhẹ và thực phẩm; bản chống ăn mòn cho hóa chất. Chọn theo lưu chất, nhiệt độ và hàm lượng hạt rắn.
Là thiết kế cho phép rút cụm động cơ và cánh bơm ra để bảo dưỡng mà không tháo thân bơm khỏi đường ống — giảm thời gian dừng máy và công bảo trì.
Được, cho phần cấp nước lưu lượng lớn cột áp trung bình. Với nhà cao tầng cần cột áp cao, cân nhắc bơm đa tầng cánh hoặc bơm trục đứng đa tầng.
TKT phân phối chính hãng bơm ly tâm Caprari (Ý) cùng nhiều thương hiệu EU/G7, kèm CO-CQ và phụ tùng. Xem trang thương hiệu hoặc gọi 0941.400.488.
