Cách chọn bơm thùng phuy đúng: loại bơm, vật liệu, động cơ & chiều dài ống

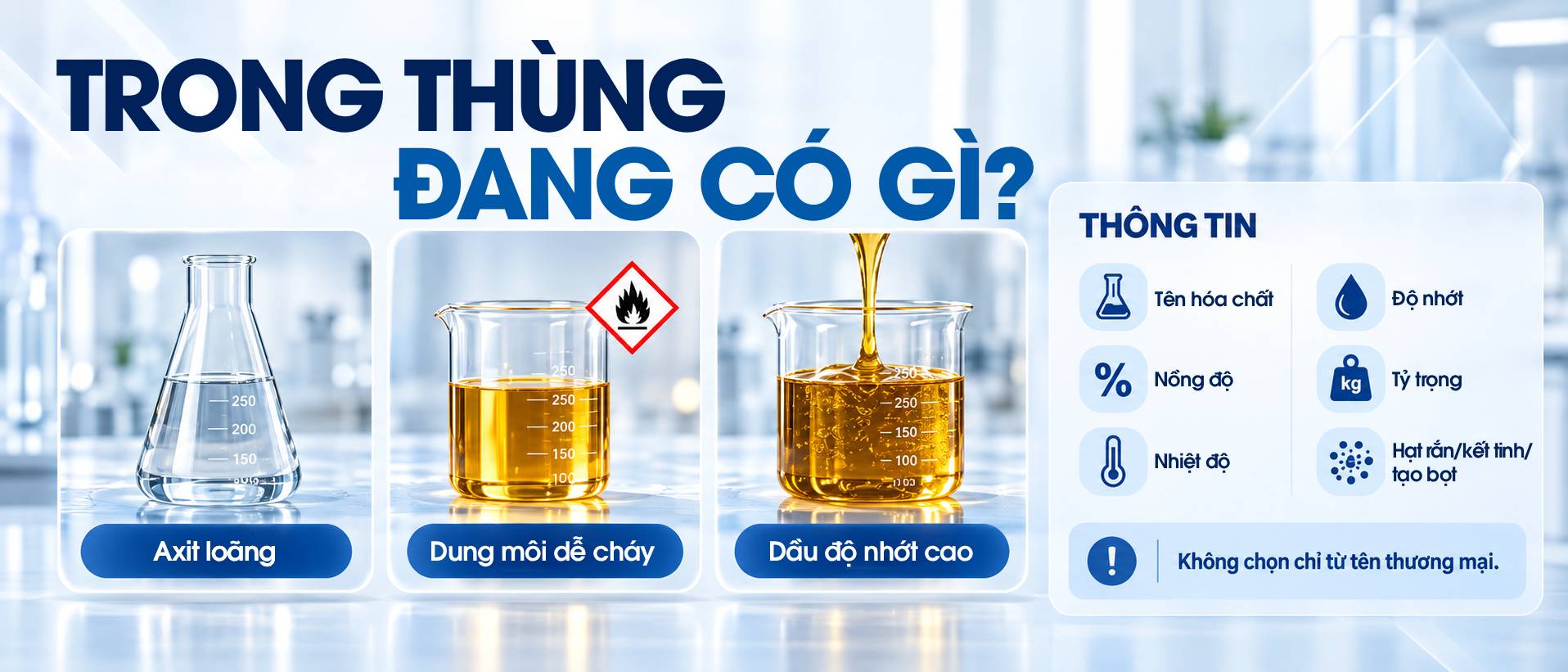

Không nên chọn bơm chỉ từ tên thương mại. Cần ghi tên hóa chất hoặc thành phần hỗn hợp, nồng độ, nhiệt độ, độ nhớt và tỷ trọng. Hạt rắn, khả năng kết tinh hoặc tạo bọt cũng phải được nêu rõ vì chúng ảnh hưởng đến nguyên lý bơm và vật liệu tiếp xúc.

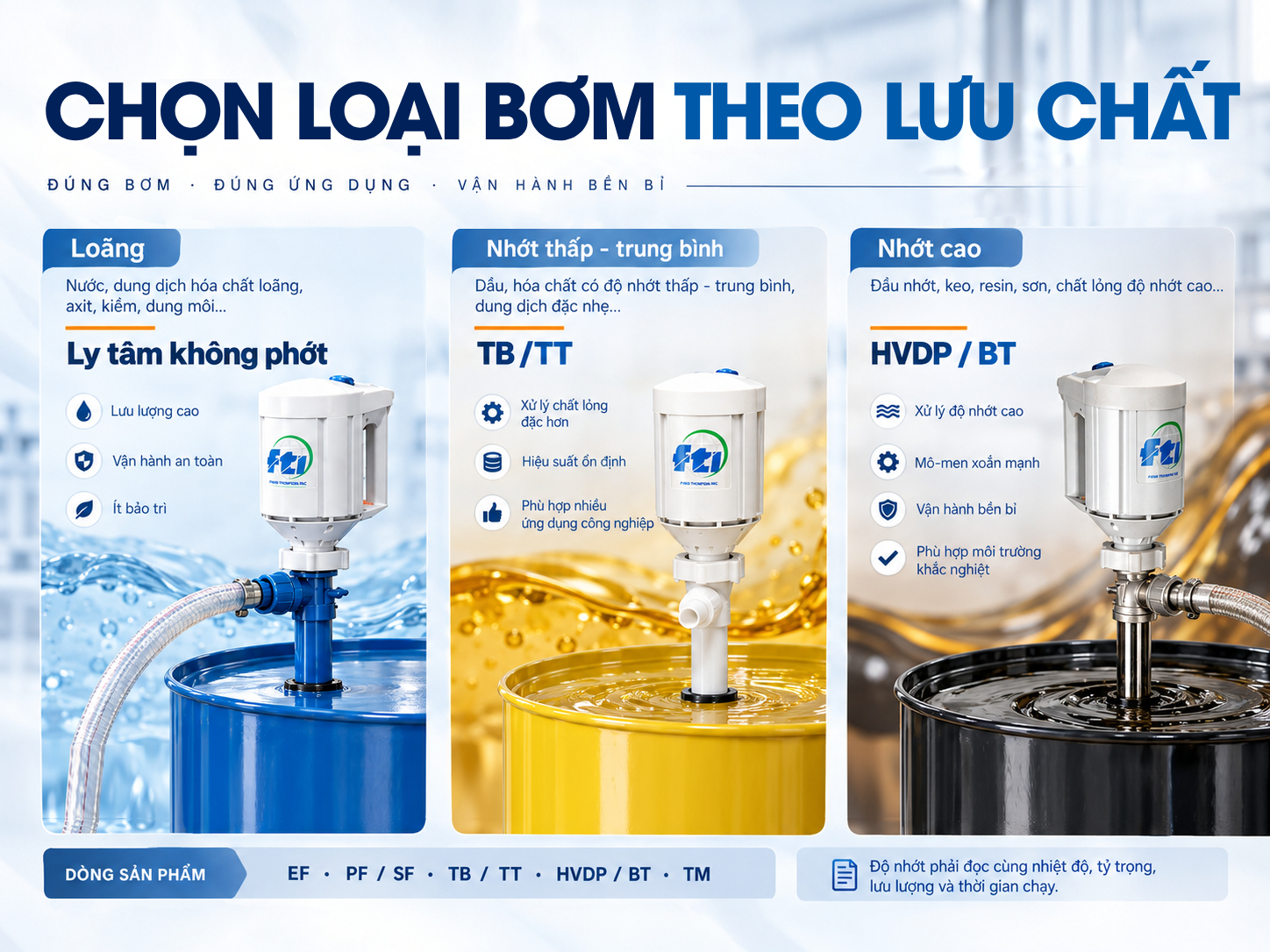

“Bơm thùng phuy” là tên của nhóm thiết bị, không phải một cấu hình cố định. Chất lỏng loãng thường được xem xét với đầu bơm ly tâm không phớt (sealless). Khi độ nhớt tăng, lưu lượng giảm và tải động cơ thay đổi.

Dầu đặc, siro hoặc keo có thể cần đầu bơm trục vít hay khoang tiến triển. Tuy nhiên, không thể chọn chỉ từ một mốc cP. Độ nhớt phải được đọc cùng nhiệt độ, tỷ trọng, lưu lượng và thời gian chạy.

Ví dụ, Finish Thompson công bố BTS tới 15.000 cP, còn HVDP-LR có cấu hình tới 100.000 cP. Đây là hai dòng có dải lưu lượng và cột áp khác nhau, không phải hai mức của cùng một model.

Dải Finish Thompson do Thái Khương Pumps cung cấp được chia theo nhiệm vụ:

• EF: bơm không phớt tải nhẹ, thay bơm tay.
• PF, SF: bơm không phớt cho yêu cầu lưu lượng hoặc cột áp cao; SF có ống 40 mm.
• TB, TT: bơm có phớt cho chất lỏng nhớt thấp đến trung bình.
• HVDP, BT: bơm chất lỏng nhớt cao bằng khoang tiến triển hoặc vít PTFE.
• TM: khuấy trong thùng, đưa phần lắng trở lại huyền phù.

Ống ngoài có lựa chọn inox 316, PVDF, PP và CPVC. Động cơ gồm IP24, TEFC IP54/55, phòng nổ, khí nén và pin lithium-ion; phải ghép đúng loại hãng quy định cho từng series.

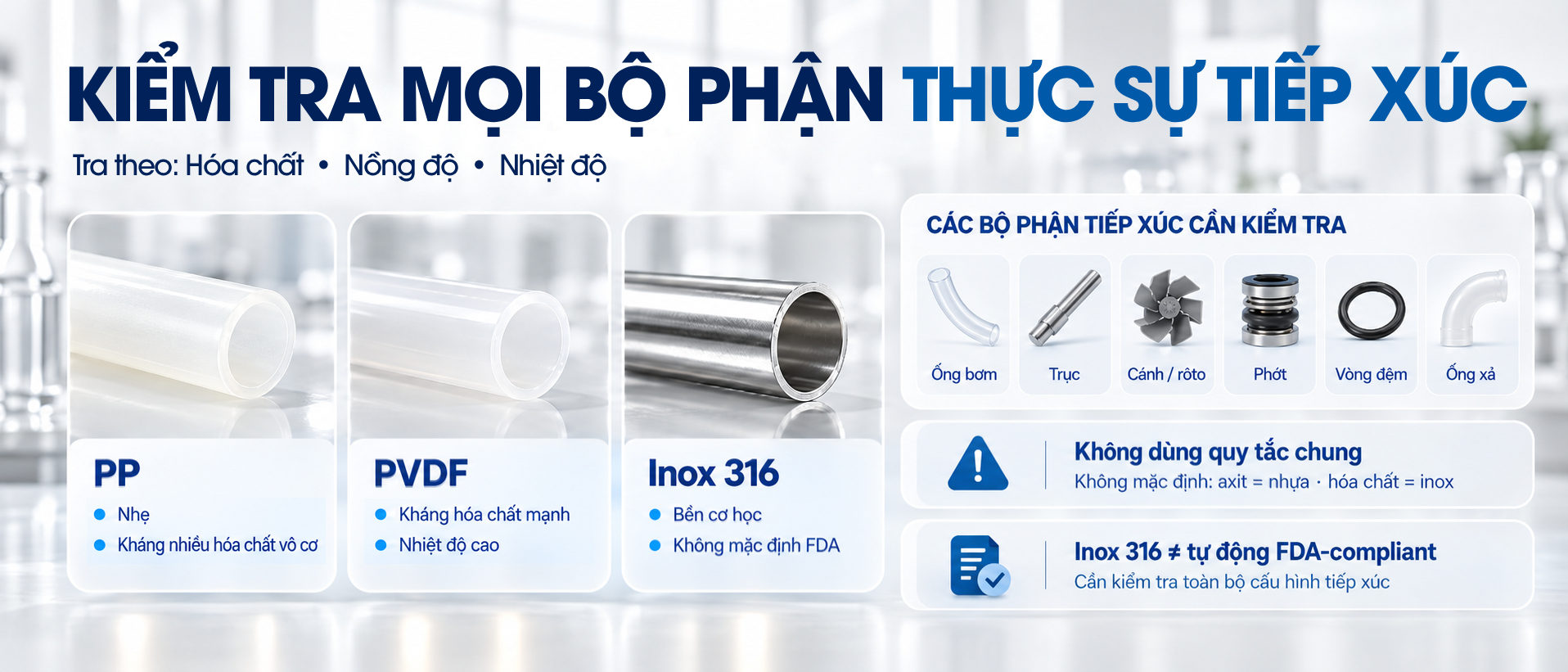

PP, PVDF hoặc inox 316 chỉ là điểm bắt đầu. Phần tiếp xúc với lưu chất còn có thể gồm ống bơm, trục, cánh hoặc rôto, phớt, vòng đệm và ống xả.

Vật liệu phải được tra theo bộ ba: hóa chất, nồng độ và nhiệt độ. Không nên dùng quy tắc “axit chọn nhựa” hoặc “hóa chất chọn inox”. Một vật liệu nghe bền chưa có nghĩa là tương thích với môi chất đang bơm.

Với thực phẩm, inox 316 không tự động đồng nghĩa với FDA-compliant. Cần kiểm tra toàn bộ cấu hình tiếp xúc và yêu cầu vệ sinh của đúng model. Trang giải pháp bơm thùng phuy giúp phân nhóm cấu hình trước khi đi vào sản phẩm cụ thể.

Cùng một ống bơm chưa chắc dùng cùng một động cơ cho mọi ứng dụng. Cần kiểm tra điện áp, tần số, khí nén hiện có, thời gian chạy, tải của đầu bơm và yêu cầu điều chỉnh tốc độ.

Với dung môi dễ cháy, không thể kết luận “dùng khí nén là an toàn”. Phải xác định phân vùng nguy hiểm, chứng nhận của đúng động cơ và tính dẫn điện của cả đường truyền chất lỏng.

Finish Thompson quy định khi bơm chất dễ cháy: dùng ống inox, động cơ điện phòng nổ hoặc khí nén và bộ chống tĩnh điện. Phải kiểm tra cả cấu hình, không chỉ động cơ. Xem hướng dẫn FTI HVDP.

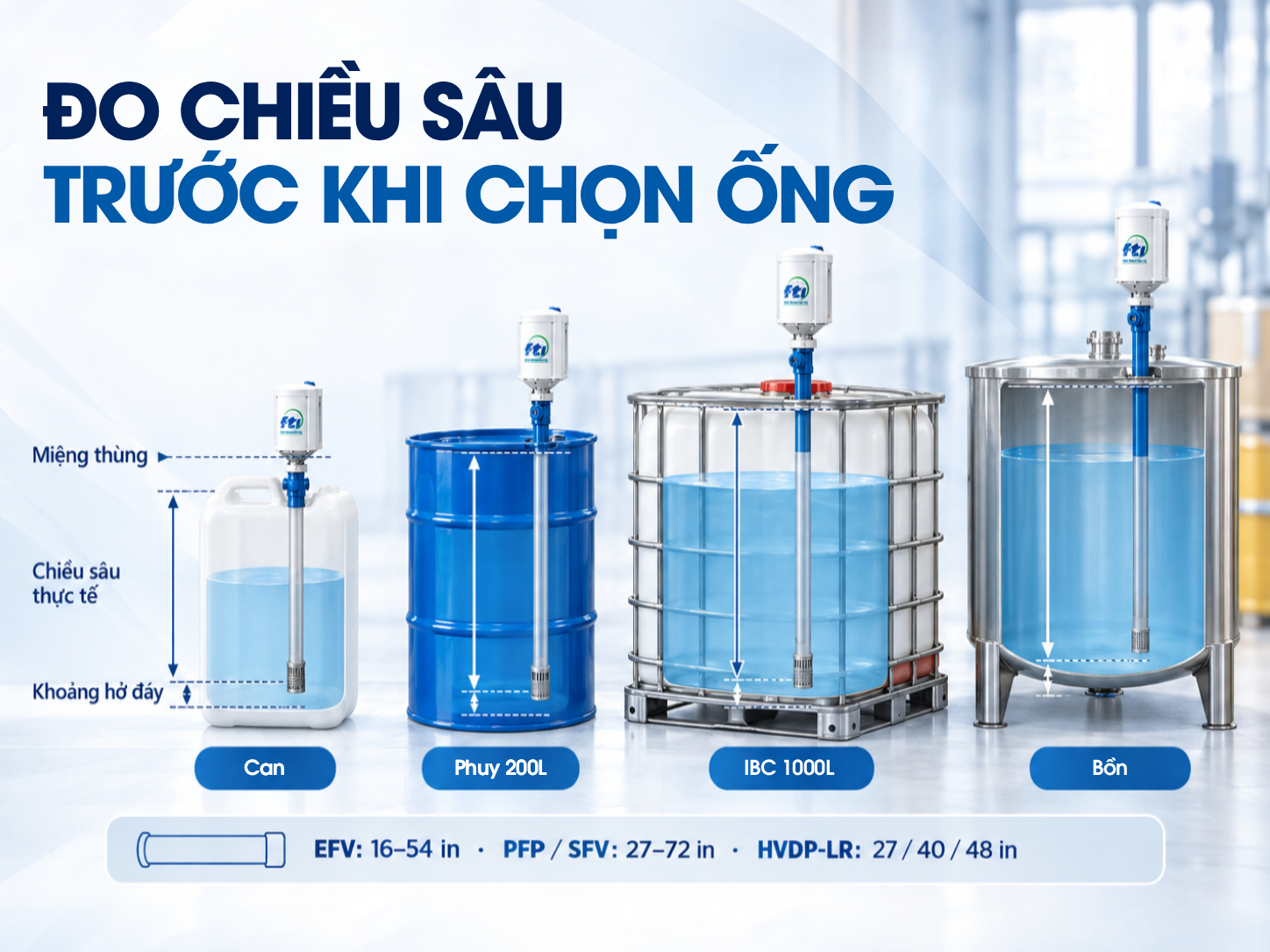

Dung tích danh nghĩa không đủ để suy ra chiều dài ống bơm. Cần đo từ mặt đặt đầu bơm tới mức hút thấp nhất, kiểm tra đường kính miệng và chừa khoảng để đầu hút không tì vào đáy.

Cùng dung tích nhưng phuy, IBC và bồn có hình học khác nhau. Ống quá ngắn không tới vùng cần hút; ống quá dài gây khó khi bố trí và rút bơm.

Trong dải FTI, EFV có ống 16–54 inch; PFP và SFV có ống 27–72 inch; HVDP-LR có ống 27, 40 và 48 inch. Đây là lựa chọn theo từng dòng, không phải quy tắc chung. Cần gửi chiều sâu và kích thước miệng thực tế của vật chứa.

Chuyển sang can cạnh bên khác với chuyển lên bồn cao hoặc đẩy xa. Mỗi phụ kiện đều tạo tổn thất và phải tương thích với lưu chất:

• Ống xả: chốt vật liệu, cỡ, chiều dài và khả năng dẫn điện.
• Vòi cấp: dùng để đóng mở, kiểm soát dòng.
• Lưu lượng kế: phục vụ định lượng; cần kiểm tra dải nhớt và series tương thích.

Lưu lượng tối đa và cột áp tối đa không xảy ra tại cùng một điểm. PFP chạy điện có thể đạt 151 lít/phút ở khoảng 24 m; BTS đạt 61 m ở khoảng 38 lít/phút. Đây là hai dòng Finish Thompson khác nhau.

Cần gửi chênh cao, chiều dài, cỡ ống, số co và lưu lượng cần tại đầu ra.

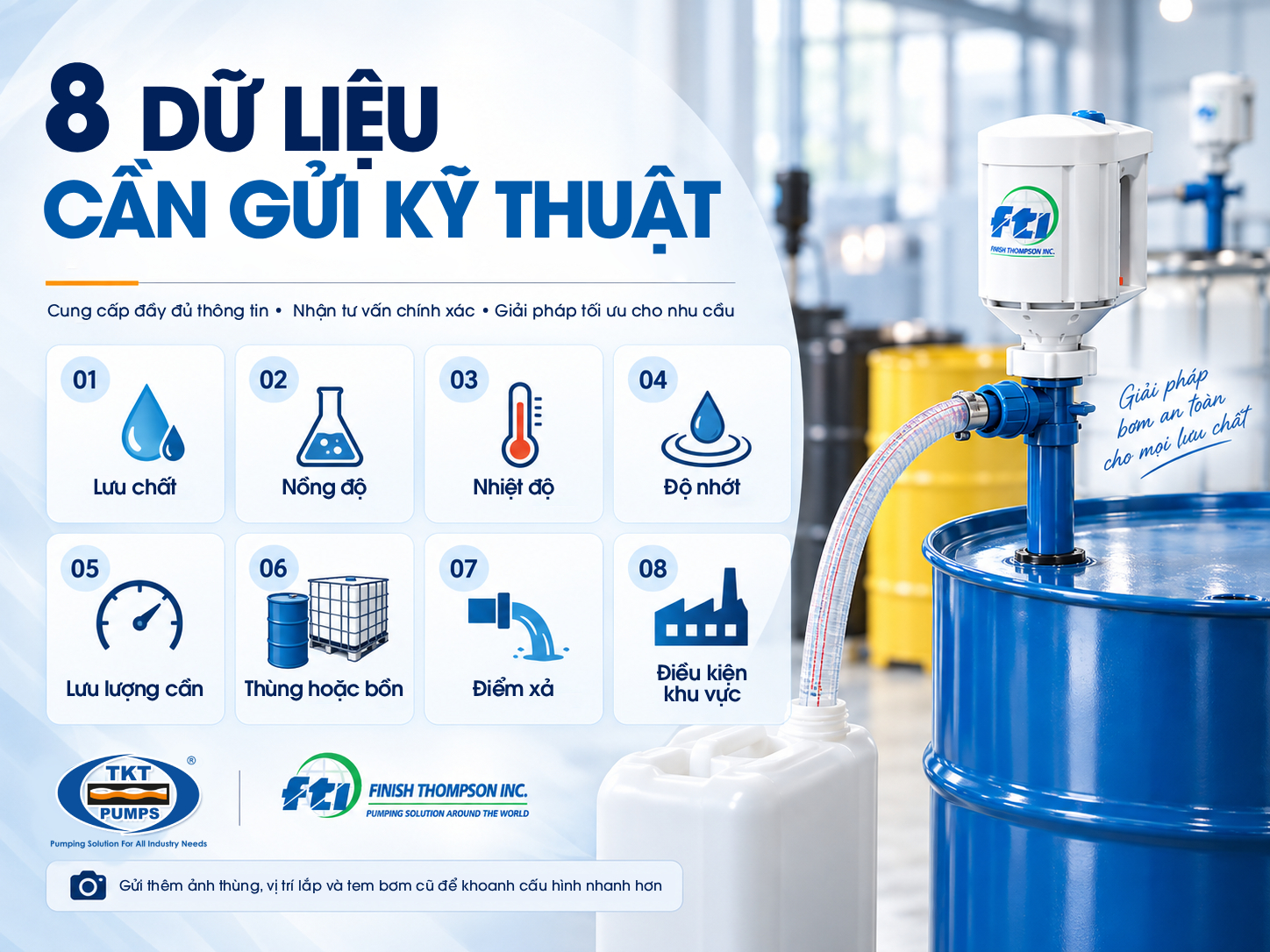

Để kỹ thuật khoanh cấu hình, cần chuẩn bị đủ tám nhóm thông tin sau:

Ảnh thùng, vị trí lắp và tem bơm cũ giúp Thái Khương Pumps kiểm tra dữ liệu, sau đó khoanh cấu hình.

Xem danh mục bơm thùng phuy hoặc lưu ý khi bơm hóa chất và dung môi từ phuy, IBC.

Video cho thấy cấu tạo tổng thể và thao tác với bơm thùng phuy; album bên cạnh minh họa một số nhóm sản phẩm theo nhiệm vụ.
