Hiệu chỉnh bơm định lượng (calibration) là kiểm tra lưu lượng thực tế trước khi châm hóa chất vào quá trình. Bơm có thể đang đặt đúng hành trình và tần suất, nhưng bọt khí, áp ngược hoặc van một chiều làm thể tích thực lệch khỏi giá trị cài đặt. Cách kiểm tra là dùng ống đong chuẩn (calibration cylinder): chạy bơm trong một khoảng thời gian xác định, đo thể tích hút rồi quy đổi ra lưu lượng. Sau đó điều chỉnh hành trình hoặc tần suất và đo lại ở đúng điều kiện vận hành. Mức sai lệch chấp nhận được phải lấy từ yêu cầu quá trình và datasheet của đúng model.
- Lưu lượng thực được xác nhận bằng thể tích hút trong một khoảng thời gian; hành trình và tần suất là hai biến cài đặt.
- Hiệu chỉnh bằng ống đong chuẩn: đo thể tích thực trong một khoảng thời gian rồi quy đổi.
- Tiêu chí sai lệch lấy từ yêu cầu quá trình và datasheet của đúng model; không dùng một mức chung cho toàn bộ bơm.
- Khả năng chỉnh tay, biến tần hoặc nhận 4–20mA phụ thuộc model, bộ truyền động và tùy chọn điều khiển.
- Luôn hiệu chỉnh ở áp suất vận hành thật, vì áp ngược làm thay đổi lưu lượng thực tế.
Nguyên lý điều chỉnh lưu lượng
Hai thông số quyết định liều châm
Bơm định lượng là bơm thể tích. Về nguyên lý, mỗi chu kỳ dịch chuyển một thể tích xác định; lượng thực tế còn phụ thuộc khả năng nạp đầy đầu bơm, áp ngược và tình trạng van. Lưu lượng được điều chỉnh bằng chiều dài hành trình hoặc số hành trình trong một đơn vị thời gian. Trên thực tế, người vận hành thường để hành trình ở một mức ổn định và điều tiết lưu lượng chủ yếu bằng tần suất, hoặc kết hợp cả hai để đạt độ phân giải mịn.
| Thông số | Cách tác động | Đặc điểm |
|---|---|---|
| Chiều dài hành trình (stroke length) | Thay đổi thể tích mỗi liều | Phân giải thô, nên cố định khi cần ổn định cao |
| Tần suất hành trình (stroke frequency) | Thay đổi số liều/phút | Phân giải mịn, dễ tự động hóa qua tín hiệu |
| Tín hiệu 4-20mA | Điều khiển tần suất từ xa | Ghép cảm biến pH/ORP/lưu lượng để châm tự động |
Việc tách bạch hai thông số này giúp người dùng hiểu vì sao cùng một bơm có thể cho lưu lượng rất khác nhau nếu thiết lập sai — và vì sao hiệu chỉnh là bước bắt buộc trước khi đưa vào vận hành.
Quy trình hiệu chỉnh bằng ống chuẩn
Calibration với ống đong chuẩn
Ống đong chuẩn (calibration cylinder) là dụng cụ đo trực tiếp thể tích hóa chất mà bơm hút trong một khoảng thời gian. Đây là phương pháp đáng tin cậy vì nó phản ánh lưu lượng thực ở chính điều kiện vận hành — bao gồm độ nhớt môi chất và áp suất đường ống — chứ không dựa vào thông số danh định trên catalog.
| Bước | Thao tác |
|---|---|
| 1 | Lắp ống chuẩn vào đường hút, mồi đầy bơm và xả hết bọt khí. |
| 2 | Đặt hành trình và tần suất theo giá trị dự kiến. |
| 3 | Chuyển hút từ bồn sang ống chuẩn, bấm giờ (ví dụ 60 giây). |
| 4 | Đọc thể tích đã hút và thời gian đo. Tính Q (l/h) = ΔV (ml) × 3,6 ÷ t (giây). Ví dụ 120 ml trong 60 giây tương đương 7,2 l/h. |
| 5 | So với giá trị mục tiêu; chỉnh tần suất/hành trình và lặp lại đến khi đạt. |
Nên thực hiện ít nhất hai phép đo ổn định để kiểm tra độ lặp. Với hệ thống có tùy chọn 4–20mA, có thể đo tại 4 mA, 12 mA và 20 mA để kiểm tra quan hệ giữa tín hiệu và lưu lượng. Phải đối chiếu tài liệu của đúng model trước khi hiệu chỉnh phần điều khiển.
Yếu tố ảnh hưởng đến độ chính xác
Vì sao lưu lượng thực lệch giá trị cài đặt
Lưu lượng thực của bơm định lượng phụ thuộc nhiều yếu tố ngoài thiết lập máy. Bọt khí trong đầu bơm, áp ngược (back-pressure) cao, độ nhớt môi chất, mòn van một chiều hay rò màng đều khiến liều châm sai lệch. Đây là lý do calibration phải được lặp lại định kỳ, không chỉ làm một lần khi lắp đặt.
| Yếu tố | Tác động | Biện pháp |
|---|---|---|
| Bọt khí / mồi kém | Hụt liều, lưu lượng dao động | Xả khí, đảm bảo cột hút phù hợp |
| Áp ngược thay đổi | Giảm thể tích thực mỗi hành trình | Hiệu chỉnh ở áp vận hành thật; dùng van duy áp |
| Độ nhớt cao | Chậm hút, đầy đầu bơm không trọn | Giảm tần suất, chọn đầu bơm phù hợp |
| Mòn van / màng | Sai số tăng dần theo thời gian | Bảo trì, thay phụ tùng định kỳ |
Mức sai lệch chấp nhận được phải lấy từ yêu cầu quá trình, hồ sơ dự án và datasheet của model. Không nên áp một mức ±1% hoặc ±3% cho mọi loại bơm và mọi điều kiện vận hành.

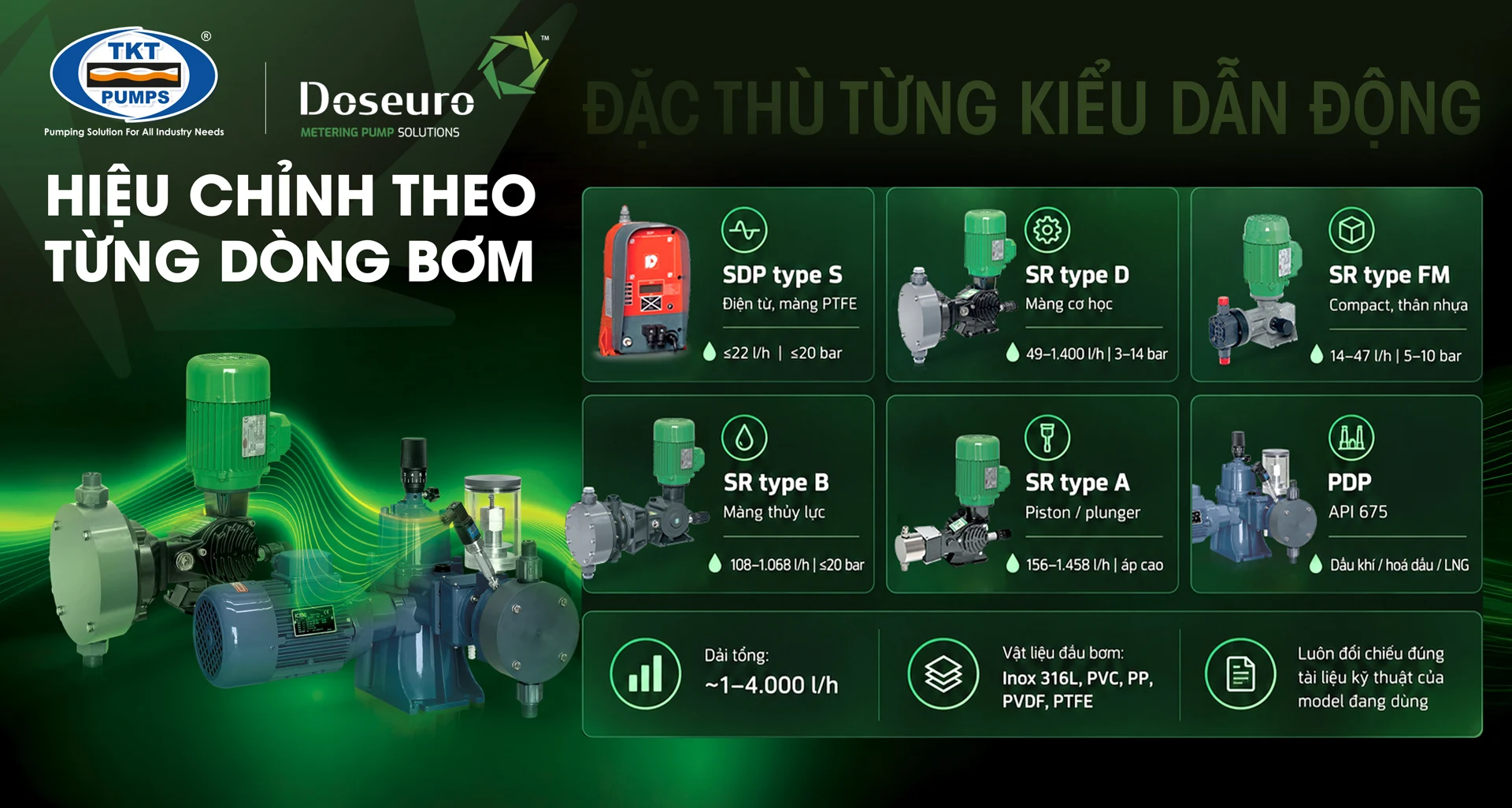

Hiệu chỉnh theo từng dòng bơm
Đặc thù từng kiểu dẫn động
Mỗi kiểu dẫn động có cách chỉnh và dải lưu lượng riêng, nên cách hiệu chỉnh cũng khác nhau. Bơm điện từ phản ứng nhanh, phù hợp liều nhỏ; bơm màng cơ học và thủy lực cho dải rộng hơn; bơm piston phục vụ áp rất cao. Bảng dưới đối chiếu các dòng Doseuro để chọn điểm chỉnh phù hợp.
| Dòng Doseuro | Kiểu dẫn động | Dải lưu lượng | Điều khiển |
|---|---|---|---|
| SDP type S | Điện từ (solenoid), màng PTFE | ≤22 l/h, ≤20 bar | Tần suất, đóng-ngắt nhanh |
| SR type D | Màng cơ học, motor-driven | 49-1.400 l/h, 3-14 bar | Kiểm theo model và bộ truyền động |
| SR type FM | Màng cơ học compact, thân nhựa | 14-47 l/h, 5-10 bar | Tay, chịu axit |
| SR type B | Màng thủy lực (B & BR) | 108-1.068 l/h, ≤20 bar (AP-B tới 60 bar) | Kiểm theo model và bộ truyền động |
| SR type A | Piston/plunger, inox 316L | 156-1.458 l/h, ≤20 bar (AP-A tới 230 bar) | Kiểm theo model; dùng cho duty point áp cao |
| PDP | Theo chuẩn API 675 | Tùy model/điều kiện | Cho dầu khí, hóa dầu, LNG; ATEX |
Dải tổng của Doseuro trải từ khoảng 1 l/h đến 4.000 l/h, vật liệu đầu bơm chọn theo môi chất: Inox 316L, PVC, PP, PVDF hay PTFE. Khi hiệu chỉnh, luôn đối chiếu cấu hình thực tế với tài liệu kỹ thuật của model đang dùng.

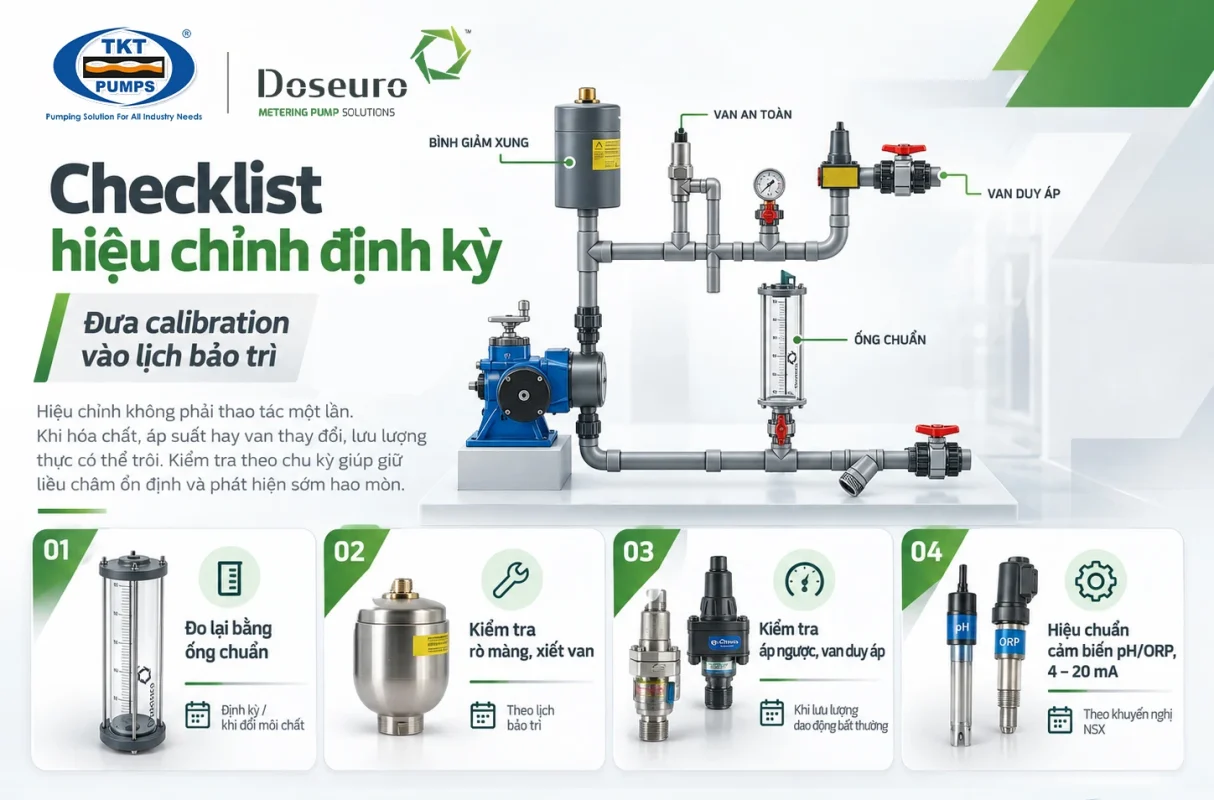

Checklist hiệu chỉnh định kỳ
Đưa calibration vào lịch bảo trì
Hiệu chỉnh không phải thao tác một lần. Khi hóa chất, áp suất hay van thay đổi, lưu lượng thực sẽ trôi. Một quy trình kiểm tra ngắn theo chu kỳ giúp giữ liều châm ổn định và phát hiện sớm hao mòn.
| Hạng mục | Tần suất gợi ý |
|---|---|
| Đo lại bằng ống chuẩn | Định kỳ và khi đổi môi chất/điểm đặt |
| Kiểm tra rò màng, xiết van | Theo lịch bảo trì thiết bị |
| Kiểm tra áp ngược, van duy áp | Khi lưu lượng dao động bất thường |
| Hiệu chuẩn cảm biến pH/ORP, 4-20mA | Theo khuyến nghị nhà sản xuất cảm biến |
Lưu hồ sơ mỗi lần hiệu chỉnh (giá trị cài đặt, lưu lượng đo, sai số) giúp theo dõi xu hướng và lập kế hoạch thay phụ tùng trước khi sai số vượt ngưỡng cho phép.
DOSEURO · Ý Bơm định lượng cho dải rộng và môi chất khắt khe
Doseuro (Ý) là dòng bơm định lượng với sáu họ sản phẩm — từ điện từ SDP, màng cơ học SR type D/FM, màng thủy lực SR type B đến piston SR type A và dòng PDP theo chuẩn API 675. Dải tổng khoảng 1 l/h đến 4.000 l/h, điều khiển tay hoặc 4-20mA, đầu bơm chọn theo môi chất (Inox 316L, PVC, PP, PVDF, PTFE). Cấu trúc đa dạng này giúp chọn đúng kiểu dẫn động cho từng bài toán châm hóa chất, từ xử lý nước đến hóa dầu.
TKT Pumps với 19+ năm kinh nghiệm, 12.000+ dự án và 28+ thương hiệu hỗ trợ tư vấn chọn model, cấu hình vật liệu và hướng dẫn hiệu chỉnh lưu lượng phù hợp với điều kiện vận hành thực tế.
Câu hỏi thường gặp
Hiệu chỉnh bơm định lượng là gì?
+
Là quá trình đo lưu lượng thực tế của bơm rồi chỉnh chiều dài hành trình và tần suất hành trình sao cho liều châm khớp giá trị cần thiết. Cách chuẩn là dùng ống đong chuẩn: chạy bơm trong một khoảng thời gian, đo thể tích hút và quy đổi ra lưu lượng để tinh chỉnh.
Cài đặt lưu lượng bơm định lượng bằng cách nào?
+
Lưu lượng được điều chỉnh qua hai thông số: chiều dài hành trình (stroke length) và tần suất hành trình (stroke frequency). Có thể chỉnh tay hoặc nhận tín hiệu từ xa khi model và bộ truyền động hỗ trợ. Cấu hình 4–20mA phải được xác nhận trên datasheet của đúng model.
Sai số định lượng bao nhiêu là chấp nhận được?
+
Mức sai lệch chấp nhận được lấy từ yêu cầu quá trình, hồ sơ dự án và datasheet của model. Không áp một mức chung cho toàn bộ bơm định lượng.
Vì sao lưu lượng thực khác giá trị cài đặt?
+
Do bọt khí trong đầu bơm, áp ngược cao, độ nhớt môi chất, mòn van một chiều hoặc rò màng. Vì vậy nên hiệu chỉnh ở chính áp suất vận hành thật và đo lại định kỳ thay vì chỉ làm một lần khi lắp đặt.
Bao lâu nên hiệu chỉnh lại một lần?
+
Nên đo lại bằng ống chuẩn theo định kỳ và mỗi khi đổi môi chất, thay đổi điểm đặt hoặc khi lưu lượng dao động bất thường. Kết hợp kiểm tra rò màng, van và hiệu chuẩn cảm biến pH/ORP, tín hiệu 4-20mA theo lịch bảo trì.
Nên chọn dòng Doseuro nào cho liều nhỏ chính xác?
+
Với liều nhỏ và yêu cầu đóng-ngắt nhanh, dòng điện từ SDP type S (≤22 l/h, ≤20 bar, màng PTFE) là lựa chọn phù hợp. Cho dải lớn hơn, có thể cân nhắc SR type D (màng cơ học) hoặc SR type B (màng thủy lực) tùy lưu lượng và áp suất cần đạt.
